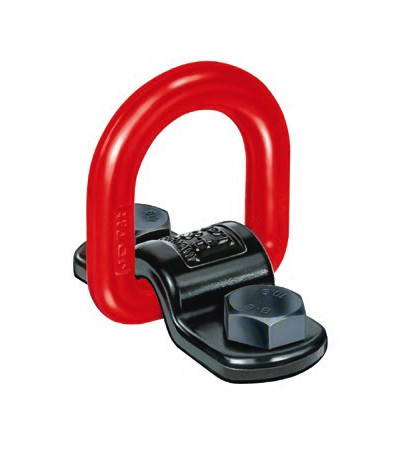

Anschlagpunkt TAPG

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
Anschlagpunkt TAPG 3
Anschlagpunkt TAPG 3
Anschlagpunkt TAPG 3

  • TAPG 3
  • 10155867
  •
  •
16,31 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Nenntragfähigkeit / Tragfähigkeit 0°

Schrauben

  • 10155867
Ausstattung und Verarbeitung Schrauben nach DIN EN ISO 4014 (DIN 931) / DIN EN ISO 4017... mehr

Ausstattung und Verarbeitung

  • Schrauben nach DIN EN ISO 4014 (DIN 931) / DIN EN ISO 4017 (DIN 933) - Festigkeitsklasse min. 8.8, rissgeprüft,

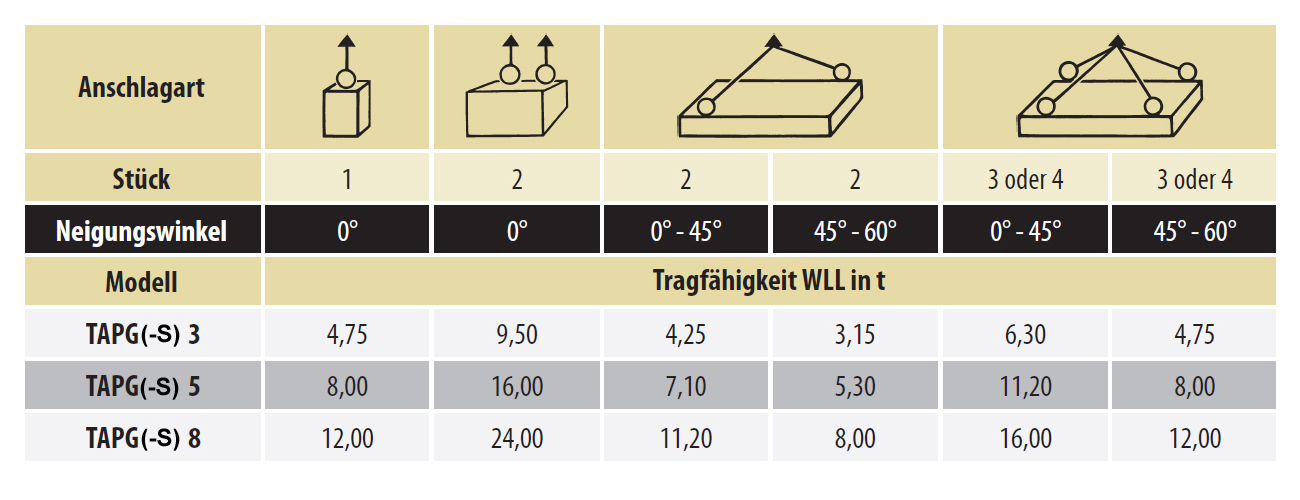

  • bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Nenntragfähigkeiten,
  • kompakte Bauweise,
  • vierfache Sicherheit gegen Bruch,

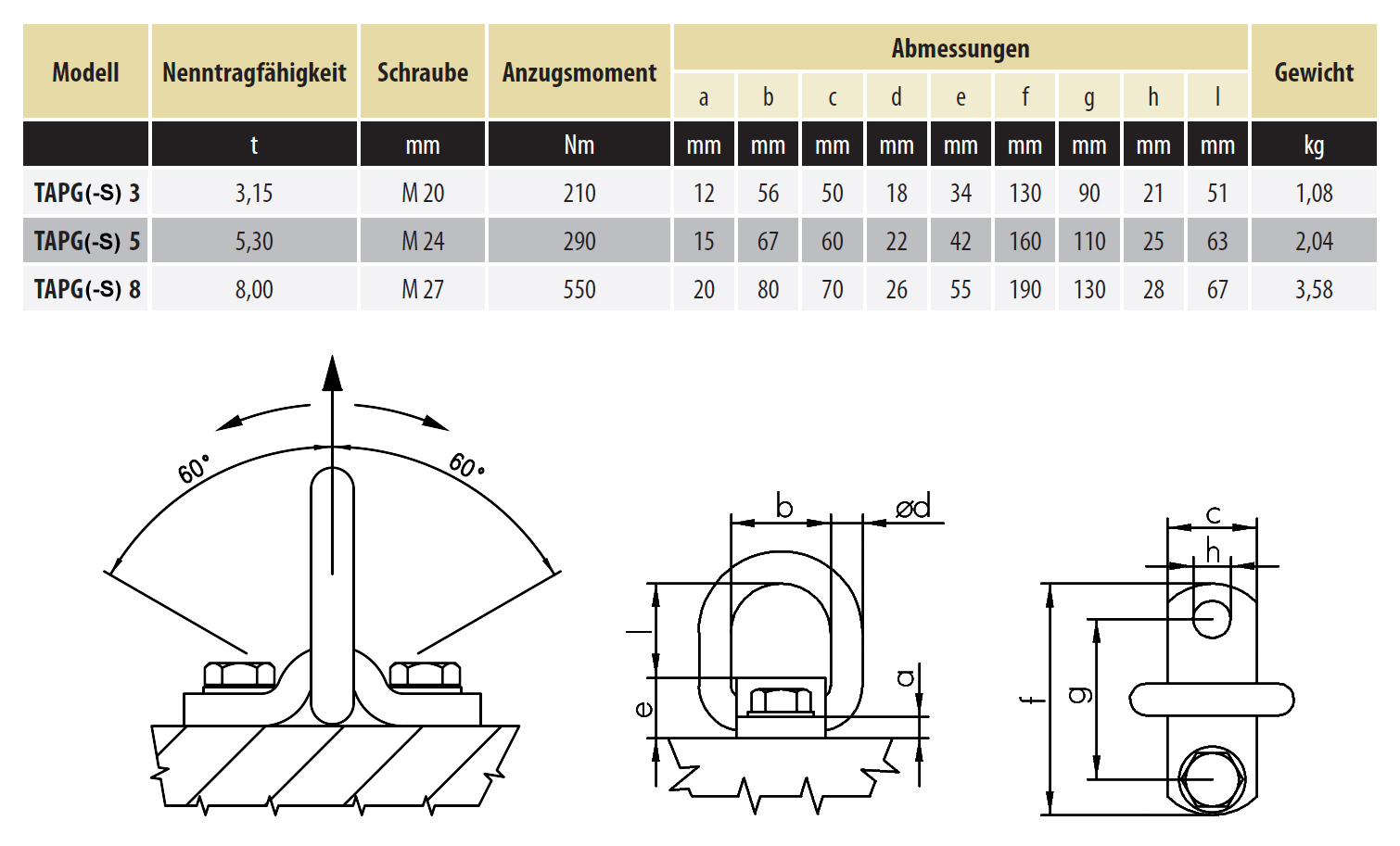

  • 120° Arbeitsbereich des Bügels,
  • Anschraubblech dient auch als Anreissschablone,
  • Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.

Tragfähigkeit 0°: 4.750
Nenntragfähigkeit (kg): 3.150
Gewicht (kg): 1,08
Anziehdrehmoment (Nm): 210
Güteklasse: 8
Schrauben (mm): k.A.

  Nenntragfähigkeit / Tragfähigkeit 0° Schrauben Tragfähigkeit 0° Nenntragfähigkeit (kg) Gewicht (kg) Anziehdrehmoment (Nm) Güteklasse Schrauben (mm)
Konfiguration öffnen 5.300kg / 8.000kg ohne Schrauben 8.000 5.300 2,04 290 8 k.A.
Konfiguration öffnen 8.000kg / 12.000kg ohne Schrauben 12.000 8.000 3,58 550 8 k.A.
Konfiguration öffnen 3.150kg / 4.750kg mit Schrauben 4.750 3.150 1,43 210 8 M 20
Konfiguration öffnen 5.300kg / 8.000kg mit Schrauben 8.000 5.300 2,58 290 8 M 24
Konfiguration öffnen 8.000kg / 12.000kg mit Schrauben 12.000 8.000 4,38 550 8 M 27
