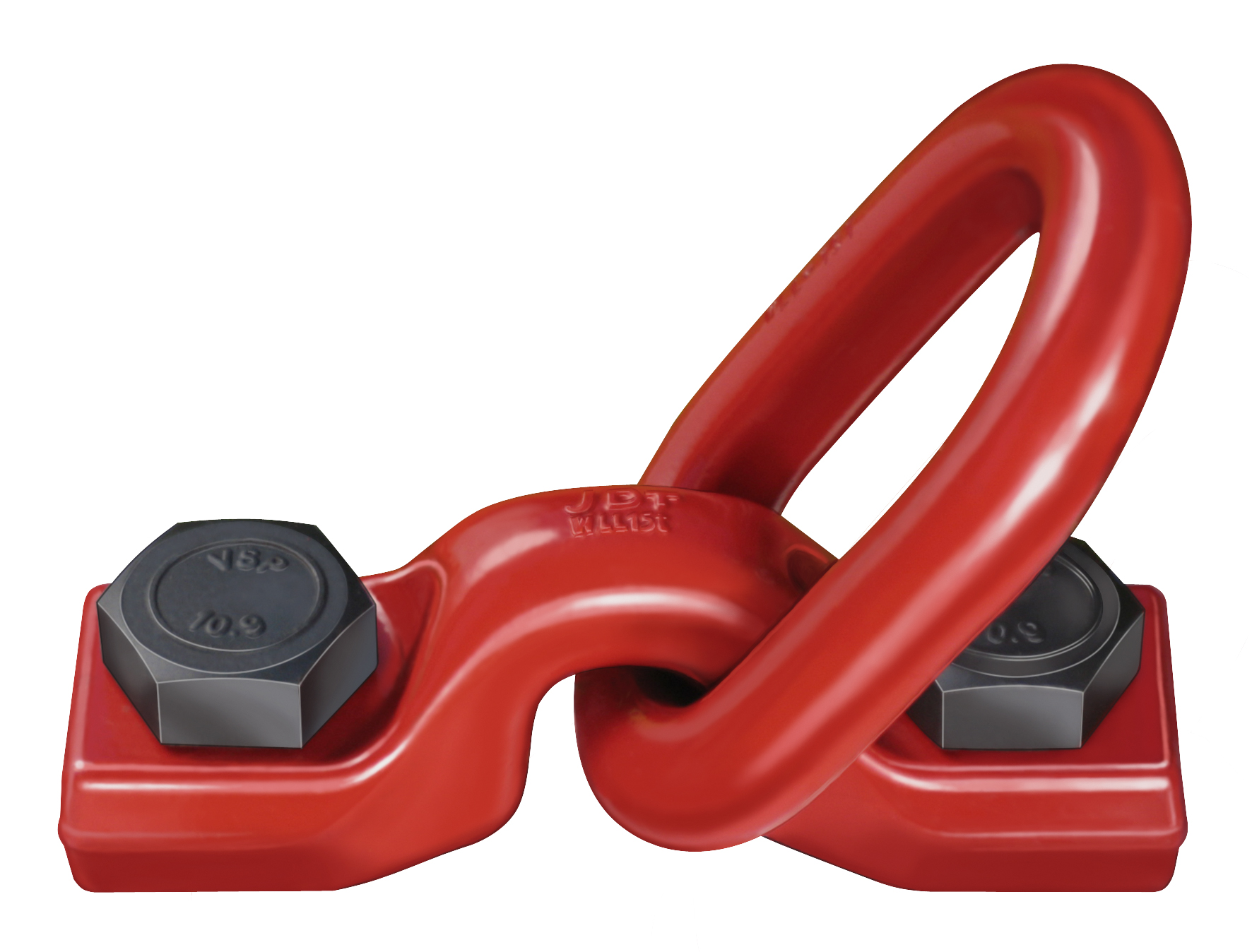

Anschlagpunkt TPB

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
Anschlagpunkt TPB 15
Anschlagpunkt TPB 15
Anschlagpunkt TPB 15

  • TPB 15
  • 10153737
  •
  •
142,37 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

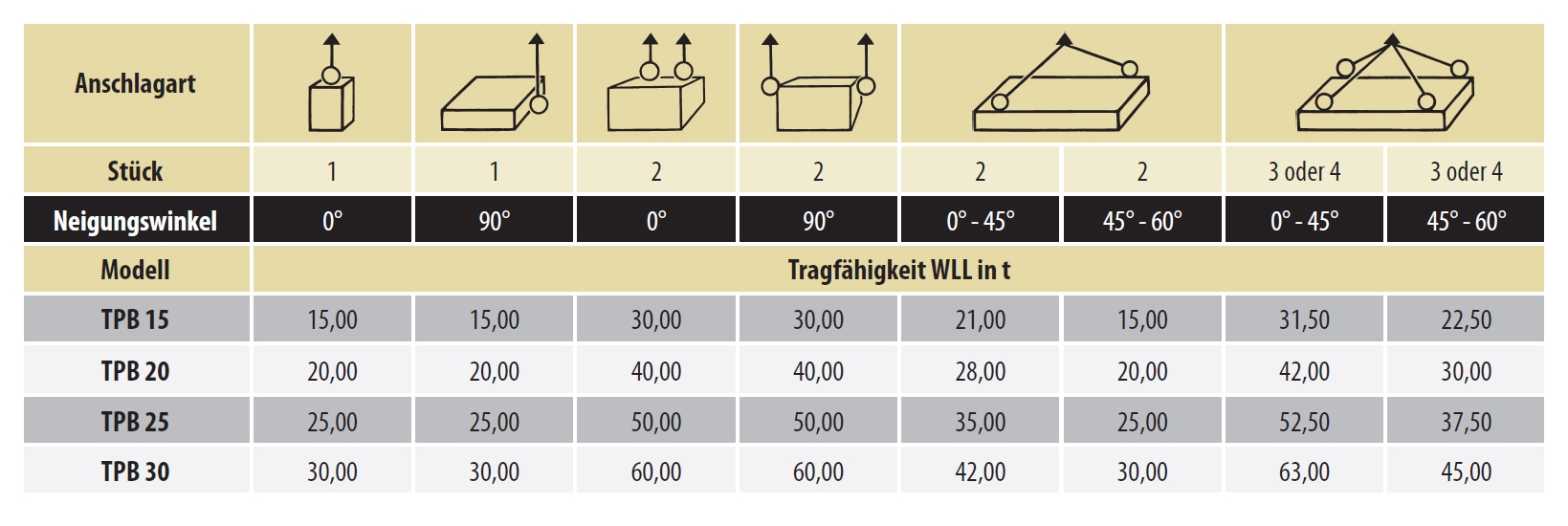

Tragfähigkeit 0° / 90° (Güteklasse)

Schrauben

  • 10153737
Schrauben nach DIN EN ISO 4014 (DIN 931) / DIN EN ISO 4017 (DIN 933) und DIN EN ISO 4762 (DIN... mehr
  • Schrauben nach DIN EN ISO 4014 (DIN 931) / DIN EN ISO 4017 (DIN 933) und DIN EN ISO 4762 (DIN 912) - Festigkeitsklasse min. 10.9, rissgeprüft,
  • kompakte Bauweise,
  • vierfache Sicherheit gegen Bruch,
  • 120° Schwenkbereich des Bügels,
  • Anschraubblech dient auch als Anreissschablone,
  • Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen,
  • bei unsymmetrischer Lastverteilung gelten für 2- und 3/4-strängige Anschlagketten die Tragfähigkeiten für 1-strängige.

Hinweis
Modell TPB 30, Sonderausführung in Güte 10, nur mit Innensechskantschrauben verwendbar.

Tragfähigkeit 90° (kg): 15.000
Gewicht (kg): 7,40
Güteklasse: 8
Schraube (mm): M 36
Anziehdrehmoment (Nm): 675
Gewinde: k.A.

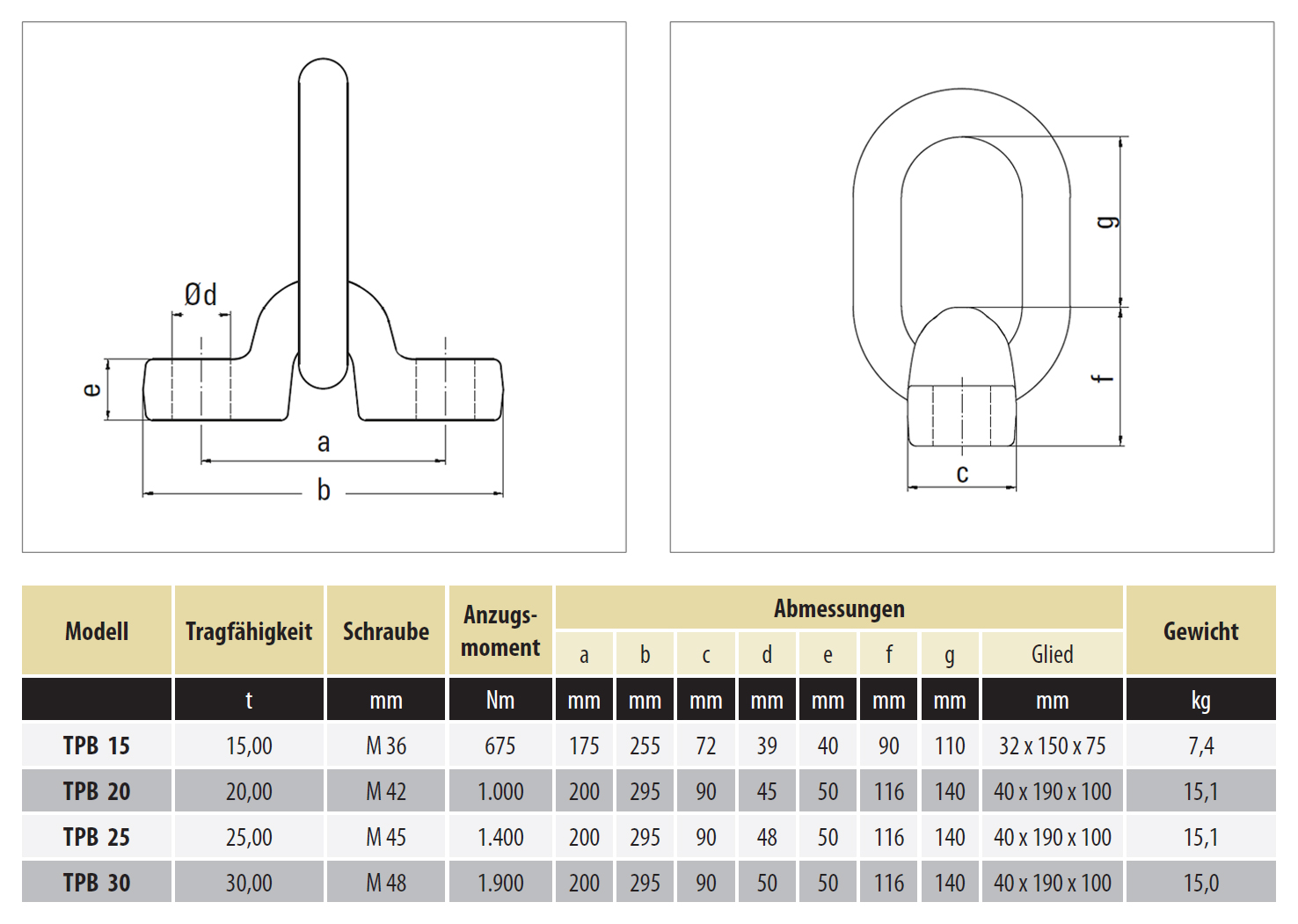

  Tragfähigkeit 0° / 90° (Güteklasse) Schrauben Tragfähigkeit 90° (kg) Gewicht (kg) Güteklasse Schraube (mm) Anziehdrehmoment (Nm) Gewinde
Konfiguration öffnen 20.000kg / 20.000kg (GK 8) ohne Schrauben 20.000 15,10 8 k.A. 1000
Konfiguration öffnen 25.000kg / 25.000kg (GK 8) ohne Schrauben 25.000 15,10 8 k.A. 1400
Konfiguration öffnen 30.000kg / 30.000kg (GK 10) ohne Schrauben 30.000 15,00 10 k.A. 1900
Konfiguration öffnen 15.000kg / 15.000kg (GK 8) mit Schrauben 15.000 7,40 8 M 36 x 100 675
Konfiguration öffnen 20.000kg / 20.000kg (GK 8) mit Schrauben 20.000 15,10 8 M 42 x 120 1000
Konfiguration öffnen 25.000kg / 25.000kg (GK 8) mit Schrauben 25.000 15,10 8 M 45 x 120 1400
Konfiguration öffnen 30.000kg / 30.000kg (GK 10) mit Schrauben 30.000 15,00 10 M 48 x 130 1900
