DIN-Stahlwinde No. 12

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
DIN-Stahlwinde No. 12, 1500 kg
DIN-Stahlwinde No. 12, 1500 kg

  • 1211030
  • 10297962
  •
  •
240,00 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Tragfähigkeit

Kurbel

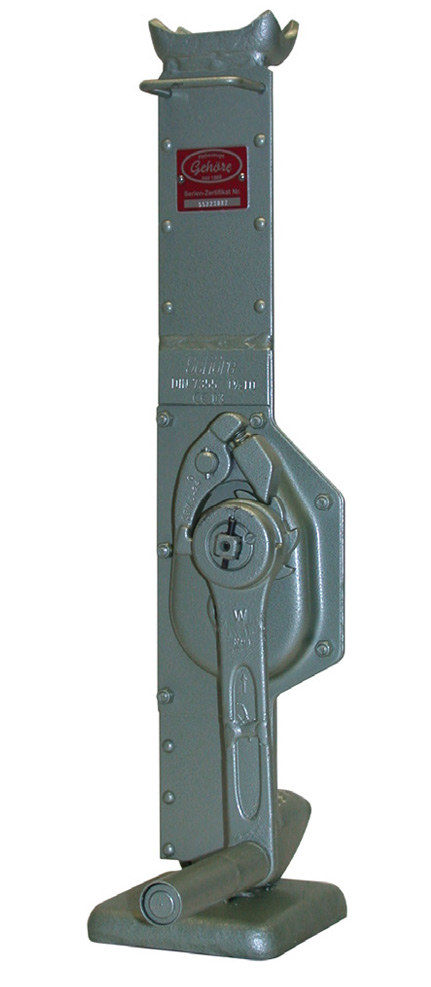

Die Stahlwinde nach DIN 7355 in verkürzter Bauart eignet sich besonders zum Heben von Lasten mit... mehr

Die Stahlwinde nach DIN 7355 in verkürzter Bauart eignet sich besonders zum Heben von Lasten mit geringer Ansatzhöhe.

Trotz der kleineren Ansatzhöhe wurde der Hubweg weitgehend erhalten, ohne die Tragkraft zu verändern. Das Gewicht wurde verringert und damit die Handhabung erleichtert.

Made in Germany.

Kurbel: Die DIN-Stahlwinde No. 12 ist optional mit Sicherheitskurbel oder Sicherheits-Ratschenkurbel lieferbar:

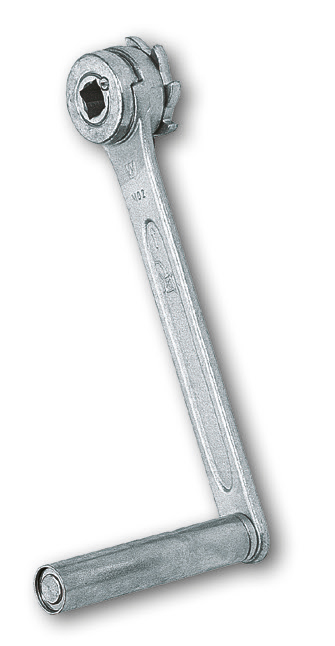

Sicherheitskurbel: Die Sicherheitskurbel hält zusammen mit der Doppelsperrklinke mit Nirostahlfeder die Last in jeder Höhe fest. Sie entspricht den berufsgenossenschaftlichen Vorschriften. Beim Rechtsdrehen wird die Last gehoben, bei Linksdrehen wird die Last gesenkt. Sicherheitskurbeln sind mit einem Vierkant von 14 mm sowie einer Kurbellänge von 250 mm für Winden von 1,5 bis 7,5 t und mit einem Vierkant von 17 mm für eine Kurbelarmlänge von 300 mm für Winden 10,0 t ausgestattet.
Sicherheits-Ratschenkurbel: Die Sicherheits-Ratschenkurbel ist vom Aufbau und der Verwendbarkeit wie die Sicherheitskurbel geeignet. Man setzt sie bei Arbeiten auf engstem Raum ein, wo der Kurbelarm nicht um 360° gedreht werden kann. Durch Auf- und Abwärtsbewegen der Sicherheits-Ratschenkurbel kann die Last gehoben und gesenkt werden. Heben oder Senken wird durch Umlegen eines Hebels am Kurbelarm eingestellt.

Tragfähigkeit (kg): 1.500
Bauhöhe (mm): 570
Hubhöhe (mm): 300
Klauenhöhe in tiefster Stellung (mm): 70
Gewicht (kg): 11

  Tragfähigkeit Kurbel Tragfähigkeit (kg) Bauhöhe (mm) Hubhöhe (mm) Klauenhöhe in tiefster Stellung (mm) Gewicht (kg)
Konfiguration öffnen 3.000 kg mit Sicherheitskurbel 3.000 570 300 75 18
Konfiguration öffnen 5.000 kg mit Sicherheitskurbel 5.000 600 300 70 22
Konfiguration öffnen 10.000 kg mit Sicherheitskurbel 10.000 650 300 80 38
Konfiguration öffnen 1.500 kg mit Sicherheitsratschenkurbel 1.500 570 300 70 11
Konfiguration öffnen 3.000 kg mit Sicherheitsratschenkurbel 3.000 570 300 75 18
Konfiguration öffnen 5.000 kg mit Sicherheitsratschenkurbel 5.000 600 300 70 22
Konfiguration öffnen 10.000 kg mit Sicherheitsratschenkurbel 10.000 650 300 80 38
