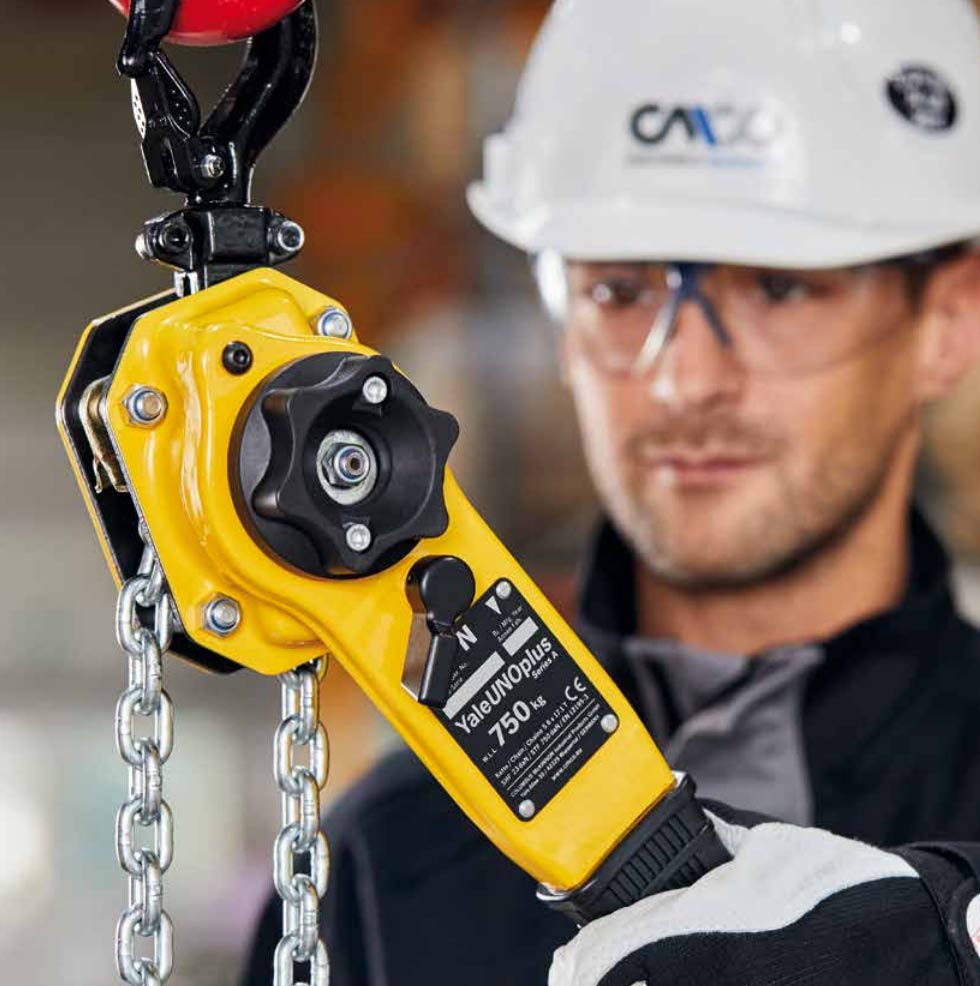

Handhebelzug UNOplus Series A

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
Handhebelzug UNOplus Series A
Handhebelzug UNOplus Series A
Handhebelzug UNOplus Series A
Handhebelzug UNOplus Series A
Handhebelzug UNOplus Series A
  • UNOplus-A 750 kg
  • 10779000
  •
  •
207,00 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Tragfähigkeit

Hub

Der Hebelzug UNOplus – Series A ist das Ergebnis technischer Weiterentwicklung des seit Jahren... mehr

Der Hebelzug UNOplus – Series A ist das Ergebnis technischer Weiterentwicklung des seit Jahren bewährten UNOplus. Das vielseitige Gerät zum Heben, Ziehen und Verzurren von Lasten zeichnet sich weiterhin durch seine kompakte Bauweise, die robuste Stahlblech-Konstruktion und die leichtgängige Kettenfreischaltung aus. Das erneut reduzierte Gewicht optimiert die Bedienung, macht die Anwendung noch komfortabler und den UNOplus – Series A zu einem handlichen, vielseitig verwendbaren Gerät.

Ausstattung und Verarbeitung

  • Anwendungsfreundlichkeit: Geringer Kraftaufwand am Handhebel durch optimierte Getriebeübersetzung und verbesserte Lagerung im Gehäusedeckel.
  • Lastdruckbremse: Auch heute noch wird die auf das Prinzip des Patentes von Thomas Weston von 1875 zurückgehende Lastbremse in unseren manuellen Hebezeugen verwendet.
  • Robustes Stahlgehäuse: Hält harter Beanspruchung auch im Aussenbereich stand.
  • Leichtgängige Kettenfreischaltung: Schnelles Anschlagen der Last bzw. Durchziehen des Laststranges (Hakenseite) ist auch bei einhändiger Bedienung möglich. Die Konstruktion des Kettenfreischaltungshebels verhindert ein versehentliches Freischalten unter Last. Das gegossene Kettenendstück ermöglicht einfaches und sicheres Greifen der Kette für das Positionieren im Freischaltmodus und verhindert, dass die Kette ins Gehäuse eindringen und das Gerät blockieren kann.
  • Zuverlässige Lastkettenführung: Die Lastkette läuft auf dem Lastkettenrad und wird zusätzlich durch die geschlossene Lastkettenführung gegen ein unbeabsichtigtes Herausrutschen gesichert.
  • Rutschfester Gummigriff: Der bequeme Gummigriff sorgt für zusätzlichen Schutz gegen Abrutschen.
  • Erhöhter Korrosionsschutz: Kettenführung, Kettenstreifer und Teile der Bremse sind verzinkt und gelbchromatiert, das gewährleistet zusätzlichen Korrosionsschutz bei Arbeiten in rauen Umgebungen.
  • Einfach zu wartende drehbare Haken: Geschmiedete Trag- und Lasthaken aus alterungsbeständigem hochlegierten Vergütungsstahl öffnen sich bei Überlastung ohne zu brechen, gegossene Sicherheitsbügel bieten eine zuverlässige und sichere Lastaufnahme. Die verschraubten Hakenkupplungen ermöglichen eine einfache Wartung.
  • Alle Yale Allzweckgeräte ab 750 kg Tragfähigkeit sind nach EN 12195 zur Ladungssicherung geeignet.
Strangzahl: 1
Durchmesser Lastkette (mm): 5,6 x 17,1
Hub bei einer Hebelumdrehung (mm): 27
Hubkraft bei Nennlast (daN): 22
Gewicht bei Normalhub 1,5 m (kg): 6,3

  Tragfähigkeit Hub Strangzahl Durchmesser Lastkette (mm) Hub bei einer Hebelumdrehung (mm) Hubkraft bei Nennlast (daN) Gewicht bei Normalhub 1,5 m (kg)
Konfiguration öffnen 1500 kg 1,5 m 1 7,1 x 21 22 35 9,2
Konfiguration öffnen 3000 kg 1,5 m 1 10 x 28 20 40 16,9
Konfiguration öffnen 6000 kg 1,5 m 2 10 x 28 10 43 28,6
Konfiguration öffnen 750 kg 3,0 m 1 5,6 x 17,1 27 22 6,3
Konfiguration öffnen 1500 kg 3,0 m 1 7,1 x 21 22 35 9,2
Konfiguration öffnen 3000 kg 3,0 m 1 10 x 28 20 40 16,9
Konfiguration öffnen 6000 kg 3,0 m 2 10 x 28 10 43 28,6
Konfiguration öffnen 750 kg 6,0 m 1 5,6 x 17,1 27 22 6,3
Konfiguration öffnen 1500 kg 6,0 m 1 7,1 x 21 22 35 9,2
Konfiguration öffnen 3000 kg 6,0 m 1 10 x 28 20 40 16,9
Konfiguration öffnen 6000 kg 6,0 m 2 10 x 28 10 43 28,6
