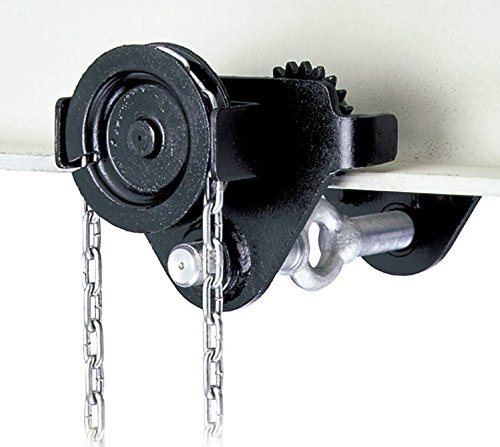

Haspelfahrwerk YALE HTG
- Modell: HTG 500 kg
- Artikel-Nr.: 10786000
- Tragfähigkeit:
- Größe (Trägerflanschbreite):
- Feststellvorrichtung:
| 321,00 € |
zzgl. MwSt. zzgl. Versandkosten
Konfigurator - Schritt für Schritt zum gewünschten Modell:
Konfigurator neu starten Fahrwerke dienen dem genauen Positionieren und leichten Verfahren größerer Lasten in Verbindung... mehr
Fahrwerke dienen dem genauen Positionieren und leichten Verfahren größerer Lasten in Verbindung mit einem Hand- oder Elektrohebezeug.
Ausstattung und Verarbeitung
- Kugelgelagerte Laufrollen, gekapselt und dauergeschmiert, für optimale Laufeigenschaften.
- Die Modelle sind für einen weiten Trägerbereich und verschiedene Profile (z. B. INP, IPE und IPB) einstellbar.
- Die Vor- und Feineinstellung dazu erfolgt durch Drehen der Ösentraverse, die für die zentrische Aufhängung des Hebezeuges sorgt und so seitliches Wandern auf dem Träger verhindert.
- Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1),
- Standardlieferumfang Handkettekette (gefaltet): 3 m Laufbahnhöhe,
- optional mit Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in derSchifffahrt).
Optionen auf Anfrage
- Schwenkbare Handkettenführung
- Rost- und säurebeständige Handketten
- Anfahrpuffer
- Korrosionsgeschützte Ausführung
| Trägerflanschdicke max. (mm): | 25 |
| Kurvenradius min. (m): | 0,90 |
| Handkraft bei Nennlast (kg): | 3 |
| Eigengewicht ohne Handkette (kg): | 9,7 |
| Tragfähigkeit | Größe (Trägerflanschbreite) | Feststellvorrichtung | Trägerflanschdicke max. (mm) | Kurvenradius min. (m) | Handkraft bei Nennlast (kg) | Eigengewicht ohne Handkette (kg) | |
|---|---|---|---|---|---|---|---|
| Konfiguration öffnen | 1.000 kg | Größe A (50 mm - 220 mm) | ohne Feststellvorrichtung | 25 | 0,90 | 6 | 11,2 |
| Konfiguration öffnen | 2.000 kg | Größe A (66 mm - 220 mm) | ohne Feststellvorrichtung | 25 | 1,15 | 7 | 18,0 |
| Konfiguration öffnen | 3.000 kg | Größe A (74 mm - 220 mm) | ohne Feststellvorrichtung | 25 | 1,40 | 7 | 35,4 |
| Konfiguration öffnen | 5.000 kg | Größe A (90 mm - 220 mm) | ohne Feststellvorrichtung | 25 | 1,80 | 9 | 51,8 |
| Konfiguration öffnen | 500 kg | Größe B (160 mm - 300 mm) | ohne Feststellvorrichtung | 40 | 0,90 | 3 | 12,6 |
| Konfiguration öffnen | 1.000 kg | Größe B (160 mm - 300 mm) | ohne Feststellvorrichtung | 40 | 0,90 | 6 | 14,1 |
| Konfiguration öffnen | 2.000 kg | Größe B (160 mm - 300 mm) | ohne Feststellvorrichtung | 40 | 1,15 | 7 | 21,3 |
| Konfiguration öffnen | 3.000 kg | Größe B (160 mm - 300 mm) | ohne Feststellvorrichtung | 40 | 1,40 | 7 | 39,2 |
| Konfiguration öffnen | 5.000 kg | Größe B (180 mm - 300 mm) | ohne Feststellvorrichtung | 40 | 1,80 | 9 | 56,0 |
| Konfiguration öffnen | 8.000 kg | Größe B (125 mm - 310 mm) | ohne Feststellvorrichtung | 40 | 1,80 | 14 | 104,0 |
| Konfiguration öffnen | 10.000 kg | Größe B (125 mm - 310 mm) | ohne Feststellvorrichtung | 40 | 1,80 | 14 | 104,0 |
| Konfiguration öffnen | 15.000 kg | Größe B (125 mm - 310 mm) | ohne Feststellvorrichtung | 40 | 5,00 | 29 | 230,0 |
| Konfiguration öffnen | 20.000 kg | Größe B (125 mm - 310 mm) | ohne Feststellvorrichtung | 40 | 5,00 | 29 | 230,0 |
| Konfiguration öffnen | 30.000 kg | Größe B (175 mm - 305 mm) | ohne Feststellvorrichtung | 34 | 1,60 | 24 | 248,0 |
| Konfiguration öffnen | 50.000 kg | Größe B (175 mm - 305 mm) | ohne Feststellvorrichtung | 34 | 5,10 | 25 | 489,0 |
| Konfiguration öffnen | 500 kg | Größe A (50 mm - 220 mm) | mit Feststellvorrichtung | 25 | 0,90 | 3 | 16,2 |
| Konfiguration öffnen | 1.000 kg | Größe A (50 mm - 220 mm) | mit Feststellvorrichtung | 25 | 0,90 | 6 | 19,2 |
| Konfiguration öffnen | 2.000 kg | Größe A (66 mm - 220 mm) | mit Feststellvorrichtung | 25 | 1,15 | 7 | 26,0 |
| Konfiguration öffnen | 3.000 kg | Größe A (74 mm - 220 mm) | mit Feststellvorrichtung | 25 | 1,40 | 7 | 44,6 |
| Konfiguration öffnen | 5.000 kg | Größe A (90 mm - 220 mm) | mit Feststellvorrichtung | 25 | 1,80 | 9 | 62,3 |
| Konfiguration öffnen | 500 kg | Größe B (160 mm - 300 mm) | mit Feststellvorrichtung | 40 | 0,90 | 3 | 19,1 |
| Konfiguration öffnen | 1.000 kg | Größe B (160 mm - 300 mm) | mit Feststellvorrichtung | 40 | 0,90 | 6 | 22,1 |
| Konfiguration öffnen | 2.000 kg | Größe B (160 mm - 300 mm) | mit Feststellvorrichtung | 40 | 1,15 | 7 | 29,3 |
| Konfiguration öffnen | 3.000 kg | Größe B (160 mm - 300 mm) | mit Feststellvorrichtung | 40 | 1,40 | 7 | 48,4 |
| Konfiguration öffnen | 5.000 kg | Größe B (180 mm - 300 mm) | mit Feststellvorrichtung | 40 | 1,80 | 9 | 66,5 |
