PLGW Gamma

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
PLGW gamma
PLGW gamma
PLGW gamma
PLGW gamma
PLGW gamma
PLGW gamma
PLGW gamma
PLGW gamma
PLGW gamma
  • PLGW 0,3T M8 SUPREME
  • 10410600
  •
  •
21,68 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Tragfähigkeit unter 90° (Gewinde)

Ausführung

Die Ringschraube PLGW gamma ist einfach mit der Hand festzuziehen und dann in Belastungsrichtung... mehr

Die Ringschraube PLGW gamma ist einfach mit der Hand festzuziehen und dann in Belastungsrichtung auszurichten und eignet sich ideal für Anwendungen mit häufiger Montage oder Demontage.

Die Ringschraube ist 360° drehbar, verfügt über eine austauschbare, 100 % rissgeprüfte Sonderschraube, über einen Chrom VI-freien Korrosionsschutz sowie eine Kennzeichnung mit Tragfähigkeit und Gewindegröße. Die Lastoberfläche wird von einer eingebauten Hülse geschützt. Eine Chargennummer auf allen tragenden Teilen wie Ring und Schrauben und eine Seriennummer machen Identifizierung, Rückverfolgbarkeit sowie vorgeschriebene regelmäßige Überprüfungen einfach wie nie.

PLGW gamma supreme: werkzeuglose Montage und Demontage
Sperre in Position 1: Es erfolgt keine Berührung mit der Schraube
• Die Sperre wird mit einer patentierten Feder in der Position gehalten,
• die Ringschraube ist drehbar.

Sperre in Position 2: Es erfolgt eine Berührung mit der Schraube
• Die Sperre wird mit einer patentierten Feder in der Position gehalten,
• Die Ringschraube ist nicht drehbar, das bedeutet, dass das Drehmoment auf die Schraube übertragen wird, wodurch die Ringschraube sowohl montiert als auch demontiert werden kann.

PLGW gamma basic:
Die vereinfachte Variante PLGW gamma basic ist mit den gleichen Vorteilen wie PLGW supreme hinsichtlich Maßen, Tragfähigkeiten und Anwendung ausgestattet. Lediglich die Montage ist anders, denn zur Befestigung und zum Entfernen wird hier ein Innensechskantschlüssel als Werkzeug benötigt.

Erlaubte Anwendung
Die Tragfähigkeiten in den erlaubten Belastungsrichtungen entnehmen Sie der Tragfähigkeitstabelle. Die Anschlagpunkte sind vor der Belastung in die erlaubte Belastungsrichtung einzustellen. Sie sind mit vierfacher Sicherheit gegen Bruch in alle Richtungen belastbar.

Nicht erlaubte Anwendung
Bei der Anordnung ist zu beachten, dass es nicht zu Fehlbelastungen kommen kann, beispielsweise:

  • Es ist keine freie Ausrichtung in Zugrichtung möglich,
  • die Zugrichtung liegt nicht im vorgegebenen Bereich,
  • es kommt zu einem Anliegen an Kanten oder Flächen,
  • Montage mit zusätzlichen Hilfsmitteln (z.B. Verlängerung) nicht erlaubt.

Optionen (auf Anfrage):

  • Optional auch mit peTAG erhältlich,
  • optional mit UNC-Gewinde Gewinde lieferbar,
  • in Sonderlängen erhältlich,
  • Schrauben als Ersatzteile lieferbar,
  • auf Anfrage ist ein spezieller Inbusschlüssel für die Größen M8 - M20 erhältlich.

Bitte sprechen Sie uns an.

Tragfähigkeit (kg): 300
Ausführung: Supreme (werkzeuglose De-/Montage)
Gewicht (kg): 0,20
Güteklasse: 10
Gewinde (mm): M8

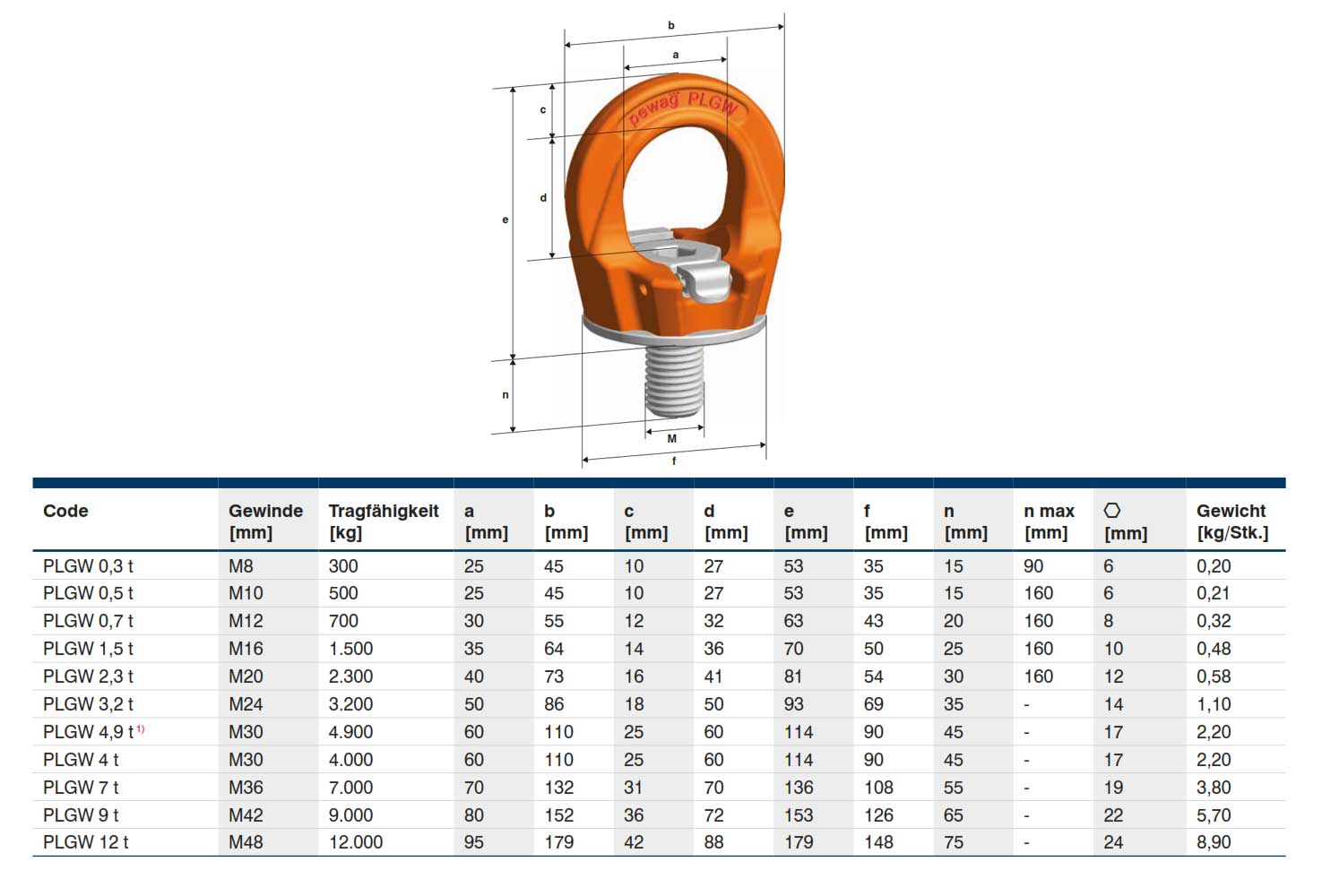

  Tragfähigkeit unter 90° (Gewinde) Ausführung Tragfähigkeit (kg) Ausführung Gewicht (kg) Güteklasse Gewinde (mm)
Konfiguration öffnen 500 kg (M10) Supreme (werkzeuglose De-/Montage) 500 Supreme (werkzeuglose De-/Montage) 0,21 10 M10
Konfiguration öffnen 700 kg (M12) Supreme (werkzeuglose De-/Montage) 700 Supreme (werkzeuglose De-/Montage) 0,32 10 M12
Konfiguration öffnen 1.500 kg (M16) Supreme (werkzeuglose De-/Montage) 1.500 Supreme (werkzeuglose De-/Montage) 0,48 10 M16
Konfiguration öffnen 2.300 kg (M20) Supreme (werkzeuglose De-/Montage) 2.300 Supreme (werkzeuglose De-/Montage) 0,58 10 M20
Konfiguration öffnen 3.200 kg (M24) Supreme (werkzeuglose De-/Montage) 3.200 Supreme (werkzeuglose De-/Montage) 1,10 10 M24
Konfiguration öffnen 4.900 kg (M30) Supreme (werkzeuglose De-/Montage) 4.900 Supreme (werkzeuglose De-/Montage) 2,20 10 M30
Konfiguration öffnen 7.000 kg (M36) Supreme (werkzeuglose De-/Montage) 7.000 Supreme (werkzeuglose De-/Montage) 3,80 10 M36
Konfiguration öffnen 9.000 kg (M42) Supreme (werkzeuglose De-/Montage) 9.000 Supreme (werkzeuglose De-/Montage) 5,70 10 M42
Konfiguration öffnen 12.000 kg (M48) Supreme (werkzeuglose De-/Montage) 12.000 Supreme (werkzeuglose De-/Montage) 8,90 10 M48
Konfiguration öffnen 300 kg (M8) Basic 300 Basic 0,20 10 M8
Konfiguration öffnen 500 kg (M10) Basic 500 Basic 0,21 10 M10
Konfiguration öffnen 700 kg (M12) Basic 700 Basic 0,32 10 M12
Konfiguration öffnen 1.500 kg (M16) Basic 1.500 Basic 0,48 10 M16
Konfiguration öffnen 2.300 kg (M20) Basic 2.300 Basic 0,58 10 M20
Konfiguration öffnen 3.200 kg (M24) Basic 3.200 Basic 1,10 10 M24
Konfiguration öffnen 4.900 kg (M30) Basic 4.900 Basic 2,20 10 M30
Konfiguration öffnen 7.000 kg (M36) Basic 7.000 Basic 3,80 10 M36
Konfiguration öffnen 9.000 kg (M42) Basic 9.000 Basic 5,70 10 M42
Konfiguration öffnen 12.000 kg (M48) Basic 12.000 Basic 8,90 10 M48
