Ratschenzug LB

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
Ratschenzug LB
Ratschenzug LB
Ratschenzug LB
Ratschenzug LB
Ratschenzug LB
Ratschenzug LB
Ratschenzug LB
Ratschenzug LB
  • LB008
  • 10776000
  •
  •
338,00 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Modell (Tragfähigkeit)

Überlastsicherung

Mit besonderer Eignung für schwere Zug-, Hebe- und Spannanwendungen zeichnet sich der KITO LB... mehr

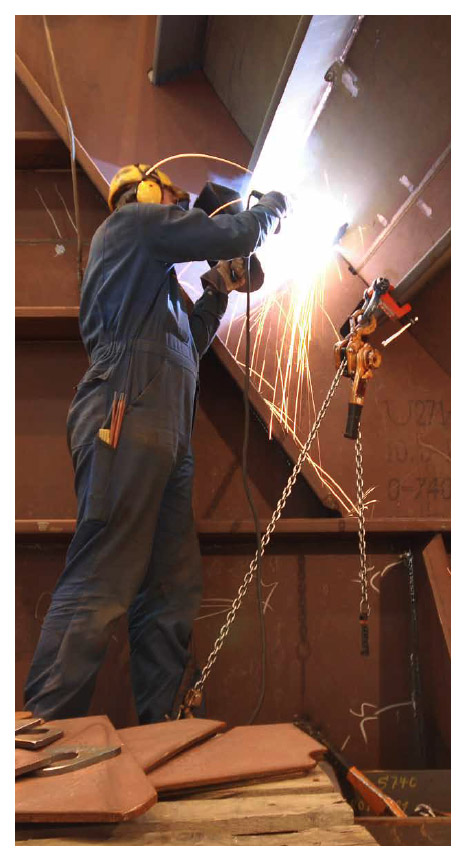

Mit besonderer Eignung für schwere Zug-, Hebe- und Spannanwendungen zeichnet sich der KITO LB Hebelzug durch seine hohe Leistungsfähigkeit aus. Der LB hält dabei den schwierigsten Herausforderungen der Industrie stand. Dies ist z.B. der Fall im Schiffbau, wo Bleche gezogen werden, dort, wo Träger und Kopfträger miteinander verbunden werden müssen und überall dort, wo es auf Präzisionsarbeiten auf engstem Raum ankommt. Für sein anspruchsvolles industrielles Design wurde der LB darüber hinaus im Jahre 2009 mit dem begehrten Preis des „Excellent Product Awards“ durch die Japan Society of Mechanical Engineers (JSME) ausgezeichnet.

Der Hebelzug LB ist in den Traglasten von 800 kg bis 9.000 kg erhältlich, wobei bis zu einer Traglast von 3.200 kg mit einem Lastkettenstrang, bei einer Traglast von 6.300 kg mit zwei Laststrängen und bei einer Traglast von 9.000 kg mit drei Laststrängen gearbeitet wird. Die Staffelung der Traglasten reicht von 800 kg, 1.000 kg über 2.500 kg, 3.200 kg bis 6.300 kg und 9.000 kg. Damit gehört KITO zu den wenigen Herstellern, die Ihre Hebelzüge mit 1.000 kg und 2.500 kg Traglast anbieten.

Ausgestattet mit einem feinverzahnten Präzisionsgetriebe und einer zusätzlichen Induktivhärtung der Tragteile verfügt der LB über ein deutlich geringeres Gewicht und eine reduzierte Baugröße im Vergleich zu den anderen marktgängigen Produkten und Hängekränen. Mit dem LB Hebelzug können nun ein minimaler Kraftaufwand mit einer optimalen Hebedynamik verbunden werden.

Der LB zeichnet sich darüber hinaus durch einen Stahlrahmen, geschmiedeten Lasthaken und durch die vernickelte Lastkette aus, welche das Gerät auch für anspruchsvollste Daueranwendungen prädestiniert. Da die Lastgetriebekomponenten nur bis 25 % ihrer Lastgrenzen beansprucht werden, kann der Hebelzug mit Hängekran Funktion über lange Zeiträume zuverlässig mit geringem Wartungsaufwand betrieben werden. Ein Alleinstellungsmerkmal ist die Kettenfreilaufvorrichtung.

Bei den herkömmlichen Varianten kann es vorkommen, dass bei einem versehentlichen Bedienen des Umschalthebels durch den Werker während seiner Arbeit automatisch der Freilauf aktiviert wird, was im schlimmsten Fall bei geringen Lasten zum Herabfallen der Last führen kann. Beim KITO Hebelzug ist dies ausgeschlossen, da er mit einem Freilaufknopf ausgestattet ist. Nur wenn dieser durch leichtes Ziehen betätigt wird, wird der Freilauf aktiviert und die Kette ist bereit zum Justieren.

  • Tragfähigkeit: 800 kg bis 9.000 kg,
  • leichtes Eigengewicht: liegt nur zwischen 6 kg und 40 kg,
  • für den Dauereinsatz auch unter härtesten Bedingungen ausgelegt,
  • hohe Wartungsfreundlichkeit: Das offene Gehäusedesign ermöglicht eine einfache Inspektion und Reinigung,
  • durch geringes Gewicht und reduzierte Bauhöhe: ideal für den Einsatz unter beengten Raumverhältnissen,
  • einzigartige Kettenfreilaufschaltung mit Lastabsturzsicherung,
  • feinverzahntes Präzesionsgetriebe für weniger Kraftaufwand,
  • robuster und ergonomischer Hebelgriff,
  • robuste Hochleistungslastdruckbremse für erhöhte Sicherheit des Bedieners,
  • zweistufiges Getriebe sorgt für einen geringen Kraftaufwand beim Bedienen unter Volllast,
  • Hakenverschluss mit Sicherheitsvorrichtung, ideal für den Einsatz als Hängekran,
  • Verstärkte Hakenmaulsicherungen,
  • 4-fach vernieteter geschmiedeter Lasthaken,
  • erhöhte Durchhärtung der vernickelten Lastkette (Ausführung V Norm DIN EN 818-7) mit hoher Bruchfestigkeit (1000 N/mm2) garantiert höchste Widerstandsfähigkeit,
Strangzahl: 1
Durchmesser Lastkette (mm): 5,6 x 15,7
Hebeldruck bei Volllast (daN): 28,4
Gewicht (bei Standardhubhöhe) (kg): 5,7
Gewicht pro Meter Mehrhub (kg): 0,7

  Modell (Tragfähigkeit) Überlastsicherung Strangzahl Durchmesser Lastkette (mm) Hebeldruck bei Volllast (daN) Gewicht (bei Standardhubhöhe) (kg) Gewicht pro Meter Mehrhub (kg)
Konfiguration öffnen LB010 (1.000 kg) ohne Überlastsicherung 1 5,6 x 15,7 35,3 5,9 0,7
Konfiguration öffnen LB016 (1.600 kg) ohne Überlastsicherung 1 7,1 x 19,9 33,3 8 1,1
Konfiguration öffnen LB025 (2.500 kg) ohne Überlastsicherung 1 8,8 x 24,6 36,3 11,2 1,7
Konfiguration öffnen LB032 (3.200 kg) ohne Überlastsicherung 1 10,0 x 28,0 36,3 15 2,3
Konfiguration öffnen LB063 (6.300 kg) ohne Überlastsicherung 2 10,0 x 28,0 37,2 26 4,7
Konfiguration öffnen LB090 (9.000 kg) ohne Überlastsicherung 3 10,0 x 28,0 38,2 40 7
Konfiguration öffnen LB008 (800 kg) mit Überlastschutz (OLL) 1 5,6 x 15,7 28,4 5,7 0,7
Konfiguration öffnen LB010 (1.000 kg) mit Überlastschutz (OLL) 1 5,6 x 15,7 35,3 5,9 0,7
Konfiguration öffnen LB016 (1.600 kg) mit Überlastschutz (OLL) 1 7,1 x 19,9 33,3 8 1,1
Konfiguration öffnen LB025 (2.500 kg) mit Überlastschutz (OLL) 1 8,8 x 24,6 36,3 11,2 1,7
Konfiguration öffnen LB032 (3.200 kg) mit Überlastschutz (OLL) 1 10,0 x 28,0 36,3 15 2,3
Konfiguration öffnen LB063 (6.300 kg) mit Überlastschutz (OLL) 2 10,0 x 28,0 37,2 26 4,7
Konfiguration öffnen LB090 (9.000 kg) mit Überlastschutz (OLL) 3 10,0 x 28,0 38,2 40 7
Konfiguration öffnen LB008 (800 kg) mit Überlastsignal (LOS) 1 5,6 x 15,7 28,4 5,7 0,7
Konfiguration öffnen LB010 (1.000 kg) mit Überlastsignal (LOS) 1 5,6 x 15,7 35,3 5,9 0,7
Konfiguration öffnen LB016 (1.600 kg) mit Überlastsignal (LOS) 1 7,1 x 19,9 33,3 8 1,1
Konfiguration öffnen LB025 (2.500 kg) mit Überlastsignal (LOS) 1 8,8 x 24,6 36,3 11,2 1,7
Konfiguration öffnen LB032 (3.200 kg) mit Überlastsignal (LOS) 1 10,0 x 28,0 36,3 15 2,3
Konfiguration öffnen LB063 (6.300 kg) mit Überlastsignal (LOS) 2 10,0 x 28,0 37,2 26 4,7
Konfiguration öffnen LB090 (9.000 kg) mit Überlastsignal (LOS) 3 10,0 x 28,0 38,2 40 7
