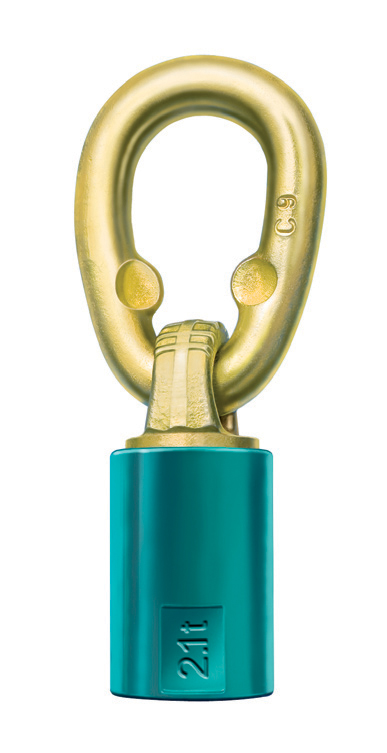

THEIPA Point TP-F

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
Anschlagpunkt TAPG 3
Anschlagpunkt TAPG 3
Anschlagpunkt TAPG 3
Anschlagpunkt TAPG 3
Anschlagpunkt TAPG 3
  • TP-F 0,5
  • 10157880
  •
87,77 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Tragfähigkeit 0° / 90° (Gewinde)

  • 10157880
Mit Innengewinde, kugelgelagert, Güteklasse 10. Ausstattung und Verarbeitung... mehr

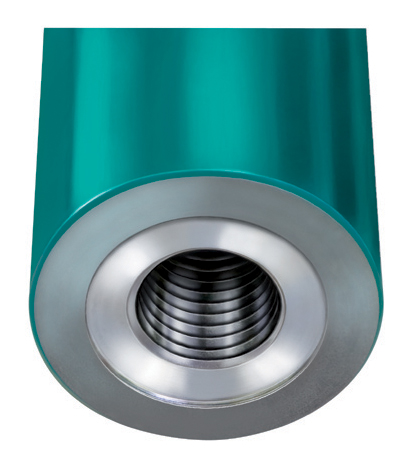

  • Mit Innengewinde,

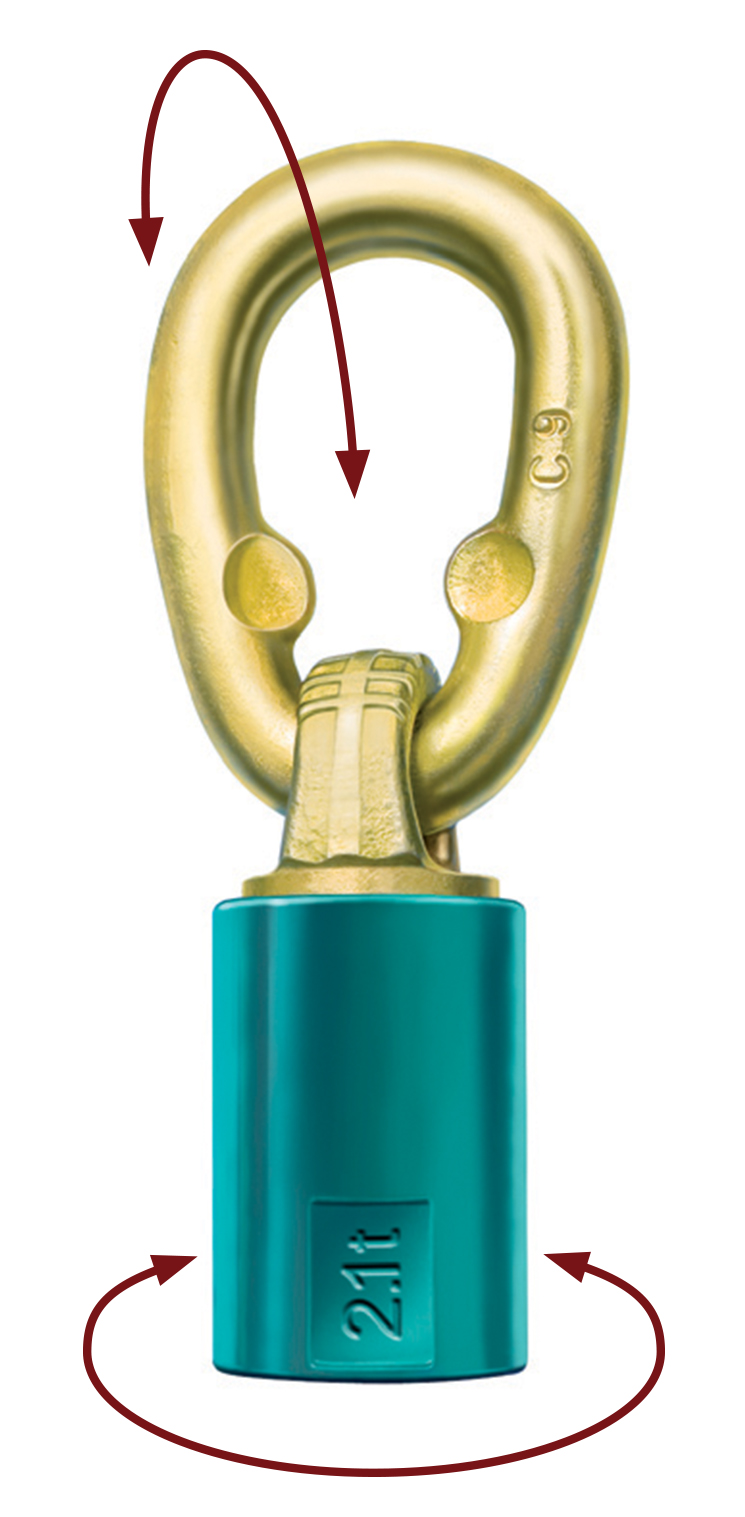

  • kugelgelagert,
  • Güteklasse 10.

Ausstattung und Verarbeitung

  • In der Regel ist die Gewindetiefe 1,25 x d,
  • die eingeprägte Tragfähigkeit gilt für die Anschlagart unter 90°,
  • Schrauben der Güteklasse 10.9 rissgeprüft sind als Verbindungselement zugelassen,
  • vierfache Sicherheit gegen Bruch in allen Belastungsrichtungen.

Optionen: Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar.

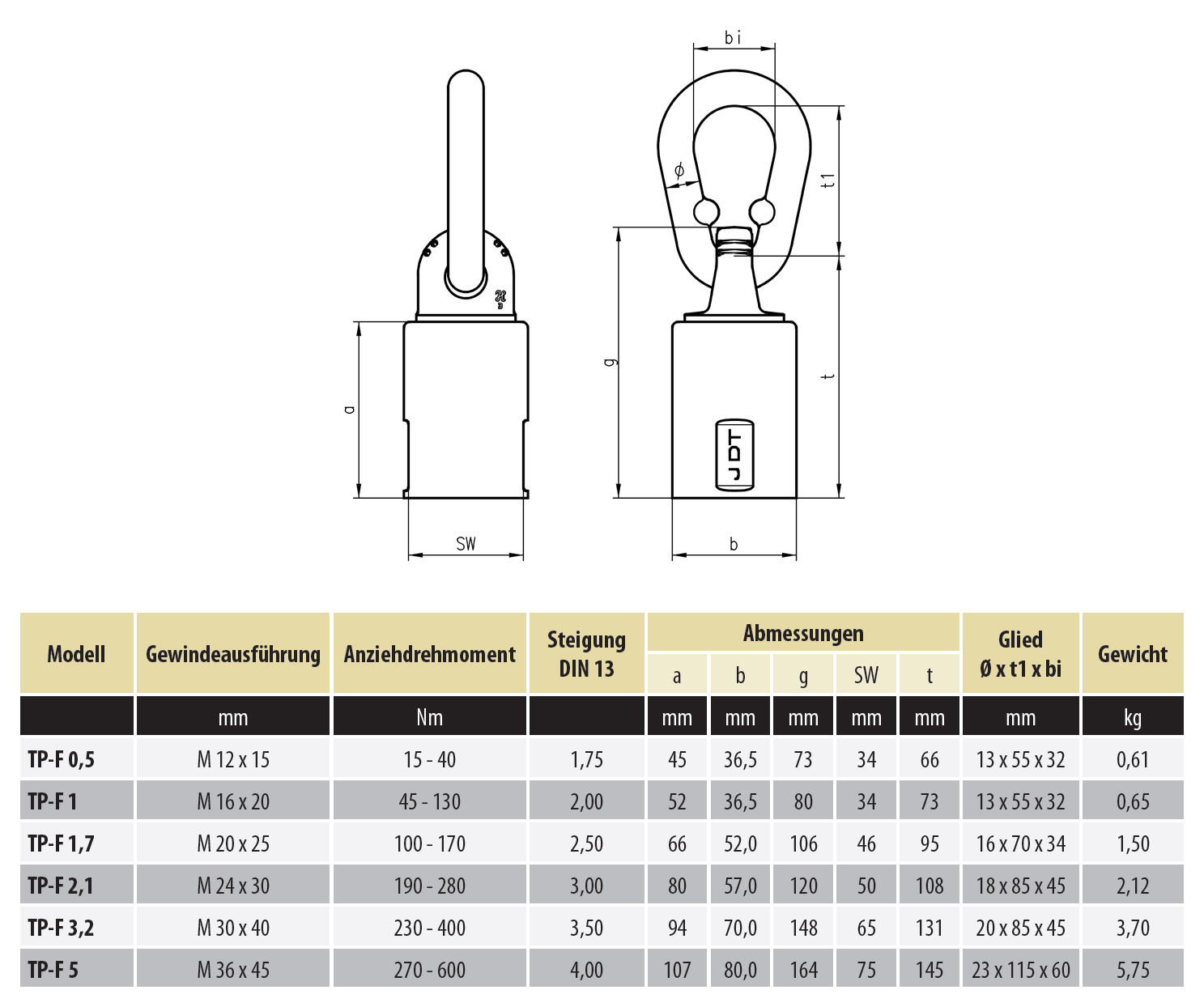

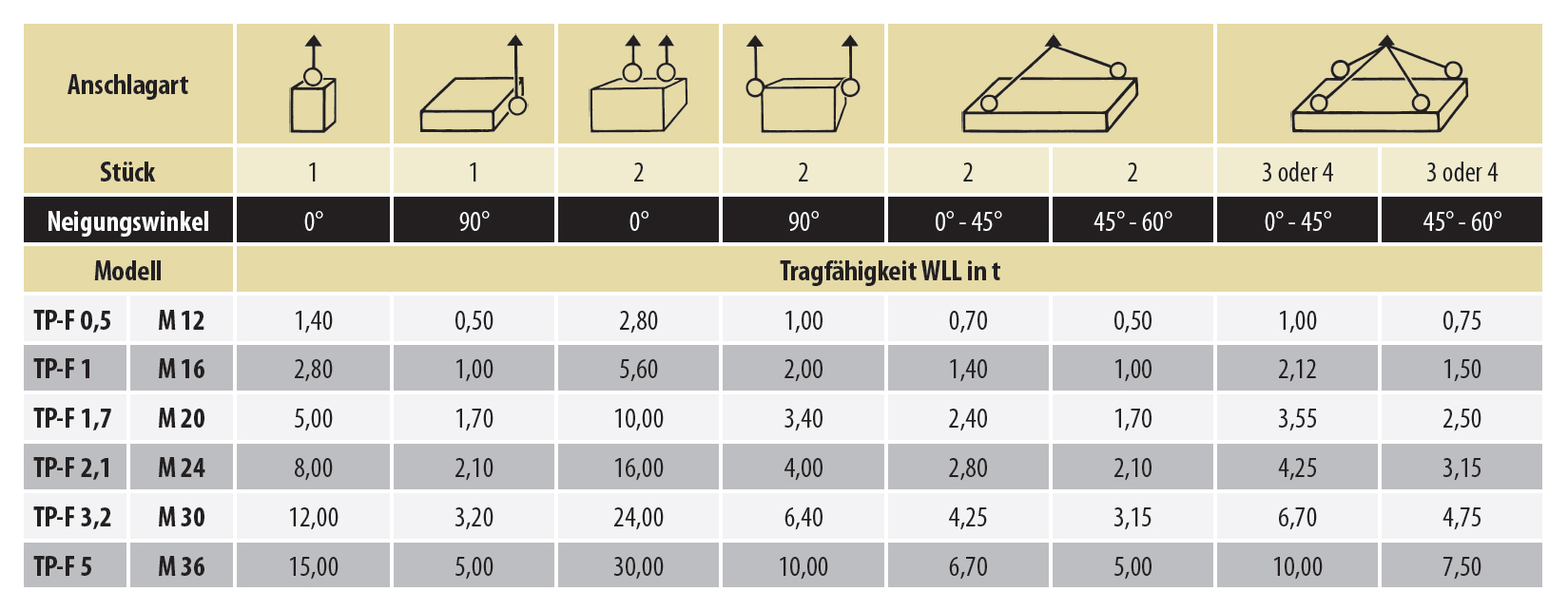

Tragfähigkeit WLL bei 0 Grad (kg): 1.400
Tragfähigkeit WLL bei 90 Grad (kg): 500
Gewicht (kg): 0,61
Güteklasse: 10
Gewindeausführung (mm): M 12 x 15
Anziehdrehmoment (Nm): 15 - 40
Steigung DIN 13: 1,75
