- Modell: 14401040-10 klein
- Artikel-Nr.: 10241314
- Traglast:
- Einhängepunkt am Bolzen der Laufkatze:
- Alu-Träger:
- Träger: Lichte Weite / Gesamtlänge:
3.960,00 € |
zzgl. MwSt. zzgl. Versandkosten
Konfigurator - Schritt für Schritt zum gewünschten Modell:
Konfigurator neu startenLieferumfang:

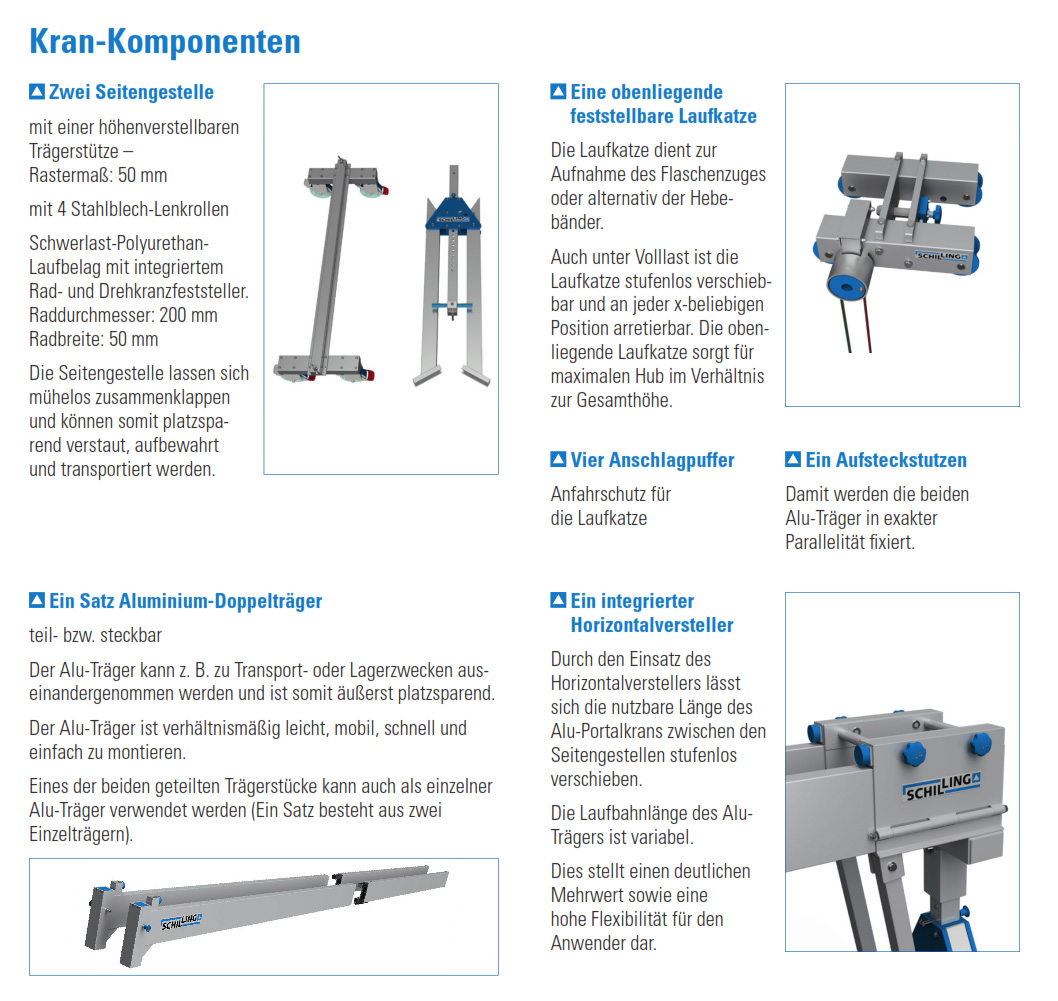

- 2 Stück Seitengestell, klappbar
- mit 2 höhenverstellbaren Trägerstützen aus Aluminium-Sonderprofil, Rastermaß 50 mm,
- mit 4 Stahlblech-Lenkrollen bei Traglast bis 1.500 kg und mit 8 Stahlblech-Lenkrollen in Schwerlast-Ausführung ab Traglast 2.000 kg (für alle Lenkrollen gilt: Schwerlast-Polyurethan-Laufbelag, mit integrierter Rad- und Drehkranzbremse, Rad-Durchmesser 200 mm, Radbreite 50 mm),
- die Seitengestelle lassen sich mühelos zusammenklappen und können somit platzsparend verstaut, aufbewahrt und transportiert werden,
- 1 Satz Aluminium-Sonderprofil-Träger, 1 Satz = 2 Einzelträger,
- 1 Stück obenliegende feststellbare Laufkatze: In die Laufkatze wird z.B. das Hebezeug oder entsprechende Hebebänder eingehängt. Die Laufkatze ist auf den beiden Alu-Trägern stufenlos verschiebbar und an jeder Position arretierbar. Durch die obenliegende Laufkatze kann der maximale Hub im Verhältnis zur Gesamthöhe genutzt werden,
- 4 Stück Anschlagpuffer: Anfahrschutz für die Laufkatze,
- 1 Stück integrierter Horizontalversteller
- durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Portalkrans zwischen den Seitengestellen stufenlos verschieben,
- die Laufbahnlänge des Alu-Trägers ist variabel, dies stellt einen deutlichen Mehrwert sowie eine hohe Flexibilität für den Anwender dar.
- 1 Stück Aufsteckstutzen: Hier werden die beiden einzelnen Alu-Träger aufgesteckt und fixiert. Des weiteren dient diese Komponente dazu, die Parallelität des Alu-Doppelträgers zu gewährleisten.
Der Alu-Portalkran ist auf beiden Seiten mit zwei Querstreben zwischen Seitengestell und Alu-Doppel-Träger ausgestattet. Diese Verbindung dient der zusätzlichen Stabilität des Alu-Portalkrans.

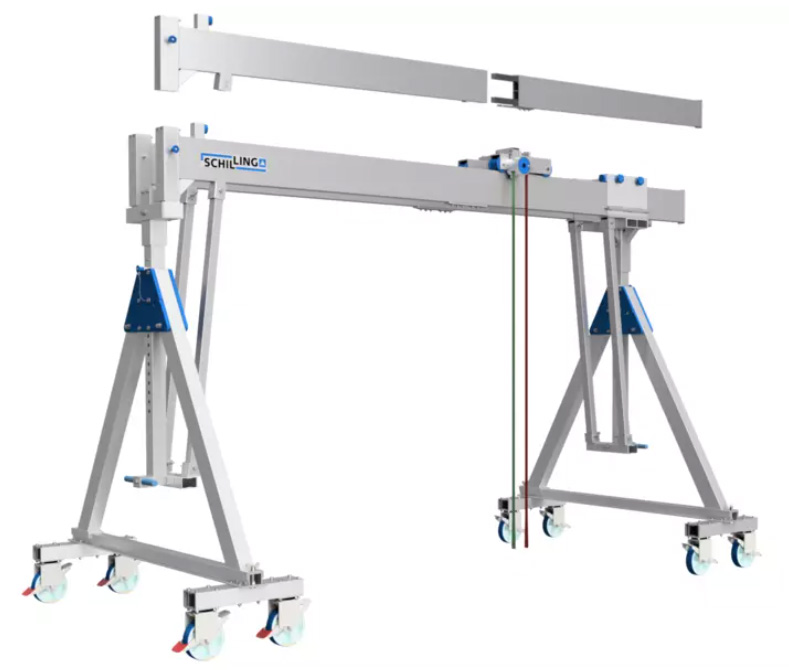

Beim Alu-Portalkransystem handelt es sich um eine sehr mobile, flexible, höhen- und längenverstellbare, freistehende Konstruktion. Der Alu-Portalkran kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z.B. Dübelbesfestigungen oder ähnliches) notwendig.
Teil- bzw. steckbarer Alu-Doppelträger (optional, konfigurierbar): Die beiden geteilten Trägerstücke können auch wiederum als einzelner Alu-Doppelträger verwendet werden.
Zubehör wie Wandkonsolen, Transportwagen und -kisten, Hebezeuge, Stromzuführungen, Vollgummireifen und Richtungsgeststeller für die Lenkrollen sind auf Anfrage erhältlich.
Einhängepunkt am Bolzen der Laufkatze: | klein: min. 2.060 mm / max. 2.460 mm |
Trägerstütze (mm): | 71 x 71 |
Trägerprofil (mm): | 200 x 50 |
Trägeraufnahme: | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste |
Gesamthöhe min. / max. (mm): | 2.150 / 2.550 |
Unterkante Alu-Träger min. / max. (mm): | 1.820 / 2.220 |
Verstellbereich Trägerstütze (mm): | 400 |
Seitengestell Breite / Höhe (mm): | 1.490 / 1.430 |
Gewichte (kg): | Alu-Träger: 2 x 31, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 |
Gesamtgewicht (kg): | 234 |
Traglast | Einhängepunkt am Bolzen der Laufkatze | Alu-Träger | Träger: Lichte Weite / Gesamtlänge | Einhängepunkt am Bolzen der Laufkatze | Trägerstütze (mm) | Trägerprofil (mm) | Trägeraufnahme | Gesamthöhe min. / max. (mm) | Unterkante Alu-Träger min. / max. (mm) | Verstellbereich Trägerstütze (mm) | Seitengestell Breite / Höhe (mm) | Gewichte (kg) | Gesamtgewicht (kg) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Konfiguration öffnen | 1.000 kg | klein: min. 2.060 mm / max. 2.460 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.820 / 2.220 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 43, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 258 |
Konfiguration öffnen | 1.000 kg | klein: min. 2.060 mm / max. 2.460 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.800 / 2.200 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 57, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 286 |
Konfiguration öffnen | 1.000 kg | klein: min. 2.060 mm / max. 2.460 mm | teil- bzw. steckbarer Alu-Träger | 7.000 mm / 7.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.800 / 2.200 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 66, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 304 |
Konfiguration öffnen | 1.000 kg | klein: min. 2.060 mm / max. 2.460 mm | teil- bzw. steckbarer Alu-Träger | 8.000 mm / 8.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.800 / 2.200 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 75, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 322 |
Konfiguration öffnen | 1.500 kg | klein: min. 2.060 mm / max. 2.460 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.820 / 2.220 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 31, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 234 |
Konfiguration öffnen | 1.500 kg | klein: min. 2.060 mm / max. 2.460 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.820 / 2.220 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 43, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 258 |
Konfiguration öffnen | 1.500 kg | klein: min. 2.060 mm / max. 2.460 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.800 / 2.200 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 57, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 286 |
Konfiguration öffnen | 1.500 kg | klein: min. 2.060 mm / max. 2.460 mm | teil- bzw. steckbarer Alu-Träger | 7.000 mm / 7.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.800 / 2.200 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 66, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 304 |
Konfiguration öffnen | 1.500 kg | klein: min. 2.060 mm / max. 2.460 mm | teil- bzw. steckbarer Alu-Träger | 8.000 mm / 8.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.800 / 2.200 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 75, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 322 |
Konfiguration öffnen | 1.000 kg | klein: min. 2.060 mm / max. 2.460 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.820 / 2.220 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 31, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 234 |
Konfiguration öffnen | 1.000 kg | klein: min. 2.060 mm / max. 2.460 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.820 / 2.220 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 43, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 258 |
Konfiguration öffnen | 1.500 kg | klein: min. 2.060 mm / max. 2.460 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.820 / 2.220 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 31, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 234 |
Konfiguration öffnen | 1.500 kg | klein: min. 2.060 mm / max. 2.460 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | klein: min. 2.060 mm / max. 2.460 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.150 / 2.550 | 1.820 / 2.220 | 400 | 1.490 / 1.430 | Alu-Träger: 2 x 43, Seitengestell: 2 x 63, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 258 |
Konfiguration öffnen | 1.000 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.260 / 3.110 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 31, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 260 |
Konfiguration öffnen | 1.000 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.260 / 3.110 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 43, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 284 |
Konfiguration öffnen | 1.000 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.240 / 3.090 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 57, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 312 |
Konfiguration öffnen | 1.000 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 7.000 mm / 7.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.240 / 3.090 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 66, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 330 |
Konfiguration öffnen | 1.000 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 8.000 mm / 8.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.240 / 3.090 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 75, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 348 |
Konfiguration öffnen | 1.500 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.260 / 3.110 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 31, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 260 |
Konfiguration öffnen | 1.500 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.260 / 3.110 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 43, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 284 |
Konfiguration öffnen | 1.500 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.240 / 3.090 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 57, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 312 |
Konfiguration öffnen | 1.500 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 7.000 mm / 7.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.240 / 3.090 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 66, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 330 |
Konfiguration öffnen | 1.500 kg | mittel: min. 2.500 mm / max. 3.350 mm | teil- bzw. steckbarer Alu-Träger | 8.000 mm / 8.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.240 / 3.090 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 75, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 348 |
Konfiguration öffnen | 1.000 kg | mittel: min. 2.500 mm / max. 3.350 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.260 / 3.110 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 31, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 260 |
Konfiguration öffnen | 1.000 kg | mittel: min. 2.500 mm / max. 3.350 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.260 / 3.110 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 43, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 284 |
Konfiguration öffnen | 1.500 kg | mittel: min. 2.500 mm / max. 3.350 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.260 / 3.110 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 31, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 260 |
Konfiguration öffnen | 1.500 kg | mittel: min. 2.500 mm / max. 3.350 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | mittel: min. 2.500 mm / max. 3.350 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.590 / 3.440 | 2.260 / 3.110 | 850 | 2.000 / 1.870 | Alu-Träger: 2 x 43, Seitengestell: 2 x 76, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 284 |
Konfiguration öffnen | 1.000 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.590 / 3.890 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 31, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 278 |
Konfiguration öffnen | 1.000 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.590 / 3.890 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 43, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 302 |
Konfiguration öffnen | 1.000 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.570 / 3.870 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 57, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 330 |
Konfiguration öffnen | 1.000 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 7.000 mm / 7.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.570 / 3.870 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 66, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 348 |
Konfiguration öffnen | 1.000 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 8.000 mm / 8.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.570 / 3.870 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 75, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 366 |
Konfiguration öffnen | 1.500 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.590 / 3.890 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 31, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 278 |
Konfiguration öffnen | 1.500 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.590 / 3.890 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 43, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 302 |
Konfiguration öffnen | 1.500 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.570 / 3.870 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 57, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 330 |
Konfiguration öffnen | 1.500 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 7.000 mm / 7.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.570 / 3.870 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 66, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 348 |
Konfiguration öffnen | 1.500 kg | hoch: min. 2.830 mm / max. 4.130 mm | teil- bzw. steckbarer Alu-Träger | 8.000 mm / 8.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.570 / 3.870 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 75, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 366 |
Konfiguration öffnen | 1.000 kg | hoch: min. 2.830 mm / max. 4.130 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.590 / 3.890 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 31, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 278 |
Konfiguration öffnen | 1.000 kg | hoch: min. 2.830 mm / max. 4.130 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.590 / 3.890 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 43, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 302 |
Konfiguration öffnen | 1.500 kg | hoch: min. 2.830 mm / max. 4.130 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.590 / 3.890 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 31, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 278 |
Konfiguration öffnen | 1.500 kg | hoch: min. 2.830 mm / max. 4.130 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | hoch: min. 2.830 mm / max. 4.130 mm | 71 x 71 | 200 x 50 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.920 / 4.220 | 2.590 / 3.890 | 1.300 | 1.490 / 1.430 | Alu-Träger: 2 x 43, Seitengestell: 2 x 85, Laufkatze: 17, Horizontalversteller: 21, Aufsteckstutzen: 8 | 302 |
Konfiguration öffnen | 2.000 kg | klein: min. 2.120 mm / max. 2.470 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 39, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 300 |
Konfiguration öffnen | 2.000 kg | klein: min. 2.120 mm / max. 2.470 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 48, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 318 |
Konfiguration öffnen | 2.000 kg | klein: min. 2.120 mm / max. 2.470 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 57, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 336 |
Konfiguration öffnen | 2.000 kg | klein: min. 2.120 mm / max. 2.470 mm | teil- bzw. steckbarer Alu-Träger | 7.000 mm / 7.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 66, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 354 |
Konfiguration öffnen | 2.000 kg | klein: min. 2.120 mm / max. 2.470 mm | teil- bzw. steckbarer Alu-Träger | 8.000 mm / 8.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 107, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 436 |
Konfiguration öffnen | 2.000 kg | klein: min. 2.120 mm / max. 2.470 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 39, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 300 |
Konfiguration öffnen | 2.000 kg | klein: min. 2.120 mm / max. 2.470 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 48, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 318 |
Konfiguration öffnen | 3.000 kg | klein: min. 2.120 mm / max. 2.470 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 39, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 300 |
Konfiguration öffnen | 3.000 kg | klein: min. 2.120 mm / max. 2.470 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 68, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 358 |
Konfiguration öffnen | 3.000 kg | klein: min. 2.120 mm / max. 2.470 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | klein: min. 2.120 mm / max. 2.470 mm | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. |
Konfiguration öffnen | 3.000 kg | klein: min. 2.120 mm / max. 2.470 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 39, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 300 |
Konfiguration öffnen | 3.000 kg | klein: min. 2.120 mm / max. 2.470 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | klein: min. 2.120 mm / max. 2.470 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.210 / 2.560 | 1.860 / 2.210 | 350 | 1.350 / 1.430 | Alu-Träger: 2 x 68, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 358 |
Konfiguration öffnen | 2.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 39, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 326 |
Konfiguration öffnen | 2.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 48, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 344 |
Konfiguration öffnen | 2.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 57, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 362 |
Konfiguration öffnen | 2.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | teil- bzw. steckbarer Alu-Träger | 7.000 mm / 7.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 66, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 380 |
Konfiguration öffnen | 2.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | teil- bzw. steckbarer Alu-Träger | 8.000 mm / 8.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 107, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 462 |
Konfiguration öffnen | 2.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 39, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 326 |
Konfiguration öffnen | 2.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 48, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 344 |
Konfiguration öffnen | 3.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 39, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 362 |
Konfiguration öffnen | 3.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 68, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 384 |
Konfiguration öffnen | 3.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. |
Konfiguration öffnen | 3.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 39, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 362 |
Konfiguration öffnen | 3.000 kg | mittel: min. 2.620 mm / max. 3.370 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | mittel: min. 2.620 mm / max. 3.370 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 2.720 / 3.470 | 2.350 / 3.110 | 750 | 1.870 / 1.880 | Alu-Träger: 2 x 68, Seitengestell: 2 x 86, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 384 |
Konfiguration öffnen | 2.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 39, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 348 |
Konfiguration öffnen | 2.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 48, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 366 |
Konfiguration öffnen | 2.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 57, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 384 |
Konfiguration öffnen | 2.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | teil- bzw. steckbarer Alu-Träger | 7.000 mm / 7.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 66, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 402 |
Konfiguration öffnen | 2.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | teil- bzw. steckbarer Alu-Träger | 8.000 mm / 8.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 107, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 484 |
Konfiguration öffnen | 2.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 39, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 348 |
Konfiguration öffnen | 2.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 48, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 366 |
Konfiguration öffnen | 3.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | teil- bzw. steckbarer Alu-Träger | 4.000 mm / 4.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 39, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 348 |
Konfiguration öffnen | 3.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | teil- bzw. steckbarer Alu-Träger | 5.000 mm / 5.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 68, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 406 |
Konfiguration öffnen | 3.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | teil- bzw. steckbarer Alu-Träger | 6.000 mm / 6.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. | k.A. |
Konfiguration öffnen | 3.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | Alu-Träger "am Stück" | 4.000 mm / 4.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 39, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 348 |
Konfiguration öffnen | 3.000 kg | hoch: min. 3.030 mm / max. 4.180 mm | Alu-Träger "am Stück" | 5.000 mm / 5.100 mm | hoch: min. 3.030 mm / max. 4.180 mm | 81 x 81 | 220 x 60 | eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste | 3.120 / 4.270 | 2.770 / 3.920 | 1.150 | 2.220 / 2.190 | Alu-Träger: 2 x 68, Seitengestell: 2 x 110, Laufkatze: 17, Horizontalversteller: 23, Aufsteckstutzen: 10 | 406 |
