Alu-Portalkran - stationär

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
Alu-Portalkran - stationär
Alu-Portalkran - stationär
Alu-Portalkran - stationär
Alu-Portalkran - stationär
Alu-Portalkran - stationär
Alu-Portalkran - stationär
Alu-Portalkran - stationär
Alu-Portalkran - stationär
  • 1311040-10 klein
  • 10238299
  •
  •
  •
  •
1.980,00 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Traglast

Einhängepunkt am Bolzen der Laufkatze

Alu-Träger

Träger: Lichte Weite / Gesamtlänge

Lieferumfang: 2 Stück Seitengestell, klappbar mit 2 höhenverstellbaren Trägerstützen aus... mehr
Lieferumfang:
  • 2 Stück Seitengestell, klappbar
    • mit 2 höhenverstellbaren Trägerstützen aus Aluminium-Sonderprofil, Rastermaß 50 mm,
    • mit 4 Verstellfüßen aus Aluminium-Sonderprofil, Rastermaß 40 mm,
    • die Seitengestelle lassen sich mühelos zusammenklappen und können somit platzsparend verstaut, aufbewahrt und transportiert werden,
  • 1 Stück Aluminium-Sonderprofil-Träger,
  • 1 Stück feststellbare Laufkatze: In die Laufkatze wird z.B. das Hebezeug oder entsprechende Hebebänder eingehängt. Die Laufkatze ist auf dem Alu-Träger stufenlos verschiebbar und an jeder Position arretierbar,
  • 2 Stück Anschlagpuffer: Anfahrschutz für die Laufkatze,
  • 1 Stück integrierter Horizontalversteller
    • durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Portalkrans zwischen den Seitengestellen stufenlos verschieben,
    • die Laufbahnlänge des Alu-Trägers ist variabel, dies stellt einen deutlichen Mehrwert sowie eine hohe Flexibilität für den Anwender dar.

Beim Alu-Portalkransystem handelt es sich um eine sehr mobile, flexible, höhen- und längenverstellbare, freistehende Konstruktion. Der Alu-Portalkran kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z.B. Dübelbesfestigungen oder ähnliches) notwendig.

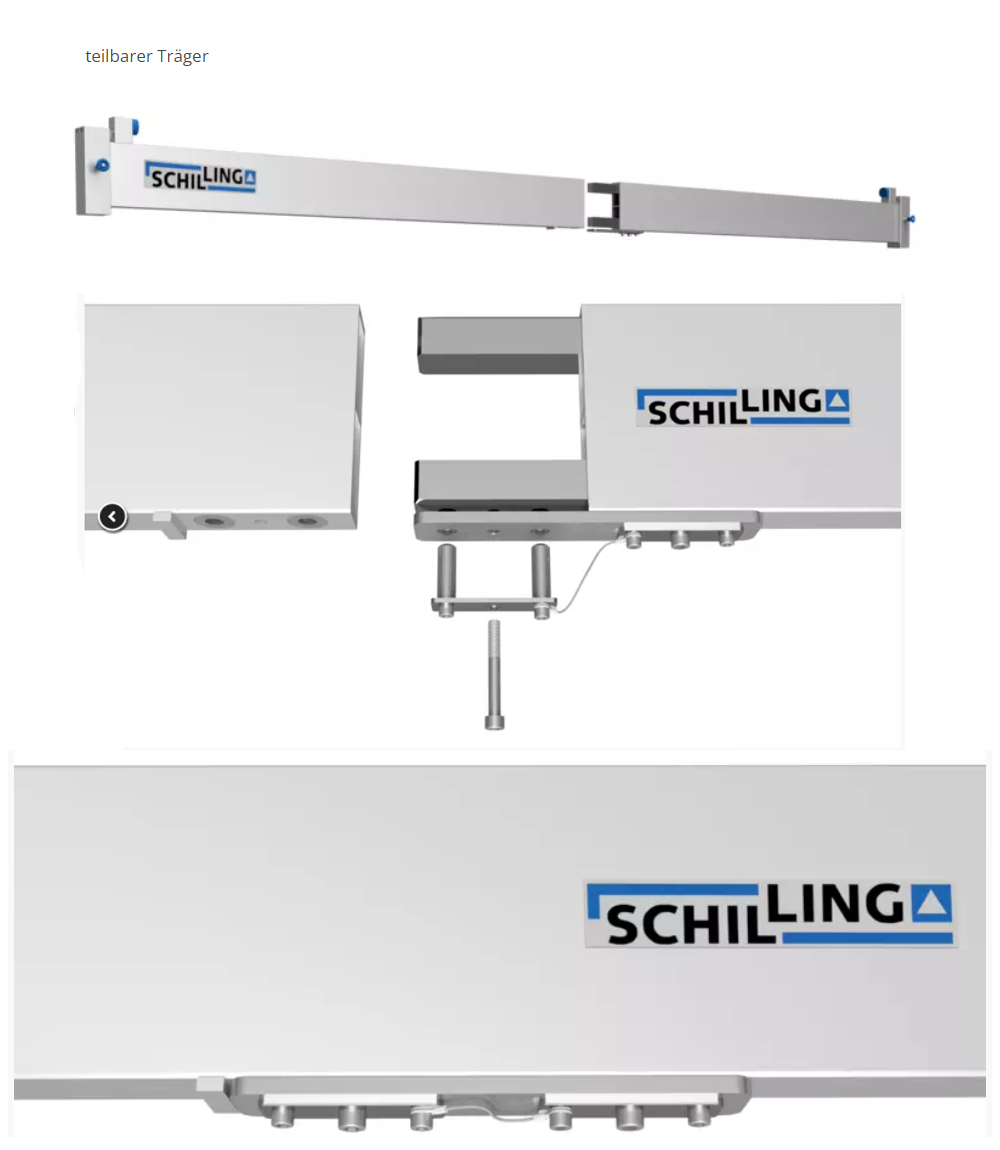

Teil- bzw. steckbarer Alu-Träger (optional, konfigurierbar): Die beiden geteilten Trägerstücke können auch wiederum als einzelner Alu-Träger verwendet werden.

Zubehör wie Wandkonsolen, Transportwagen und -kisten, Hebezeuge, Stromzuführungen sind auf Anfrage erhältlich.

Einhängepunkt am Bolzen der Laufkatze: klein: min. 1.260 mm / max. 2.360 mm
Trägerstütze (mm): 61 x 61
Trägerprofil (mm): 200 x 50
Trägeraufnahme: eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste
Gesamthöhe min. / max. (mm): 1.640 / 2.740
Unterkante Alu-Träger min. / max. (mm): 1.350 / 2.450
Verstellbereich Trägerstütze / Verstellfuß (mm): 700 / 400
Seitengestell Breite / Höhe (mm): 1.300 / 1.160
Gewichte (kg): Alu-Träger: 31, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4
Gesamtgewicht (kg): 91

  Traglast Einhängepunkt am Bolzen der Laufkatze Alu-Träger Träger: Lichte Weite / Gesamtlänge Einhängepunkt am Bolzen der Laufkatze Trägerstütze (mm) Trägerprofil (mm) Trägeraufnahme Gesamthöhe min. / max. (mm) Unterkante Alu-Träger min. / max. (mm) Verstellbereich Trägerstütze / Verstellfuß (mm) Seitengestell Breite / Höhe (mm) Gewichte (kg) Gesamtgewicht (kg)
Konfiguration öffnen 1.000 kg klein: min. 1.260 mm / max. 2.360 mm teil- bzw. steckbarer Alu-Träger 5.000 mm / 5.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 200 x 50 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.350 / 2.450 700 / 400 1.300 / 1.160 Alu-Träger: 43, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 103
Konfiguration öffnen 1.000 kg klein: min. 1.260 mm / max. 2.360 mm teil- bzw. steckbarer Alu-Träger 6.000 mm / 6.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 57, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 117
Konfiguration öffnen 1.000 kg klein: min. 1.260 mm / max. 2.360 mm teil- bzw. steckbarer Alu-Träger 7.000 mm / 7.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 66, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 126
Konfiguration öffnen 1.000 kg klein: min. 1.260 mm / max. 2.360 mm teil- bzw. steckbarer Alu-Träger 8.000 mm / 8.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 107, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 167
Konfiguration öffnen 1.500 kg klein: min. 1.260 mm / max. 2.360 mm teil- bzw. steckbarer Alu-Träger 4.000 mm / 4.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 39, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 99
Konfiguration öffnen 1.500 kg klein: min. 1.260 mm / max. 2.360 mm teil- bzw. steckbarer Alu-Träger 5.000 mm / 5.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 68, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 128
Konfiguration öffnen 1.500 kg klein: min. 1.260 mm / max. 2.360 mm teil- bzw. steckbarer Alu-Träger 6.000 mm / 6.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 81, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 141
Konfiguration öffnen 1.000 kg klein: min. 1.260 mm / max. 2.360 mm Alu-Träger "am Stück" 4.000 mm / 4.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 200 x 50 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 31, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 91
Konfiguration öffnen 1.000 kg klein: min. 1.260 mm / max. 2.360 mm Alu-Träger "am Stück" 5.000 mm / 5.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 200 x 50 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 43, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 103
Konfiguration öffnen 1.500 kg klein: min. 1.260 mm / max. 2.360 mm Alu-Träger "am Stück" 4.000 mm / 4.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 39, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 99
Konfiguration öffnen 1.500 kg klein: min. 1.260 mm / max. 2.360 mm Alu-Träger "am Stück" 5.000 mm / 5.100 mm klein: min. 1.260 mm / max. 2.360 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 1.640 / 2.740 1.330 / 2.430 700 / 400 1.300 / 1.160 Alu-Träger: 68, Seitengestell: 2 x 24, Laufkatze: 8, Horizontalversteller: 4 128
Konfiguration öffnen 1.000 kg mittel: min. 1.740 mm / max. 2.990 mm teil- bzw. steckbarer Alu-Träger 4.000 mm / 4.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 200 x 50 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.080 850 / 400 1.740 / 1.540 Alu-Träger: 31, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 97
Konfiguration öffnen 1.000 kg mittel: min. 1.740 mm / max. 2.990 mm teil- bzw. steckbarer Alu-Träger 5.000 mm / 5.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 200 x 50 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.080 850 / 400 1.740 / 1.540 Alu-Träger: 43, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 109
Konfiguration öffnen 1.000 kg mittel: min. 1.740 mm / max. 2.990 mm teil- bzw. steckbarer Alu-Träger 6.000 mm / 6.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 57, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 123
Konfiguration öffnen 1.000 kg mittel: min. 1.740 mm / max. 2.990 mm teil- bzw. steckbarer Alu-Träger 7.000 mm / 7.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 66, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 132
Konfiguration öffnen 1.000 kg mittel: min. 1.740 mm / max. 2.990 mm teil- bzw. steckbarer Alu-Träger 8.000 mm / 8.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 107, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 173
Konfiguration öffnen 1.500 kg mittel: min. 1.740 mm / max. 2.990 mm teil- bzw. steckbarer Alu-Träger 4.000 mm / 4.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 39, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 105
Konfiguration öffnen 1.500 kg mittel: min. 1.740 mm / max. 2.990 mm teil- bzw. steckbarer Alu-Träger 5.000 mm / 5.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 68, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 134
Konfiguration öffnen 1.500 kg mittel: min. 1.740 mm / max. 2.990 mm teil- bzw. steckbarer Alu-Träger 6.000 mm / 6.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 81, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 147
Konfiguration öffnen 1.000 kg mittel: min. 1.740 mm / max. 2.990 mm Alu-Träger "am Stück" 4.000 mm / 4.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 200 x 50 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 31, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 97
Konfiguration öffnen 1.000 kg mittel: min. 1.740 mm / max. 2.990 mm Alu-Träger "am Stück" 5.000 mm / 5.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 200 x 50 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 43, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 109
Konfiguration öffnen 1.500 kg mittel: min. 1.740 mm / max. 2.990 mm Alu-Träger "am Stück" 4.000 mm / 4.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 39, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 105
Konfiguration öffnen 1.500 kg mittel: min. 1.740 mm / max. 2.990 mm Alu-Träger "am Stück" 5.000 mm / 5.100 mm mittel: min. 1.740 mm / max. 2.990 mm 61 x 61 220 x 60 eine Seite: Hülse 82 x 82 mm, 270 mm lang; andere Seite: Abschlussleiste 2.120 / 3.370 1.830 / 3.060 850 / 400 1.740 / 1.540 Alu-Träger: 68, Seitengestell: 2 x 27, Laufkatze: 8, Horizontalversteller: 4 134
Konfiguration öffnen 1.000 kg hoch: min. 2.320 mm / max. 4.020 mm teil- bzw. steckbarer Alu-Träger 4.000 mm / 4.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 200 x 50 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.410 / 4.110 1.300 / 400 2.240 / 1.970 Alu-Träger: 31, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 149
Konfiguration öffnen 1.000 kg hoch: min. 2.320 mm / max. 4.020 mm teil- bzw. steckbarer Alu-Träger 5.000 mm / 5.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 200 x 50 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.410 / 4.110 1.300 / 400 2.240 / 1.970 Alu-Träger: 43, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 161
Konfiguration öffnen 1.000 kg hoch: min. 2.320 mm / max. 4.020 mm teil- bzw. steckbarer Alu-Träger 6.000 mm / 6.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 220 x 60 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 57, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 175
Konfiguration öffnen 1.000 kg hoch: min. 2.320 mm / max. 4.020 mm teil- bzw. steckbarer Alu-Träger 7.000 mm / 7.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 220 x 60 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 66, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 184
Konfiguration öffnen 1.000 kg hoch: min. 2.320 mm / max. 4.020 mm teil- bzw. steckbarer Alu-Träger 8.000 mm / 8.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 220 x 60 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 107, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 225
Konfiguration öffnen 1.500 kg hoch: min. 2.320 mm / max. 4.020 mm teil- bzw. steckbarer Alu-Träger 4.000 mm / 4.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 220 x 60 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 39, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 157
Konfiguration öffnen 1.500 kg hoch: min. 2.320 mm / max. 4.020 mm teil- bzw. steckbarer Alu-Träger 5.000 mm / 5.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 220 x 60 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 68, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 186
Konfiguration öffnen 1.500 kg hoch: min. 2.320 mm / max. 4.020 mm teil- bzw. steckbarer Alu-Träger 6.000 mm / 6.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 220 x 60 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 81, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 199
Konfiguration öffnen 1.000 kg hoch: min. 2.320 mm / max. 4.020 mm Alu-Träger "am Stück" 4.000 mm / 4.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 200 x 50 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 31, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 149
Konfiguration öffnen 1.000 kg hoch: min. 2.320 mm / max. 4.020 mm Alu-Träger "am Stück" 5.000 mm / 5.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 200 x 50 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 43, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 161
Konfiguration öffnen 1.500 kg hoch: min. 2.320 mm / max. 4.020 mm Alu-Träger "am Stück" 4.000 mm / 4.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 220 x 60 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 39, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 157
Konfiguration öffnen 1.500 kg hoch: min. 2.320 mm / max. 4.020 mm Alu-Träger "am Stück" 5.000 mm / 5.100 mm hoch: min. 2.320 mm / max. 4.020 mm 71 x 71 220 x 60 eine Seite: Hülse 92 x 92 mm, 380 mm lang; andere Seite: Abschlussleiste 2.700 / 4.400 2.390 / 4.090 1.300 / 400 2.240 / 1.970 Alu-Träger: 68, Seitengestell: 2 x 50, Laufkatze: 8, Horizontalversteller: 4 186
