DIN-Stahlwinde No. 10

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
DIN-Stahlwinde No. 10, 1500 kg
Artikelbild für "".

  • 1022035
  • 10296960
  • 3.000 kg
  • mit Sicherheitsratschenkurbel
337,40 €

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 3-5 Wochen

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Tragfähigkeit

Kurbel

Bei der DIN-Stahlwinde No. 10 handelt es sich um ein äußerst variabel einsetzbares... mehr

Bei der DIN-Stahlwinde No. 10 handelt es sich um ein äußerst variabel einsetzbares Werkzeug, das sich durch seine einfache und effektive Konstruktion in Industrie und Werkstatt etabliert hat.

Die DIN-Stahlwinde wird benutzt zum Heben, Senken, Festhalten und Verspannen von Lasten von 1,5 t bis 10 t in allen erdenklichen Positionen.

Durch Optimierung der eingesetzten Getriebeteile ist es uns in der Vergangenheit gelungen, die Abwicklung zu optimieren und damit die Arbeit zu erleichtern und den Verschleiß zu reduzieren.

Made in Germany.

Kurbel: Die DIN-Stahlwinde No. 12 ist optional mit Sicherheitskurbel oder Sicherheits-Ratschenkurbel lieferbar:
Sicherheitskurbel: Die Sicherheitskurbel hält zusammen mit der Doppelsperrklinke mit Nirostahlfeder die Last in jeder Höhe fest. Sie entspricht den berufsgenossenschaftlichen Vorschriften. Beim Rechtsdrehen wird die Last gehoben, bei Linksdrehen wird die Last gesenkt. Sicherheitskurbeln sind mit einem Vierkant von 14 mm sowie einer Kurbellänge von 250 mm für Winden von 1,5 bis 7,5 t und mit einem Vierkant von 17 mm für eine Kurbelarmlänge von 300 mm für Winden 10,0 t ausgestattet.

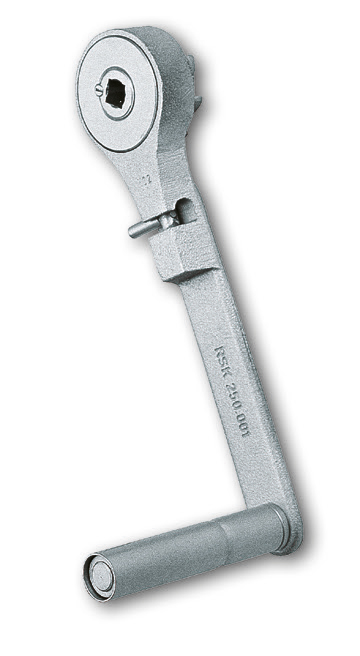

Sicherheits-Ratschenkurbel: Die Sicherheits-Ratschenkurbel ist vom Aufbau und der Verwendbarkeit wie die Sicherheitskurbel geeignet. Man setzt sie bei Arbeiten auf engstem Raum ein, wo der Kurbelarm nicht um 360° gedreht werden kann. Durch Auf- und Abwärtsbewegen der Sicherheits-Ratschenkurbel kann die Last gehoben und gesenkt werden. Heben oder Senken wird durch Umlegen eines Hebels am Kurbelarm eingestellt.

Tragfähigkeit (kg): 3.000
Bauhöhe (mm): 725
Hubhöhe (mm): 350
Klauenhöhe in tiefster Stellung (mm): 75
Gewicht (kg): 20

  Tragfähigkeit Kurbel Tragfähigkeit (kg) Bauhöhe (mm) Hubhöhe (mm) Klauenhöhe in tiefster Stellung (mm) Gewicht (kg)
Konfiguration öffnen 3.000 kg mit Sicherheitskurbel 3.000 725 350 75 20
Konfiguration öffnen 5.000 kg mit Sicherheitskurbel 5.000 725 300 70 24
Konfiguration öffnen 10.000 kg mit Sicherheitskurbel 10.000 725 300 90 42
Konfiguration öffnen 1.500 kg mit Sicherheitsratschenkurbel 1.500 725 350 70 12
Konfiguration öffnen 3.000 kg mit Sicherheitsratschenkurbel 3.000 725 350 75 20
Konfiguration öffnen 5.000 kg mit Sicherheitsratschenkurbel 5.000 725 300 70 24
Konfiguration öffnen 10.000 kg mit Sicherheitsratschenkurbel 10.000 725 300 90 42
