Hebelzug DELTA Red Premium

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
Artikelbild für "".
Artikelbild für "".
Hebelzug Red Premium
Hebelzug Red Premium
Hebelzug Red Premium
Hebelzug Red Premium
  • DR.0.0523200.OP
  • 10782014
  • 3.200 kg
  • Lieferung ohne Lastkette
  • mit Überlastschutz
228,00 €

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 5-10 Werktage

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Tragfähigkeit

Hub

Überlastschutz

Wartungsfreundliches Design. Bremse und Getriebe sind einfach zugänglich. Getriebe geführt... mehr
  • Wartungsfreundliches Design. Bremse und Getriebe sind einfach zugänglich.
  • Getriebe geführt von hochwertigen Lagern.
  • Präzisionsgefertigte Wellen, Kettennuss und Zahnräder ermöglichen reibungslosen Betrieb.
  • Hochfestes Doppelgehäuse bietet Schutz vor Staub und Wasser.
  • Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen.
  • Ergonomischer Hebel mit Gummigriff.
  • Optimierte Lastkettenführung.
  • Verbesserte Kettenfreilaufschaltung (Handrad hervorziehen).
  • Keine minimale Belastung zum Aktivieren des Ratschenmechanismus erforderlich.
  • Verbesserte, korrosionsbeständige, geschlossene Zylinderrollenlager.
  • Der kompakte Hebel reduziert das Gewicht und ermöglicht den Betrieb in engem Platz.
  • Stahlguss-Handrad bietet verbesserte Leistung.
  • Abweichende Hubhöhen auf Anfrage lieferbar - bitte sprechen Sie uns an.
  • Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung.
Strangzahl: 1
Durchmesser Lastkette (mm): 10 x 30
Kraftaufwand bei Volllast (N): 335
Hebelumdrehungen für 1m Hub: 60
Eigengewicht ohne Lastkette (kg): 16,2

  Tragfähigkeit Hub Überlastschutz Strangzahl Durchmesser Lastkette (mm) Kraftaufwand bei Volllast (N) Hebelumdrehungen für 1m Hub Eigengewicht ohne Lastkette (kg)
Konfiguration öffnen 1.600 kg Lieferung ohne Lastkette ohne Überlastschutz 1 8 x 24 355 63 8,5
Konfiguration öffnen 3.200 kg Lieferung ohne Lastkette ohne Überlastschutz 1 10 x 30 335 60 16,2
Konfiguration öffnen 6.300 kg Lieferung ohne Lastkette ohne Überlastschutz 2 10 x 30 350 119 21,9
Konfiguration öffnen 800 kg 1,5 m ohne Überlastschutz 1 6 x 18 180 54 5,6
Konfiguration öffnen 1.600 kg 1,5 m ohne Überlastschutz 1 8 x 24 355 63 8,5
Konfiguration öffnen 3.200 kg 1,5 m ohne Überlastschutz 1 10 x 30 335 60 16,2
Konfiguration öffnen 6.300 kg 1,5 m ohne Überlastschutz 2 10 x 30 350 119 21,9
Konfiguration öffnen 800 kg 3,0 m ohne Überlastschutz 1 6 x 18 180 54 5,6
Konfiguration öffnen 1.600 kg 3,0 m ohne Überlastschutz 1 8 x 24 355 63 8,5
Konfiguration öffnen 3.200 kg 3,0 m ohne Überlastschutz 1 10 x 30 335 60 16,2
Konfiguration öffnen 6.300 kg 3,0 m ohne Überlastschutz 2 10 x 30 350 119 21,9
Konfiguration öffnen 800 kg Lieferung ohne Lastkette mit Überlastschutz 1 6 x 18 180 54 5,6
Konfiguration öffnen 1.600 kg Lieferung ohne Lastkette mit Überlastschutz 1 8 x 24 355 63 8,5
Konfiguration öffnen 3.200 kg Lieferung ohne Lastkette mit Überlastschutz 1 10 x 30 335 60 16,2
Konfiguration öffnen 6.300 kg Lieferung ohne Lastkette mit Überlastschutz 2 10 x 30 350 119 21,9
Konfiguration öffnen 800 kg 1,5 m mit Überlastschutz 1 6 x 18 180 54 5,6
Konfiguration öffnen 1.600 kg 1,5 m mit Überlastschutz 1 8 x 24 355 63 8,5
Konfiguration öffnen 3.200 kg 1,5 m mit Überlastschutz 1 10 x 30 335 60 16,2
Konfiguration öffnen 6.300 kg 1,5 m mit Überlastschutz 2 10 x 30 350 119 21,9
Konfiguration öffnen 800 kg 3,0 m mit Überlastschutz 1 6 x 18 180 54 5,6
Konfiguration öffnen 1.600 kg 3,0 m mit Überlastschutz 1 8 x 24 355 63 8,5
Konfiguration öffnen 3.200 kg 3,0 m mit Überlastschutz 1 10 x 30 335 60 16,2
Konfiguration öffnen 6.300 kg 3,0 m mit Überlastschutz 2 10 x 30 350 119 21,9

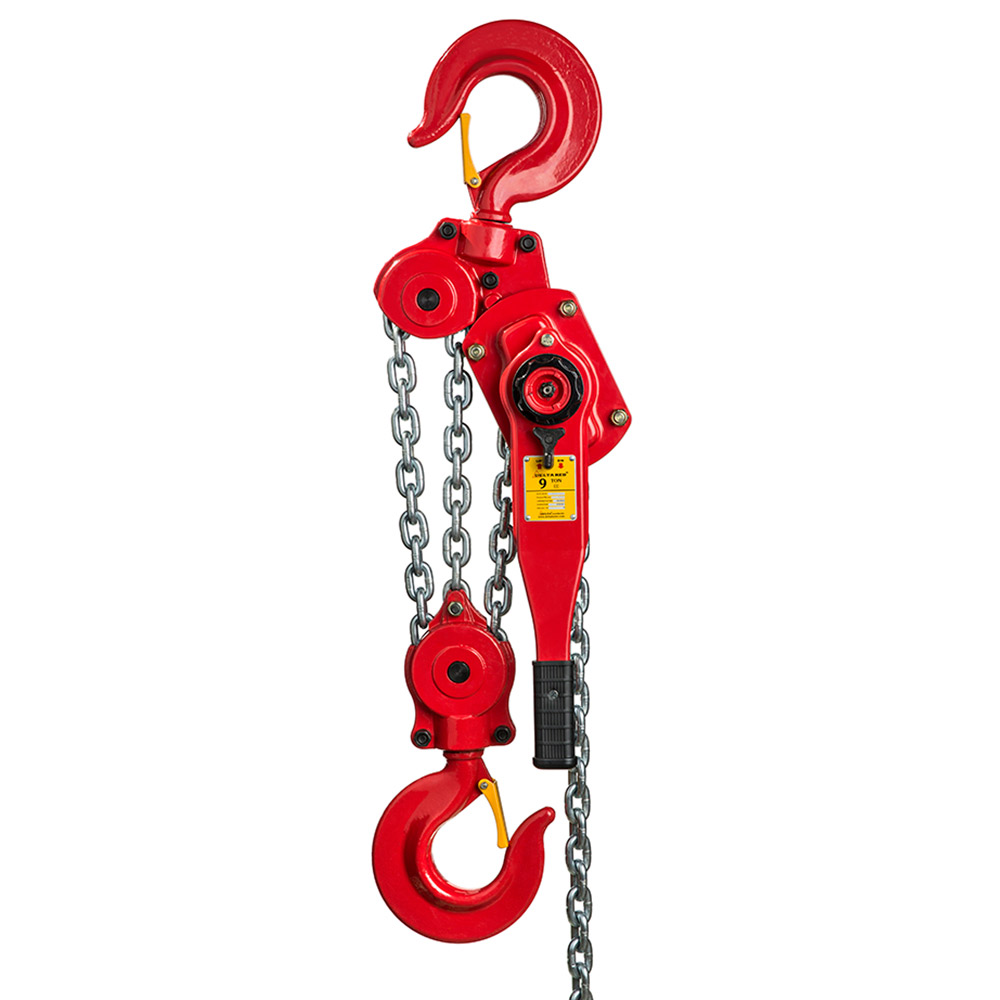

Konfiguration öffnen 9.000 kg Lieferung ohne Lastkette ohne Überlastschutz 3 10 x 30 323 179 32,1
Konfiguration öffnen 9.000 kg 1,5 m ohne Überlastschutz 3 10 x 30 323 179 32,1
Konfiguration öffnen 9.000 kg 3,0 m ohne Überlastschutz 3 10 x 30 323 179 32,1
