Universalzylinder YH

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
Universalzylinder YH
Universalzylinder YH
Universalzylinder YH
Universalzylinder YH
  • YH-5/30
  • 10670000
  •
533,00 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Modell (Zylinderklasse)

Universal-Zylinder Modell YH: Doppeltwirkend mit hydraulischem Kolbenrückzug, Druckkraft 5 t -... mehr
Universal-Zylinder Modell YH: Doppeltwirkend mit hydraulischem Kolbenrückzug, Druckkraft 5 t - 200 t

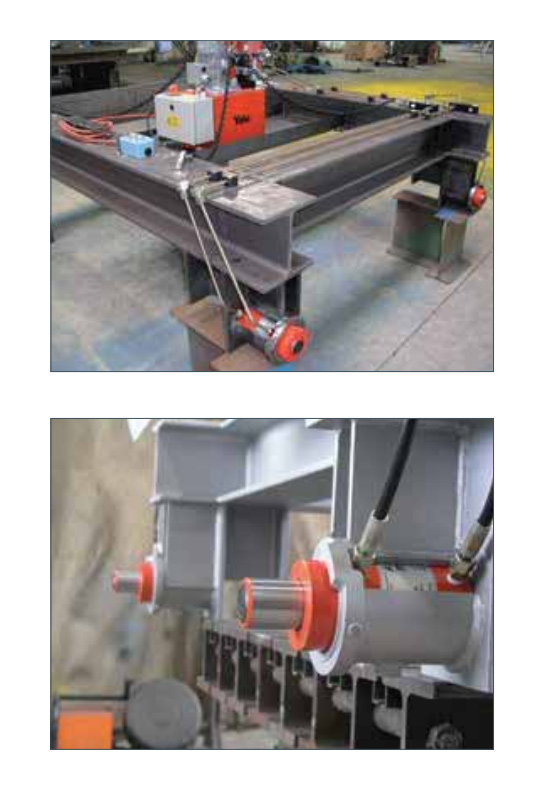

Universal-Zylinder mit sehr hoher Lebensdauer und schnellem hydraulischem Rückhub mit hoher Rückzugskraft. Der äußerst robuste Aufbau aus hervorragenden Grundmaterialien und die lange Kolbenführung machen diese Zylinderbaureihe ideal für härteste Einsatzbedingungen. Typische Anwendungsbereiche der doppeltwirkenden Universal-Zylinder sind der Pressen- und Vorrichtungsbau, Schwermontagen und Groß-Reparaturen, schwerer Stahl-, Schiff- und Brückenbau, Off-Shore sowie alle industriellen Einsätze die hohe Druck- und Zugkräfte erfordern.

Ausstattung und Verarbeitung
  • Yale ChroMo-Design,
  • Betriebsdruck max. 700 bar,
  • doppeltwirkend mit hydraulischem Kolbenrückzug,
  • besonders seitenlastverträglich durch lange Kolbenführungen,
  • Hublängen von 30 bis 500 mm,
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet,
  • doppelte Bronzeführung der hartverchromten Kolbenstange,
  • mit metrischen Befestigungsgewinden am Zylindergehäuse, im Zylinderboden und in der Kolbenstange,
  • vollbelastbarer Stoppring als Kolben-Endanschlag,
  • mit auswechselbarem, gehärtetem Druckstück,
  • mit Schmutzabstreifer,
  • Ölanschlussgewinde 3/8 NPT,
  • einschließlich zwei Kupplungsmuffen Modell CFY-1,
  • ab Modell YH-30/200 mit Tragegriff,
  • ab Modell YH-50/350 mit zwei Trageringen.
Zylinderklasse (t): 5
Druckkraft Druck (kN): 50
Druckkraft Zug (kN): 22
Hub (mm): 30
Wirksame Kolbenfläche Druck (cm²): 7,2
Wirksame Kolbenfläche Zug (cm²): 3,1
Ölvolumen max. (cm³): 21
Bauhöhe eingefahren (mm): 160
Zylinderaußendurchmesser (mm): 55
Gewicht (kg): 2,5
