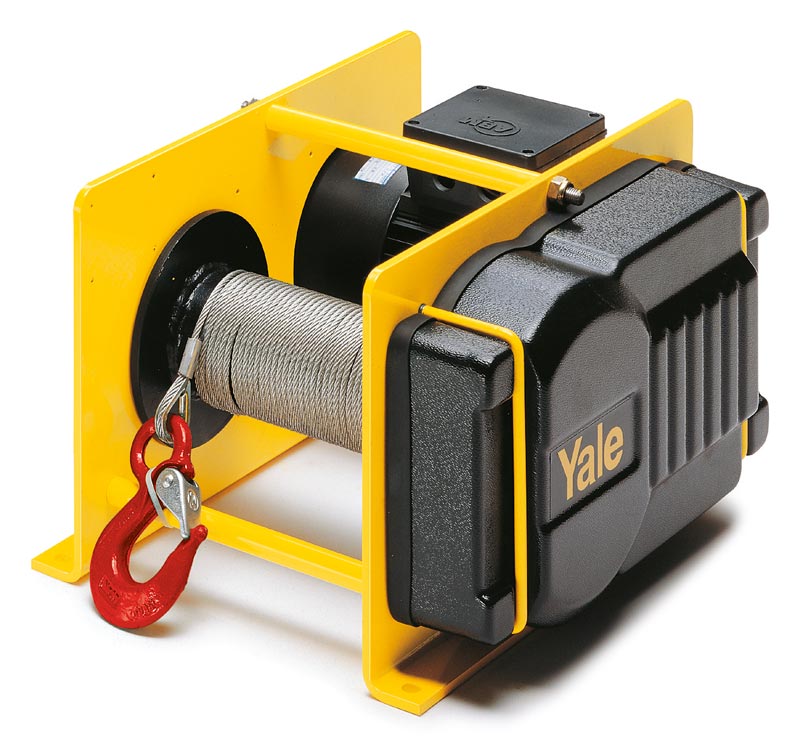

Elektroseilwinde Yale RPE

Seilwinden der Baureihe RPE sind ganz auf Leistung, Effizienz und Sicherheit konzipiert. Die kompakte, robuste Bauweise und der universelle Seilabgang ermöglichen den individuellen Einsatz in nahezu jeder Lage für das Heben und Ziehen von Lasten.

Die Auslegung der Winden entspricht DIN 15020 – Triebwerksgruppe 1 Bm/M3, der DGUV Vorschrift 54 Winden, Hub- und Zuggeräte (BGV D8) und selbstverständlich der EG-Maschinenrichtlinie.

Jede Seilwinde wird im Werk mit Überlast geprüft und mit einem Prüfzeugnis unter Angabe der Seriennummer und einer Betriebsanleitung mit integrierter EG-Herstellererklärung ausgeliefert.

Ausstattung und Verarbeitung

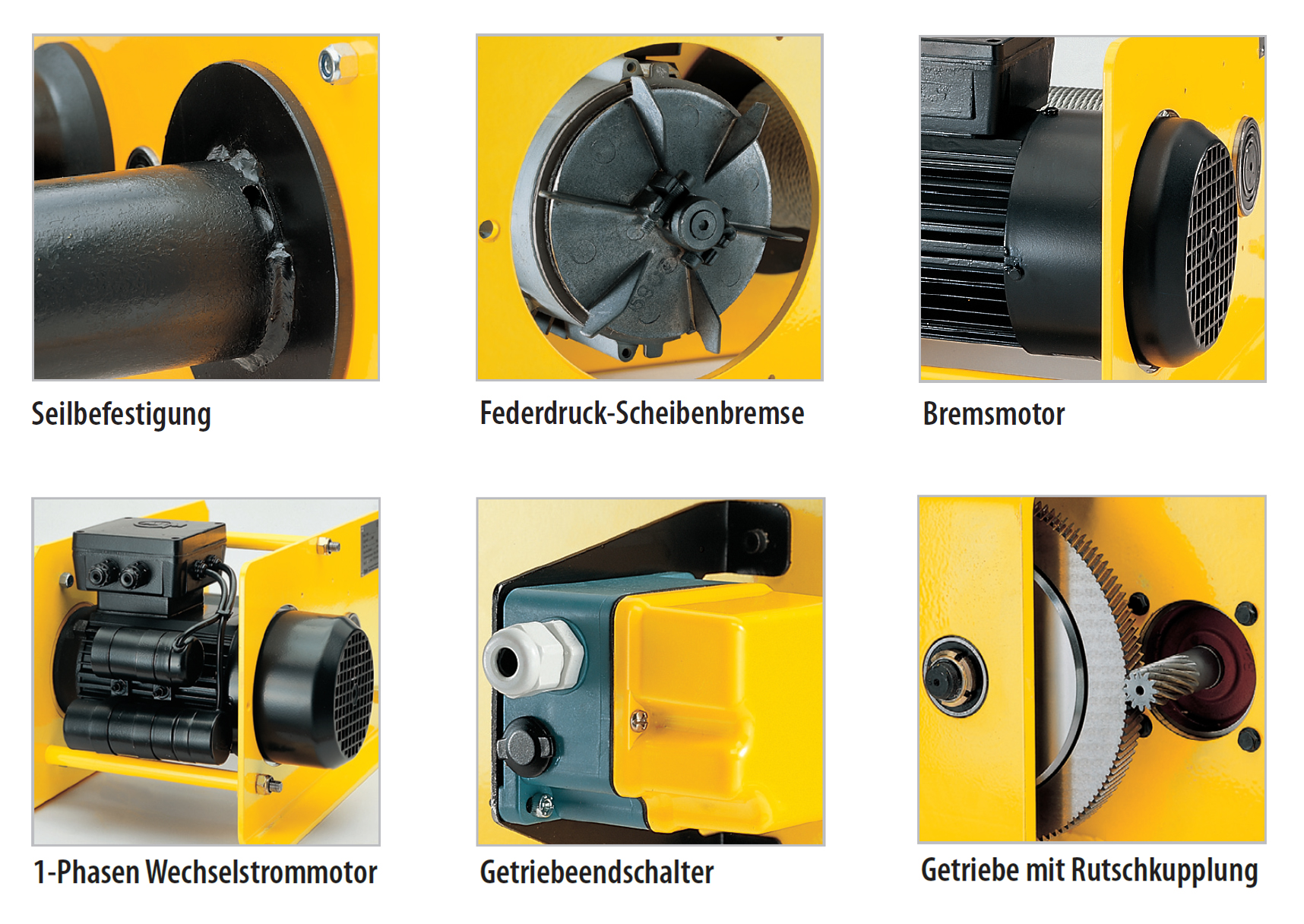

• Der innenliegende Bremsmotor ermöglicht kompakte Abmessungen der Winde.
• Standard: Eurospannung 400 V/230 V, 3 Phasen, 50 Hz oder 230V, 1 Phase, 50 Hz,
• Schutzart IP 54
• Isolierstoffklasse F
• Einstellbare Rutschkupplung zum Schutz der Winde vor Überlastung bei Modell RPE 10-6 und RPE 20-6 serienmäßig.
• Stirnradgetriebe mit Schrägverzahnung der 1. Stufe, sorgt für hohe Laufruhe. Durch Fettschmierung in allen Baulagen einsetzbar.
• Federdruck-Scheibenbremse im Motor integriert, für den sicheren Halt der Last auch bei Stromausfall.
• Seiltrommel im Standard in glatter Ausführung, mit integrierter überwickelbarer Teilbefestigung.
• Sicheres Abschalten der Winde im Notfall durch im Steuerschalter integrierte Not-Halt-Funktion.
• Ausführungen ohne Steuerung, mit Schützsteuerung 42 V, mit Direktsteuerung.

Optionen (auf Anfrage)

• Trommeln mit Trennstegen und mehreren Seilbefestigungen für Betrieb mit zwei oder mehr Seilen.
• Getriebeendschalter zur Begrenzung des Seilweges in beide Richtungen (nur in Verbindung mit 42 V Schützsteuerung).
• Schlaffseilschalter zum automatischen Anhalten der Winde bei Nachlassen der Seilzugkraft, z. B. beim Aufsetzen der Last (nur in Verbindung mit 42 V Schützsteuerung).
• Frequenzumrichter für stufenlose Geschwindigkeitsregelung.
• Einstellbare Rutschkupplung zum Schutz der Winde vor Überlastung für die Modelle mit den Tragfähigkeiten 250 und 500 kg.
• Sonderausführungen nach DGUV Vorschrift 17 Veranstaltungs- und Produktionsstätten für szenische Darstellung (BGV C1) auf Anfrage.
• Funkfernsteuerung, nur in Verbindung mit 42 V Schützsteuerung.
• Sonderspannungen auf Anfrage.
• Motoren IP 55 inkl. Bremse mit Niro-Reibscheibe.
• Motorbremsem mit Handlüftung
• Winden in verzinkter Ausführung oder mit Sonderlackierungen.
• Seilführung für RPE 2-13, 5-6, 5-12, nur einlagig für 6 mm Seil.

Hinweise

• Sonderausführung für die Windkraftindustrie und Sonderkonstruktionen auf Anfrage,

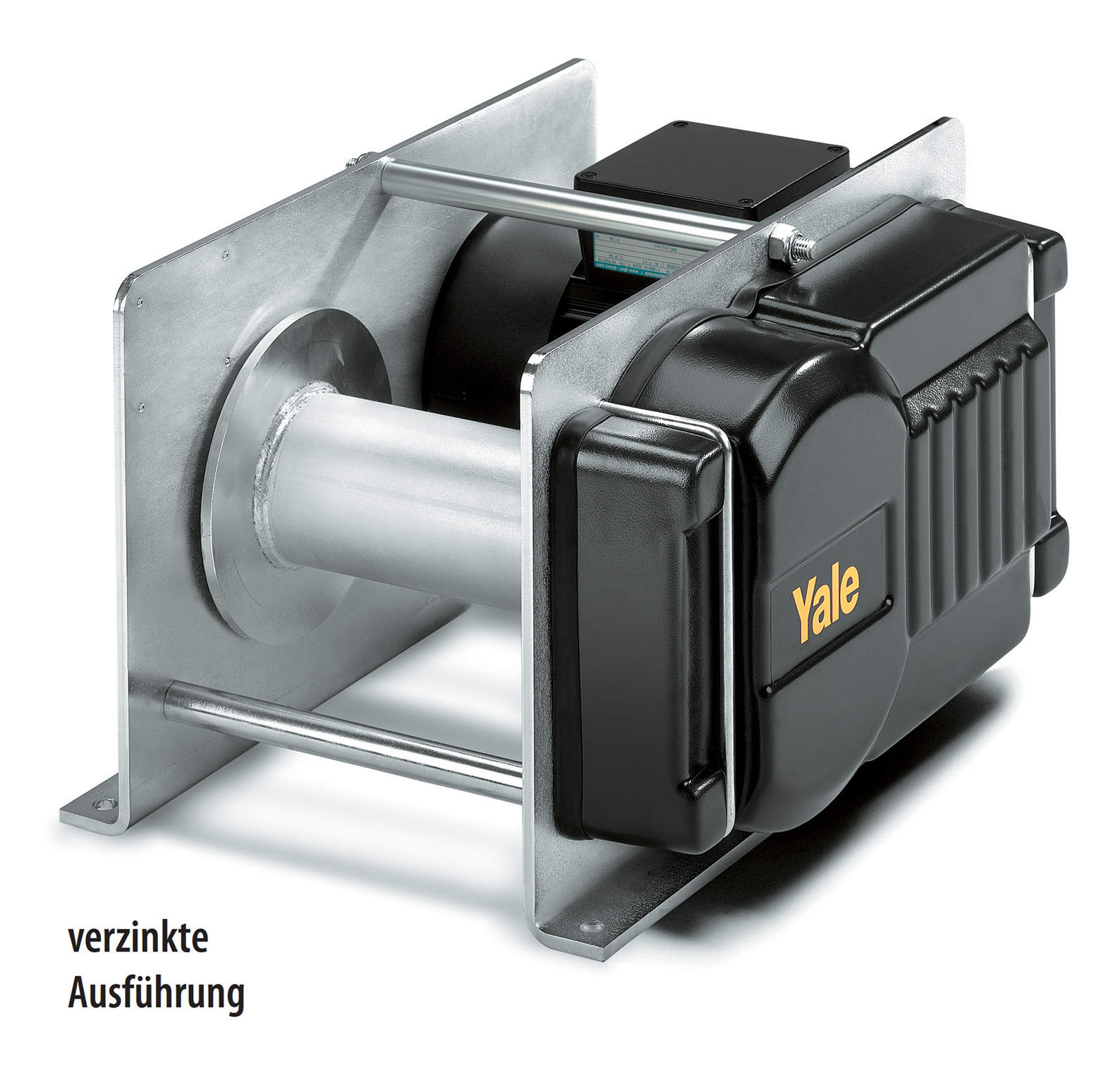

• auch in verzinkter Ausführung erhältlich,
• Bitte berücksichtigen Sie bei der Festlegung der erforderlichen Seillänge, dass mindestens 2 – 3 Wicklungen auf der Trommel verbleiben müssen,
• das bestellte Seil wird der Winde bei Auslieferung lose beigelegt. Die Befestigung erfolgt bauseitig,
• Bitte beachten: die Winden mit Einphasenstrom-Anschluss haben eine höhere Geräuschentwicklung,
• Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden.
