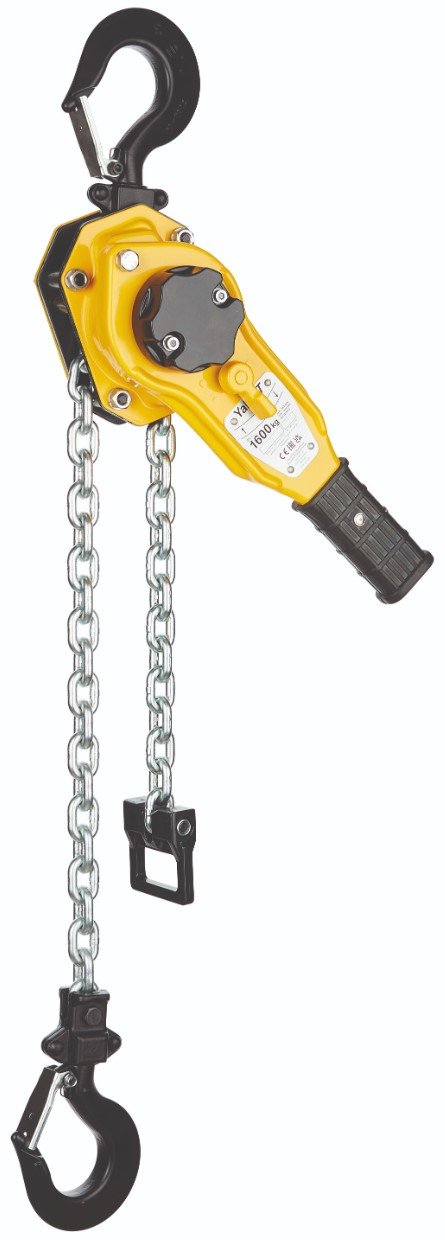

Handhebelzug PT-B
Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
- Modell: 192111365
- Artikel-Nr.: 11357006
- Tragfähigkeit: 3.200 kg
- Hubhöhe: 1,5 m
| 730,00 € |
Lieferzeit 10 Werktage
Konfigurator - Schritt für Schritt zum gewünschten Modell:
Der Yale PT-B ist die Weiterentwicklung unseres bewährten Handhebelzuges PT für den alltäglichen Einsatz, besonders unter extremen Bedingungen. Das verbesserte Design des robusten Metall-Handradessorgt dafür, dass die innenliegenden Bauteile vor dem Eindringen von Wasser und/oder Fremdkörpern besser geschützt sind. Die neu gestaltete Form der Haken und Sicherheitsbügel verhindert einseitliches Herausrutschen des Sicherheitsbügels, auch bei rauem Einsatz. Tragfähigkeiten von 800 bis 6.300 kg.
Ausstattung & Verarbeitung
- Anwenderfreundlichkeit: Geringer Kraftaufwand am Handhebel durch optimierte Getriebeübersetzung und verbesserte Lagerung im Gehäusedeckel.
- Um 30 % verkürzter Handhebel: noch leichtere Anwendung in begrenzten Räumen.

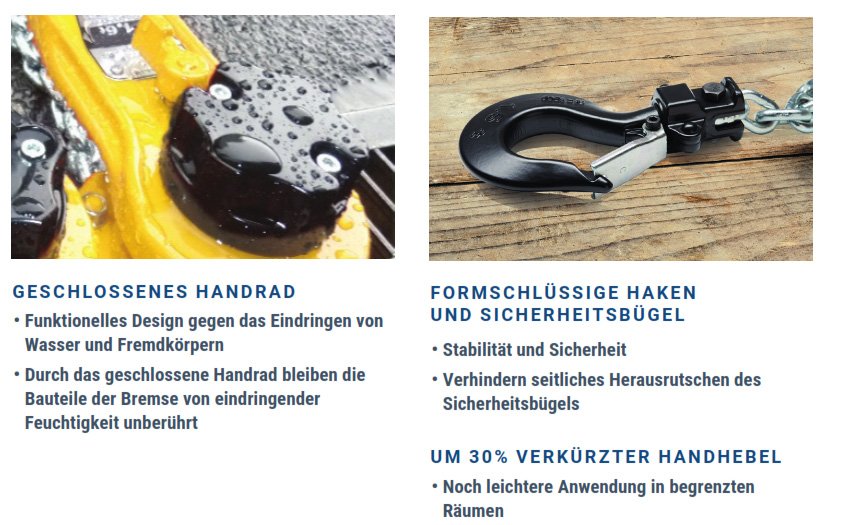

- Geschlossenes Handrad: funktionelles Design gegen das Eindringen von Wasser und Fremdkörpern; die Bauteile der Bremse bleiben von eindringender Feuchtigkeit unberührt.
- Lastdruckbremse: die auf das Prinzip des Patentes von Thomas Weston von 1875 zurückgehende Lastbremse.
- Robustes Stahlblechgehäuse: hält harter Beanspruchung auch im Aussenbereich stand.
- Zuverlässige Lastkettenführung: sichert die Lastkette gegen unbeabsichtigtes Herausrutschen.
- Rutschfester Gummigriff: zusätzlicher Schutz gegen Abrutschen.
- Einfach zu wartende drehbare Haken: geschmiedete Trag- und Lasthaken aus hochlegiertem Vergütungsstahl, öffnen sich bei Überlastung ohne zu brechen; neu gestaltete Sicherheitsbügel.
- Leichtgängige Kettenfreischaltung: schnelles Anschlagen der Last, auch einhändig; verhindert versehentliches Freischalten unter Last.
- Erhöhter Korrosionsschutz: Kettenführung, Kettenstreifer und Teile der Bremse verzinkt oder MKS-beschichtet.
- Optionale Überlastsicherung: reagiert bei Überschreitung der Tragfähigkeit um 25 %; Geräte mit schwarzem Handrad gekennzeichnet.

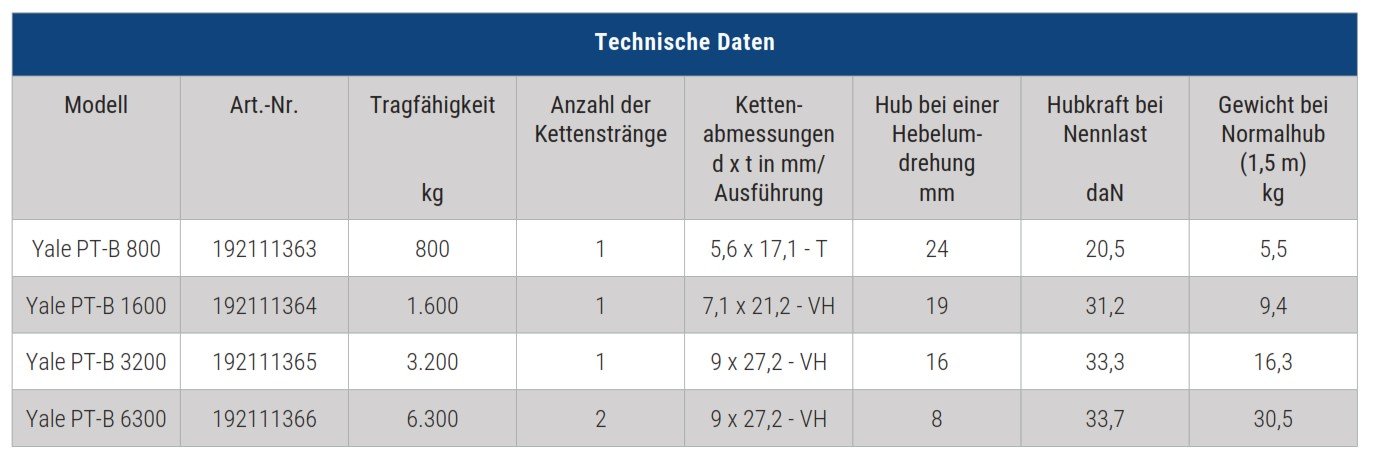

| Tragfähigkeit: | 3.200 kg |
| Hubhöhe: | 1,5 m |
| Anzahl Kettenstränge: | 1 |
| Kettenabmessungen: | 9 × 27,2 mm – VH |
| Hub je Hebelumdrehung: | 16 mm |
| Hubkraft bei Nennlast: | 33,3 daN |
| Gewicht: | 16,5 kg |
| Tragfähigkeit | Hubhöhe | Tragfähigkeit | Hubhöhe | Anzahl Kettenstränge | Kettenabmessungen | Hub je Hebelumdrehung | Hubkraft bei Nennlast | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|
| Konfiguration öffnen | 3.200 kg | 1,5 m | 3.200 kg | 1,5 m | 1 | 9 × 27,2 mm – VH | 16 mm | 33,3 daN | 16,5 kg |
| Konfiguration öffnen | 1.600 kg | 1,5 m | 1.600 kg | 1,5 m | 1 | 7,1 × 21,2 mm – VH | 19 mm | 31,2 daN | 9,9 kg |
| Konfiguration öffnen | 800 kg | 3 m | 800 kg | 3 m | 1 | 5,6 × 17,1 mm – T | 24 mm | 20,5 daN | 7,6 kg |
| Konfiguration öffnen | 800 kg | 1,5 m | 800 kg | 1,5 m | 1 | 5,6 × 17,1 mm – T | 24 mm | 20,5 daN | 5,8 kg |
| Konfiguration öffnen | 6.300 kg | 6 m | 6.300 kg | 6 m | 2 | 9 × 27,2 mm – VH | 8 mm | 33,7 daN | 39 kg |
| Konfiguration öffnen | 800 kg | 6 m (bis 15 m konfigurierbar) | 800 kg | 6 m (bis 15 m konfigurierbar) | 1 | 5,6 × 17,1 mm – T | 24 mm | 20,5 daN | 8,4 kg |
| Konfiguration öffnen | 3.200 kg | 6 m (bis 15 m konfigurierbar) | 3.200 kg | 6 m (bis 15 m konfigurierbar) | 1 | 9 × 27,2 mm – VH | 16 mm | 33,3 daN | 23,8 kg |
| Konfiguration öffnen | 6.300 kg | 1,5 m | 6.300 kg | 1,5 m | 2 | 9 × 27,2 mm – VH | 8 mm | 33,7 daN | 30,4 kg |
| Konfiguration öffnen | 3.200 kg | 3 m | 3.200 kg | 3 m | 1 | 9 × 27,2 mm – VH | 16 mm | 33,3 daN | 19,5 kg |
| Konfiguration öffnen | 1.600 kg | 6 m (bis 15 m konfigurierbar) | 1.600 kg | 6 m (bis 15 m konfigurierbar) | 1 | 7,1 × 21,2 mm – VH | 19 mm | 31,2 daN | 14,8 kg |
| Konfiguration öffnen | 6.300 kg | 3 m | 6.300 kg | 3 m | 2 | 9 × 27,2 mm – VH | 8 mm | 33,7 daN | 34 kg |
| Konfiguration öffnen | 1.600 kg | 3 m | 1.600 kg | 3 m | 1 | 7,1 × 21,2 mm – VH | 19 mm | 31,2 daN | 11,4 kg |
