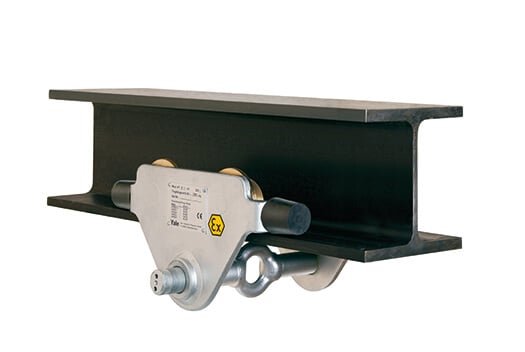

Haspelfahrwerk HTG ATEX Basic
Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
- Modell: N05300107
- Artikel-Nr.: 11365006
- Tragfähigkeit: 1.000 kg
- Flanschbereich: B-Bereich (160 - 300 mm)
| 975,00 € |
Lieferzeit 10 Werktage
Konfigurator - Schritt für Schritt zum gewünschten Modell:
Fahrwerke dienen dem genauen Positionieren und leichten Verfahren größerer Lasten in Verbindung mit einem Hand- oder Drucklufthebezeug.
Ausstattung und Verarbeitung
- Kugelgelagerte Laufrollen, gekapselt und dauergeschmiert, für optimale Laufeigenschaften.
- Die Modelle sind für einen weiten Trägerbereich und verschiedene Profile (z. B. INP, IPE und IPB) einstellbar.
- Die Vor- und Feineinstellung erfolgt durch Drehen der Ösentraverse, die für die zentrische Aufhängung des Hebezeuges sorgt und so seitliches Wandern auf dem Träger verhindert (bis Tragfähigkeit 5.000 kg, ab 8.000 kg wird die Traverse über Hülse und Scheiben justiert).
- Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1).
- Ex-Ausführung ist MKS-beschichtet.
Optional
- Fahrwerk mit Anfahrpuffern.
- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt).
- Edelstahl-Handkette bei HTG Ausführung.
- Schwenkbare Handkettenführung.
- Zusätzliche Beschichtung möglich.
| Tragfähigkeit: | 1.000 kg |
| Ex-Ausführung: | BASIC |
| Ex-Kennzeichnung: | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc |
| Trägerflanschbreite: | 160 - 300 mm |
| Trägerflanschdicke (max.): | 40 mm |
| Kurvenradius (min.): | 0,9 m |
| Handkraft bei Nennlast: | 6 daN |
| Hubhöhe: | 3 m |
| Gewicht ohne Handkette: | 14,1 kg |

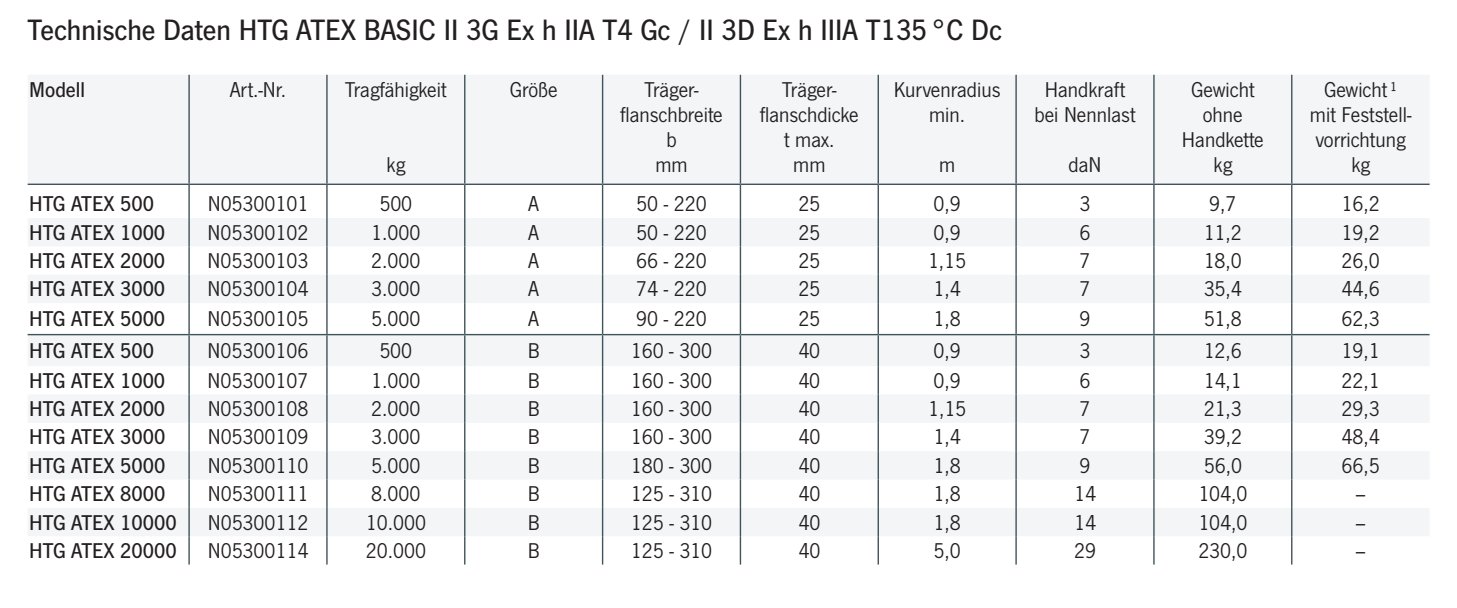

| Tragfähigkeit | Flanschbereich | Tragfähigkeit | Ex-Ausführung | Ex-Kennzeichnung | Trägerflanschbreite | Trägerflanschdicke (max.) | Kurvenradius (min.) | Handkraft bei Nennlast | Hubhöhe | Gewicht ohne Handkette | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Konfiguration öffnen | 1.000 kg | B-Bereich (160 - 300 mm) | 1.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 160 - 300 mm | 40 mm | 0,9 m | 6 daN | 3 m | 14,1 kg |
| Konfiguration öffnen | 2.000 kg | A-Bereich (66 - 220 mm) | 2.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 66 - 220 mm | 25 mm | 1,15 m | 7 daN | 3 m | 18 kg |
| Konfiguration öffnen | 2.000 kg | B-Bereich (160 - 300 mm) | 2.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 160 - 300 mm | 40 mm | 1,15 m | 7 daN | 3 m | 21,3 kg |
| Konfiguration öffnen | 500 kg | A-Bereich (50 - 220 mm) | 500 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 50 - 220 mm | 25 mm | 0,9 m | 3 daN | 3 m | 9,7 kg |
| Konfiguration öffnen | 3.000 kg | B-Bereich (160 - 300 mm) | 3.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 160 - 300 mm | 40 mm | 1,4 m | 7 daN | 3 m | 39,2 kg |
| Konfiguration öffnen | 8.000 kg | B-Bereich (125 - 310 mm) | 8.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 125 - 310 mm | 40 mm | 1,8 m | 14 daN | 3 m | 104 kg |
| Konfiguration öffnen | 500 kg | B-Bereich (160 - 300 mm) | 500 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 160 - 300 mm | 40 mm | 0,9 m | 3 daN | 3 m | 12,6 kg |
| Konfiguration öffnen | 5.000 kg | B-Bereich (180 - 300 mm) | 5.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 180 - 300 mm | 40 mm | 1,8 m | 9 daN | 3 m | 56 kg |
| Konfiguration öffnen | 3.000 kg | A-Bereich (74 - 220 mm) | 3.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 74 - 220 mm | 25 mm | 1,4 m | 7 daN | 3 m | 35,4 kg |
| Konfiguration öffnen | 10.000 kg | B-Bereich (125 - 310 mm) | 10.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 125 - 310 mm | 40 mm | 1,8 m | 14 daN | 3 m | 104 kg |
| Konfiguration öffnen | 20.000 kg | B-Bereich (125 - 310 mm) | 20.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 125 - 310 mm | 40 mm | 5,0 m | 29 daN | 3 m | 230 kg |
| Konfiguration öffnen | 5.000 kg | A-Bereich (90 - 220 mm) | 5.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 90 - 220 mm | 25 mm | 1,8 m | 9 daN | 3 m | 51,8 kg |
| Konfiguration öffnen | 1.000 kg | A-Bereich (50 - 220 mm) | 1.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 50 - 220 mm | 25 mm | 0,9 m | 6 daN | 3 m | 11,2 kg |
