Stirnradflaschenzug Yalelift ITG ATEX
Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
- Modell: N04905045-B
- Artikel-Nr.: 11363025
- Baugröße: 5.000
- Ex-Ausführung: BASIC
- Flanschbereich: B-Bereich
| 4.925,00 € |
Lieferzeit 10 Werktage
Konfigurator - Schritt für Schritt zum gewünschten Modell:

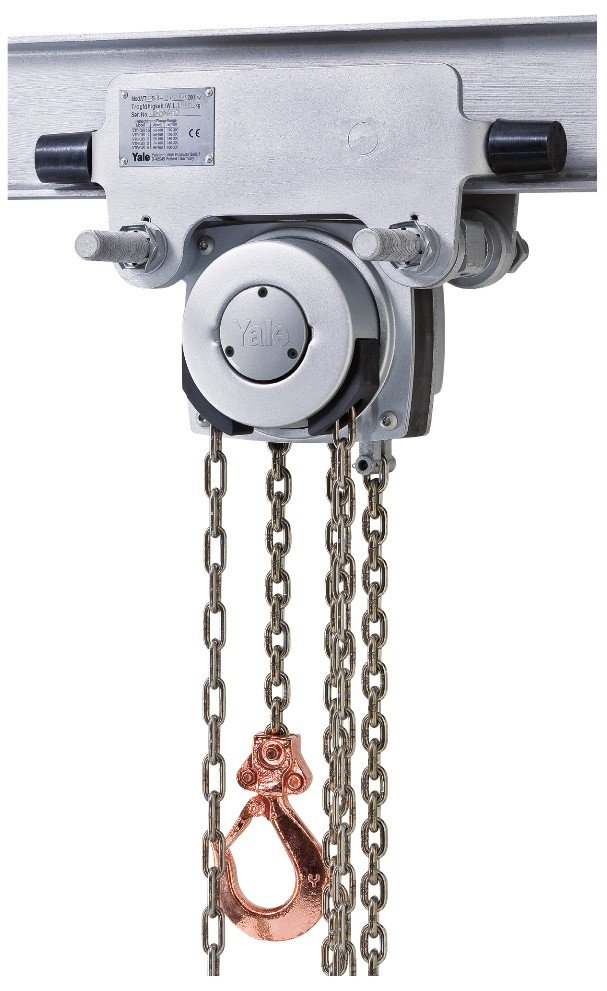

Der Yalelift ITG ATEX ist ein Stirnradflaschenzug mit integriertem Haspelfahrwerk für den Einsatz in explosionsgefährdeten Bereichen. Das Haspelfahrwerk wird über eine Haspelkette (Handkette) verfahren und ermöglicht so auch bei schweren Lasten ein kontrolliertes, kraftsparendes Verfahren entlang des Trägers. Die Kombination des Yalelift 360 mit einem sehr niedrig bauenden Handfahrwerk sorgt für mehr Einsatzflexibilität. Die Baureihe ist in drei Ex-Ausführungen (BASIC, MEDIUM, HIGH) erhältlich.
Komplett korrosionsgeschützt, Lastkette verzinkt (Edelstahl bei HIGH-Ausführung), Handkette aus Edelstahl (Niro), inkl. Puffer.
Ausstattung und Verarbeitung
- Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3.000 kg einstrangig ausgelegt, das Baumaß wurde nochmals verkürzt. So können auch niedrige Raumhöhen optimal genutzt werden.
- Das bewährte und nahezu stufenlose Verstellsystem des Fahrwerks ermöglicht die einfache und schnelle Montage durch Einstellmuttern.
- Die Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten: Größe A bis 180 mm Trägerflanschbreite (Standard, deckt ca. 80 % aller Trägerbreiten ab). Eine Umrüstung auf Größe B, bis 300 mm, ist problemlos möglich.
- Die Bronzelaufrollen (nur bei MEDIUM und HIGH) sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
- Kippsicherung und Radbruchstützen sind serienmäßig.
- Ex-Ausführung MKS-beschichtet.
- Fahrwerk mit Anfahrpuffern.
- Lasthaken ab MEDIUM Ausführung verkupfert.
- Lastkette aus Edelstahl bei HIGH Ausführung.
Optional
- Einstellbare Überlastsicherung
- Kettenspeicher
- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt).
- Zusätzliche Beschichtung möglich
Hinweis: Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden.

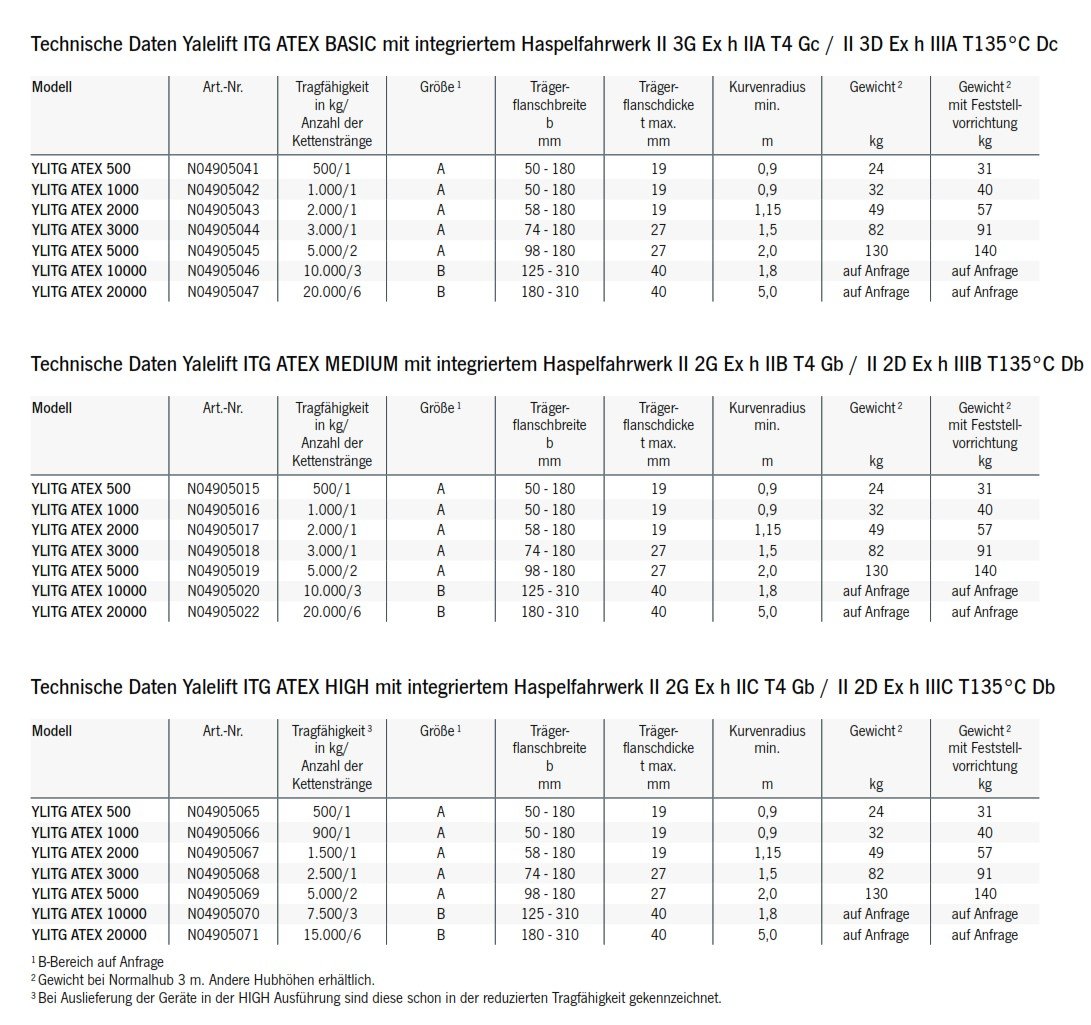

| Tragfähigkeit: | 5.000 kg |
| Ex-Ausführung: | BASIC |
| Ex-Kennzeichnung: | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc |
| Anzahl der Kettenstränge: | 2 |
| Trägerflanschbreite: | 180 - 300 mm |
| Trägerflanschdicke (max.): | 27 mm |
| Kurvenradius (min.): | 2,0 m |
| Hubhöhe: | 3 m |
| Gewicht bei 3,0 m Normalhub: | 130 kg |
| Flanschbereich | Ex-Ausführung | Baugröße | Tragfähigkeit | Ex-Ausführung | Ex-Kennzeichnung | Anzahl der Kettenstränge | Trägerflanschbreite | Trägerflanschdicke (max.) | Kurvenradius (min.) | Hubhöhe | Gewicht bei 3,0 m Normalhub | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Konfiguration öffnen | B-Bereich | BASIC | 5.000 | 5.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 2 | 180 - 300 mm | 27 mm | 2,0 m | 3 m | 130 kg |
| Konfiguration öffnen | B-Bereich | HIGH | 10.000 | 7.500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 3 | 125 - 310 mm | 40 mm | 1,8 m | 3 m | 166,7 kg |
| Konfiguration öffnen | A-Bereich | BASIC | 5.000 | 5.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 2 | 98 - 180 mm | 27 mm | 2,0 m | 3 m | 130 kg |
| Konfiguration öffnen | B-Bereich | BASIC | 3.000 | 3.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 180 - 300 mm | 27 mm | 1,5 m | 3 m | 82 kg |
| Konfiguration öffnen | A-Bereich | MEDIUM | 3.000 | 3.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 74 - 180 mm | 27 mm | 1,5 m | 3 m | 82 kg |
| Konfiguration öffnen | A-Bereich | MEDIUM | 2.000 | 2.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 58 - 180 mm | 19 mm | 1,15 m | 3 m | 49 kg |
| Konfiguration öffnen | B-Bereich | BASIC | 2.000 | 2.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 180 - 300 mm | 19 mm | 1,15 m | 3 m | 49 kg |
| Konfiguration öffnen | B-Bereich | MEDIUM | 5.000 | 5.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 2 | 180 - 300 mm | 27 mm | 2,0 m | 3 m | 130 kg |
| Konfiguration öffnen | A-Bereich | MEDIUM | 1.000 | 1.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 58 - 180 mm | 19 mm | 0,9 m | 3 m | 32 kg |
| Konfiguration öffnen | B-Bereich | HIGH | 3.000 | 2.500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 180 - 300 mm | 27 mm | 1,5 m | 3 m | 82 kg |
| Konfiguration öffnen | A-Bereich | BASIC | 1.000 | 1.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 58 - 180 mm | 19 mm | 0,9 m | 3 m | 32 kg |
| Konfiguration öffnen | B-Bereich | HIGH | 1.000 | 900 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 32 kg |
| Konfiguration öffnen | B-Bereich | HIGH | 20.000 | 15.000 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 6 | 180 - 310 mm | 40 mm | 5,0 m | 3 m | 460 kg |
| Konfiguration öffnen | A-Bereich | BASIC | 3.000 | 3.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 74 - 180 mm | 27 mm | 1,5 m | 3 m | 82 kg |
| Konfiguration öffnen | A-Bereich | HIGH | 2.000 | 1.500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 58 - 180 mm | 19 mm | 1,15 m | 3 m | 49 kg |
| Konfiguration öffnen | B-Bereich | MEDIUM | 3.000 | 3.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 180 - 300 mm | 27 mm | 1,5 m | 3 m | 82 kg |
| Konfiguration öffnen | B-Bereich | HIGH | 500 | 500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 24 kg |
| Konfiguration öffnen | B-Bereich | HIGH | 5.000 | 5.000 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 2 | 180 - 300 mm | 27 mm | 2,0 m | 3 m | 130 kg |
| Konfiguration öffnen | B-Bereich | BASIC | 500 | 500 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 24 kg |
| Konfiguration öffnen | A-Bereich | HIGH | 1.000 | 900 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 58 - 180 mm | 19 mm | 0,9 m | 3 m | 32 kg |
| Konfiguration öffnen | B-Bereich | MEDIUM | 500 | 500 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 24 kg |
| Konfiguration öffnen | B-Bereich | HIGH | 2.000 | 1.500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 180 - 300 mm | 19 mm | 1,15 m | 3 m | 49 kg |
| Konfiguration öffnen | B-Bereich | MEDIUM | 2.000 | 2.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 180 - 300 mm | 19 mm | 1,15 m | 3 m | 49 kg |
| Konfiguration öffnen | A-Bereich | HIGH | 500 | 500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 50 - 180 mm | 19 mm | 0,9 m | 3 m | 24 kg |
| Konfiguration öffnen | B-Bereich | BASIC | 1.000 | 1.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 32 kg |
| Konfiguration öffnen | A-Bereich | BASIC | 2.000 | 2.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 58 - 180 mm | 19 mm | 1,15 m | 3 m | 49 kg |
| Konfiguration öffnen | A-Bereich | MEDIUM | 5.000 | 5.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 2 | 98 - 180 mm | 27 mm | 2,0 m | 3 m | 130 kg |
| Konfiguration öffnen | A-Bereich | HIGH | 3.000 | 2.500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 74 - 180 mm | 27 mm | 1,5 m | 3 m | 82 kg |
| Konfiguration öffnen | A-Bereich | MEDIUM | 500 | 500 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 50 - 180 mm | 19 mm | 0,9 m | 3 m | 24 kg |
| Konfiguration öffnen | B-Bereich | MEDIUM | 20.000 | 20.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 6 | 180 - 310 mm | 40 mm | 5,0 m | 3 m | 460 kg |
| Konfiguration öffnen | B-Bereich | MEDIUM | 1.000 | 1.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 32 kg |
| Konfiguration öffnen | A-Bereich | HIGH | 5.000 | 5.000 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 2 | 98 - 180 mm | 27 mm | 2,0 m | 3 m | 130 kg |
| Konfiguration öffnen | B-Bereich | BASIC | 10.000 | 10.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 3 | 125 - 310 mm | 40 mm | 1,8 m | 3 m | 166,7 kg |
| Konfiguration öffnen | B-Bereich | MEDIUM | 10.000 | 10.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 3 | 125 - 310 mm | 40 mm | 1,8 m | 3 m | 166,7 kg |
| Konfiguration öffnen | B-Bereich | BASIC | 20.000 | 20.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 6 | 180 - 310 mm | 40 mm | 5,0 m | 3 m | 460 kg |
| Konfiguration öffnen | A-Bereich | BASIC | 500 | 500 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 50 - 180 mm | 19 mm | 0,9 m | 3 m | 24 kg |
