Stirnradflaschenzug Yalelift ITP ATEX
Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
- Modell: N04905053
- Artikel-Nr.: 11362004
- Baugröße: 500
- Ex-Ausführung: HIGH
- Flanschbereich: A-Bereich
| 2.381,00 € |
Lieferzeit 10 Werktage
Konfigurator - Schritt für Schritt zum gewünschten Modell:

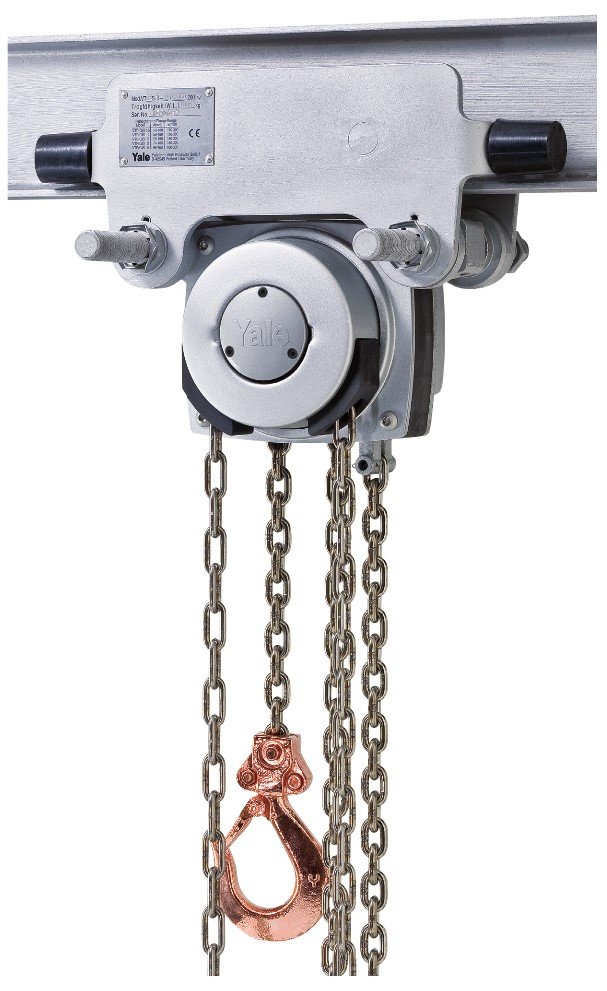

Der Yalelift ITP ATEX ist ein Stirnradflaschenzug mit integriertem Rollfahrwerk für den Einsatz in explosionsgefährdeten Bereichen. Die Kombination des Yalelift 360 mit einem sehr niedrig bauendenHandfahrwerk sorgt für mehr Einsatzflexibilität. Die Baureihe ist in drei Ex-Ausführungen (BASIC, MEDIUM, HIGH) erhältlich.
Komplett korrosionsgeschützt, Lastkette verzinkt (Edelstahl beiHIGH-Ausführung), Handkette aus Edelstahl (Niro), inkl. Puffer.
Ausstattung und Verarbeitung
- Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3.000 kg einstrangigausgelegt, das Baumaß wurde nochmals verkürzt. So können auch niedrige Raumhöhen optimal genutzt werden.
- Das bewährte und nahezu stufenlose Verstellsystem des Fahrwerks ermöglicht dieeinfache und schnelle Montage durch Einstellmuttern.
- Die Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten: Größe A bis 180 mm Trägerflanschbreite (Standard, deckt ca. 80 % allerTrägerbreiten ab). Eine Umrüstung auf Größe B, bis 300 mm, ist problemlos möglich.
- Die Bronzelaufrollen (nur bei MEDIUM und HIGH) sind für eine maximale Neigung des Trägerflansches von 14 %ausgelegt (DIN 1025-1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
- Kippsicherung und Radbruchstützen sindserienmäßig.
- Ex-Ausführung MKS-beschichtet.
- Fahrwerk mit Anfahrpuffern.
- Lasthaken ab MEDIUM Ausführung verkupfert.
- Lastkette aus Edelstahl bei HIGHAusführung.
Optional
- Einstellbare Überlastsicherung
- Kettenspeicher
- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last(Parkposition z. B. in der Schifffahrt).
- Zusätzliche Beschichtung möglich
Hinweis: Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zwecknicht verwendet werden.

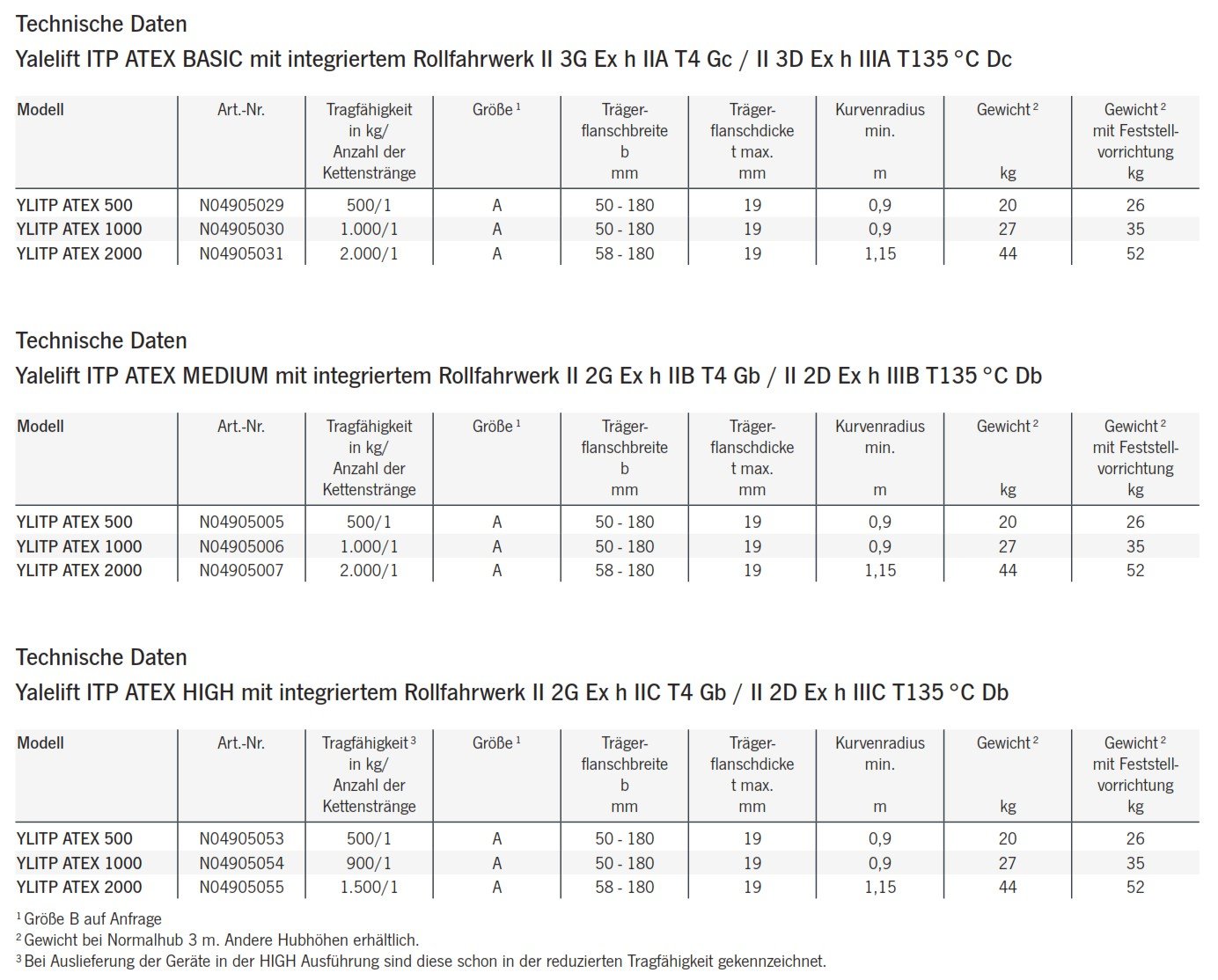

| Tragfähigkeit: | 500 kg |
| Ex-Ausführung: | HIGH |
| Ex-Kennzeichnung: | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db |
| Anzahl der Kettenstränge: | 1 |
| Trägerflanschbreite: | 50 - 180 mm |
| Trägerflanschdicke (max.): | 19 mm |
| Kurvenradius (min.): | 0,9 m |
| Hubhöhe: | 3 m |
| Gewicht bei 3,0 m Normalhub: | 20 kg |
| Baugröße | Ex-Ausführung | Flanschbereich | Tragfähigkeit | Ex-Ausführung | Ex-Kennzeichnung | Anzahl der Kettenstränge | Trägerflanschbreite | Trägerflanschdicke (max.) | Kurvenradius (min.) | Hubhöhe | Gewicht bei 3,0 m Normalhub | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Konfiguration öffnen | 500 | HIGH | A-Bereich | 500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 50 - 180 mm | 19 mm | 0,9 m | 3 m | 20 kg |
| Konfiguration öffnen | 1.000 | BASIC | B-Bereich | 1.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 500 | BASIC | B-Bereich | 500 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 20 kg |
| Konfiguration öffnen | 1.000 | HIGH | A-Bereich | 900 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 58 - 180 mm | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 1.000 | MEDIUM | B-Bereich | 1.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 500 | MEDIUM | B-Bereich | 500 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 20 kg |
| Konfiguration öffnen | 500 | BASIC | A-Bereich | 500 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 50 - 180 mm | 19 mm | 0,9 m | 3 m | 20 kg |
| Konfiguration öffnen | 2.000 | MEDIUM | B-Bereich | 2.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 180 - 300 mm | 19 mm | 1,15 m | 3 m | 44 kg |
| Konfiguration öffnen | 500 | MEDIUM | A-Bereich | 500 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 50 - 180 mm | 19 mm | 0,9 m | 3 m | 20 kg |
| Konfiguration öffnen | 2.000 | BASIC | B-Bereich | 2.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 180 - 300 mm | 19 mm | 1,15 m | 3 m | 44 kg |
| Konfiguration öffnen | 1.000 | HIGH | B-Bereich | 900 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 2.000 | MEDIUM | A-Bereich | 2.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 58 - 180 mm | 19 mm | 1,15 m | 3 m | 44 kg |
| Konfiguration öffnen | 2.000 | HIGH | A-Bereich | 1.500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 58 - 180 mm | 19 mm | 1,15 m | 3 m | 44 kg |
| Konfiguration öffnen | 1.000 | BASIC | A-Bereich | 1.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 58 - 180 mm | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 2.000 | BASIC | A-Bereich | 2.000 kg | BASIC | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 58 - 180 mm | 19 mm | 1,15 m | 3 m | 44 kg |
| Konfiguration öffnen | 2.000 | HIGH | B-Bereich | 1.500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 180 - 300 mm | 19 mm | 1,15 m | 3 m | 44 kg |
| Konfiguration öffnen | 500 | HIGH | B-Bereich | 500 kg | HIGH | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 180 - 300 mm | 19 mm | 0,9 m | 3 m | 20 kg |
| Konfiguration öffnen | 1.000 | MEDIUM | A-Bereich | 1.000 kg | MEDIUM | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 58 - 180 mm | 19 mm | 0,9 m | 3 m | 27 kg |
