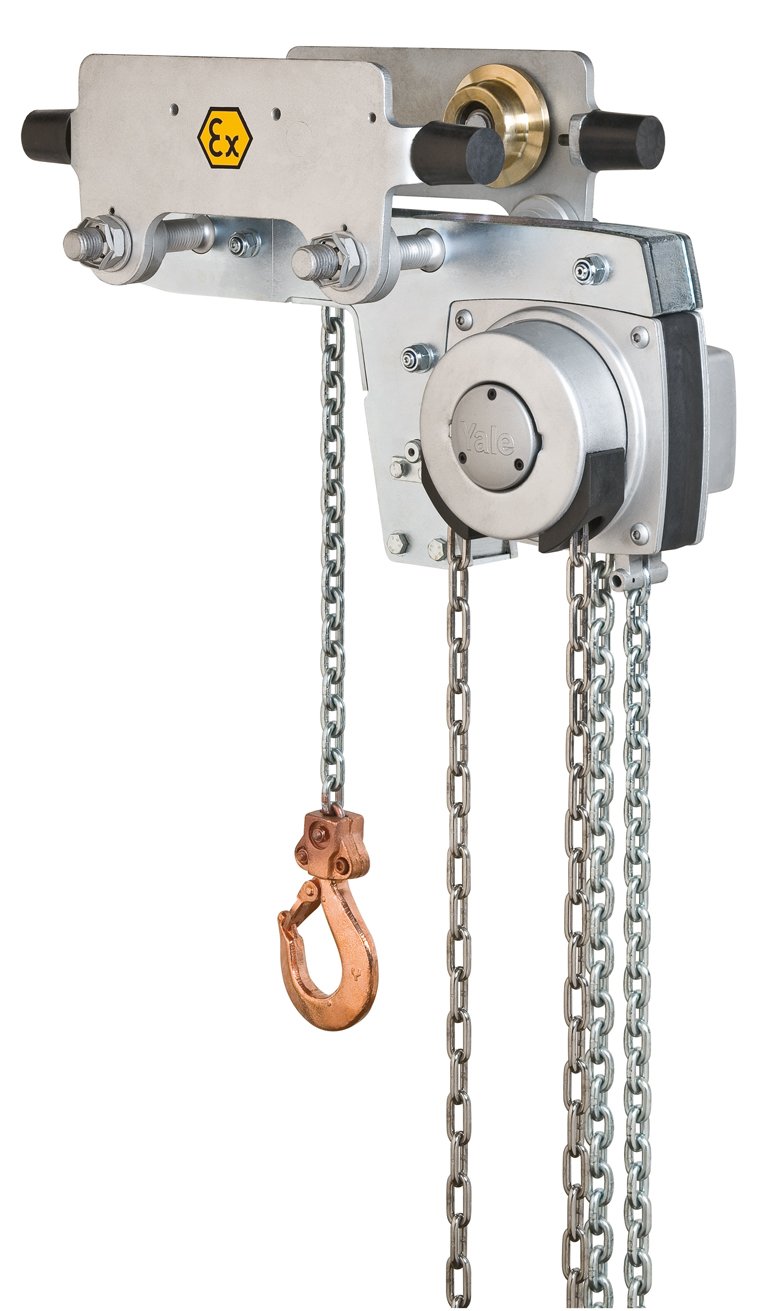

Stirnradflaschenzug Yalelift LHP ATEX
Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
- Modell: N05600144
- Artikel-Nr.: 11386010
- Tragfähigkeit: 900 kg
- Ex-Ausführung: HIGH
- Flanschbereich: A-Bereich (70 - 180 mm)
| 3.810,00 € |
Lieferzeit 10 Werktage
Konfigurator - Schritt für Schritt zum gewünschten Modell:
Der Yalelift LHP ATEX ist ein Stirnradflaschenzug mit integriertem Rollfahrwerk in kurzer Bauart für den Einsatz in explosionsgefährdeten Bereichen. Der Stirnradflaschenzug Yalelift LH ist die konsequente Weiterentwicklung des Yalelift IT. Überall wo es auf ein noch kleineres Baumaß ankommt, kommt der Yalelift LH zum Einsatz. Die Baureihe ist in drei Ex-Ausführungen (BASIC, MEDIUM, HIGH) erhältlich.
Komplett korrosionsgeschützt, Lastkette verzinkt (Edelstahl bei HIGH-Ausführung), Handkette aus Edelstahl (Niro), inkl. Puffer.
Ausstattung und Verarbeitung
- Die speziell entwickelte Umlenkung und Kettenführung ermöglicht es, den Lasthaken mit der Unterflasche seitlich neben dem Gerät noch weiter nach oben unter den Träger zu ziehen.
- Bei der Festanbindung des Yalelift LH an ein Hand- oder Haspelfahrwerk handelt es sich um die gleichen Fahrwerke, die auch schon beim Yalelift IT zum Einsatz kommen.
- Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3.000 kg einstrangig ausgelegt.
- Das bewährte und nahezu stufenlose Verstellsystem ermöglicht die einfache und schnelle Montage durch Einstellmuttern.
- Die Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten: Größe A bis 180 mm Trägerflanschbreite (Standard, deckt ca. 80 % aller Trägerbreiten ab). Eine Umrüstung auf Größe B, bis 300 mm, ist problemlos möglich.
- Die Bronzelaufrollen (nur bei MEDIUM und HIGH) sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
- Die niedrig bauende Variante des Yalelift IT ist für einen weiten Trägerbereich sowie für verschiedene Profile (z. B. INP, IPE, IPB) einstellbar.
- Kippsicherung und Radbruchstützen sind serienmäßig.
- Ex-Ausführung ist MKS-beschichtet.
- Fahrwerk mit Anfahrpuffern.
- Lasthaken ab MEDIUM-Ausführung verkupfert.
- Lastkette aus Edelstahl bei HIGH-Ausführung.
Optional
- Einstellbare Überlastsicherung.
- Kettenspeicher.
- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt).
- Zusätzliche Beschichtung möglich.
| Ex-Kennzeichnung: | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db |
| Anzahl der Kettenstränge: | 1 |
| Trägerflanschdicke (max.): | 19 mm |
| Kurvenradius (min.): | 0,9 m |
| Hubhöhe: | 3 m |
| Gewicht bei 3,0 m Normalhub: | 35 kg |
| Tragfähigkeit | Ex-Ausführung | Flanschbereich | Ex-Kennzeichnung | Anzahl der Kettenstränge | Trägerflanschdicke (max.) | Kurvenradius (min.) | Hubhöhe | Gewicht bei 3,0 m Normalhub | |
|---|---|---|---|---|---|---|---|---|---|
| Konfiguration öffnen | 900 kg | HIGH | A-Bereich (70 - 180 mm) | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 19 mm | 0,9 m | 3 m | 35 kg |
| Konfiguration öffnen | 2.000 kg | MEDIUM | A-Bereich (82 - 180 mm) | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 19 mm | 1,15 m | 3 m | 61 kg |
| Konfiguration öffnen | 500 kg | HIGH | B-Bereich (180 - 300 mm) | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 500 kg | BASIC | A-Bereich (60 - 180 mm) | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 1.000 kg | BASIC | B-Bereich (180 - 300 mm) | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 19 mm | 0,9 m | 3 m | 35 kg |
| Konfiguration öffnen | 1.500 kg | HIGH | A-Bereich (82 - 180 mm) | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 19 mm | 1,15 m | 3 m | 61 kg |
| Konfiguration öffnen | 500 kg | MEDIUM | A-Bereich (60 - 180 mm) | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 500 kg | BASIC | B-Bereich (180 - 300 mm) | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 2.000 kg | MEDIUM | B-Bereich (180 - 300 mm) | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 19 mm | 1,15 m | 3 m | 61 kg |
| Konfiguration öffnen | 2.000 kg | BASIC | A-Bereich (82 - 180 mm) | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 19 mm | 1,15 m | 3 m | 61 kg |
| Konfiguration öffnen | 1.500 kg | HIGH | B-Bereich (180 - 300 mm) | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 19 mm | 1,15 m | 3 m | 61 kg |
| Konfiguration öffnen | 500 kg | HIGH | A-Bereich (60 - 180 mm) | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 1.000 kg | BASIC | A-Bereich (70 - 180 mm) | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 19 mm | 0,9 m | 3 m | 35 kg |
| Konfiguration öffnen | 500 kg | MEDIUM | B-Bereich (180 - 300 mm) | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 19 mm | 0,9 m | 3 m | 27 kg |
| Konfiguration öffnen | 2.000 kg | BASIC | B-Bereich (180 - 300 mm) | II 3G Ex h IIA T4 Gc / II 3D Ex h IIIA T135 °C Dc | 1 | 19 mm | 1,15 m | 3 m | 61 kg |
| Konfiguration öffnen | 900 kg | HIGH | B-Bereich (180 - 300 mm) | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db | 1 | 19 mm | 0,9 m | 3 m | 35 kg |
| Konfiguration öffnen | 1.000 kg | MEDIUM | B-Bereich (180 - 300 mm) | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 19 mm | 0,9 m | 3 m | 35 kg |
| Konfiguration öffnen | 1.000 kg | MEDIUM | A-Bereich (70 - 180 mm) | II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135 °C Db | 1 | 19 mm | 0,9 m | 3 m | 35 kg |
