Alu-Kran - stationär mit Doppelträger

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
Alu-Kran - stationär mit Doppelträger
Artikelbild für "".
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
Alu-Kran - stationär mit Doppelträger
  • 1531540-10 hoch
  • 10239329
  • 1.500 kg
  • hoch: min. ca. 2,7 m / max. ca. 4,3 mm
  • 4.000 mm
5.985,00 €

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 5-10 Werktage

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Traglast

Einhängepunkt am Bolzen der Laufkatze

Trägerlänge

Zubehör

Umlaufendes Band (für Doppelträger)

1.215,00 € pro Stück

Verkabelung/Stromzuführung (für Doppelträger)

1.575,00 € pro Stück

Beim Alu-Portalkransystem handelt es sich um eine sehr mobile, flexible, höhen- und... mehr

Beim Alu-Portalkransystem handelt es sich um eine sehr mobile, flexible, höhen- und längenverstellbare, freistehende Konstruktion. Der Alu-Portalkran kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z.B. Dübelbesfestigungen oder ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.

In der stationären Ausführung können die vier Verstellfüße einzeln und unabhängig voneinander in der Höhe eingestellt und somit optimal an die örtlichen Gegebenheiten angepasst werden. Absolute Standsicherheit für sämtliche Lastanwendungen.

Die Summe guter Ideen und durchdachter Detaillösungen ergeben ein stimmiges Gesamtbild. So wird ein SCHILLING-Portalkran zu dem was er ist. Ein perfektes Werkzeug für den professionellen Einsatz. Extrem leichte Handhabung durch konsequente Leichtbauweise in Aluminium in Verbindung mit höchster Stabilität und Arbeitssicherheit. Schwere Lasten leicht bewegt, die Handhabung der SCHILLING-Kransysteme ist denkbar einfach und auf den Punkt genau:

  • Platzsparende Lagerung durch klapp- und teilbare Krankomponenten,
  • einfacher und schneller Aufbau mit minimalem Personaleinsatz, es wird kein Werkzeug benötigt,
  • problemloser Transport zum Einsatzort durch kompaktes Packmaß.
  • Lieferung mit Teil- bzw. steckbarer Alu-Träger: Die beiden geteilten Trägerstücke können auch wiederum als einzelner Alu-Träger verwendet werden.

Zubehör wie Wandkonsolen, Transportwagen und -kisten, Hebezeuge, Stromzuführungen sind auf Anfrage erhältlich.

Umlaufendes Band (optional):
  • Die Länge des umlaufenden Bandes ist abhängig von der Höhe des Alu-Portalkrans sowie der Trägerlänge.
  • Mit integrierter Klemmplatte an den beiden Enden des Bandes. Diese Komponente dient zur Gewichtsbeschwerung des umlaufenden Bandes.
  • Mit integrierter Klemmvorrichtung an den beiden Stirnseiten des Alu-Trägers (Einzelträger).
  • Das umlaufende Band erhält somit die nötige Spannkraft, d.h. der Bereich unter der feststellbaren Laufkatze ist frei.

Der Anwender steht außerhalb des Gefahrenbereichs, um von dort aus die Laufkatze auf dem Alu-Träger/dem Alu-Doppelträger bewegen zu können. Dies stellt eine enorme Arbeitserleichterung für den Anwender dar.

Verkabelung & Stromzuführung (optional):

  • Der Alu-Portalkran wird anschluß- und betriebsfertig ausgeliefert.
  • Inkl. Prüfprotokoll elektrischer Geräte gemäß DIN VDE 0701/0702, BetrSichV, BGV A 3 (ausgestellt durch unseren Elektromeister-Betrieb).
  • Drehstrom 400V/16A, 50 Hz , 5-polig mit Schalter (Standardausführung).
  • Phasenwender CEE-Anschluß, 5-polig.
  • PUR-Wendelleitung.
  • Der elektrische Anschluß des Kettenzugs erfolgt über eine Steckvorrichtung, 6-polig. (Schutzart nach DIN EN 60 529 IP66).
  • Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet.
  • Achtung: Beim Betrieb des elektrifizierten Alu-Portalkrans im Außenbereich ist darauf zu achten, dass diese an einen Stromkreis mit entsprechendem FI-Schutzschalter angeschlossen werden. Bitte achten Sie darauf, dass bei der Aufbewahrung kein Wasser in den Hauptschalter der Verkabelung/Stromzuführung eindringt (Korrosionsgefahr/Funktionsstörung).
  • Im Preis sind die Montage, die Inbetriebnahme und, soweit notwendig, Bindeglieder enthalten.

Lieferumfang:
  • 2 Stück Seitengestell, klappbar
    • mit 2 höhenverstellbaren Trägerstützen aus Aluminium-Sonderprofil, Rastermaß 50 mm,
    • mit 4 Verstellfüßen aus Aluminium-Sonderprofil, Rastermaß 40 mm,
    • die Seitengestelle lassen sich mühelos zusammenklappen und können somit platzsparend verstaut, aufbewahrt und transportiert werden,
  • 1 Satz Aluminium-Sonderprofil-Träger, 1 Satz = 2 Einzelträger,
  • 1 Stück obenliegende feststellbare Laufkatze: In die Laufkatze wird z.B. das Hebezeug oder entsprechende Hebebänder eingehängt. Die Laufkatze ist auf den beiden Alu-Trägern stufenlos verschiebbar und an jeder Position arretierbar. Durch die obenliegende Laufkatze kann der maximale Hub im Verhältnis zur Gesamthöhe genutzt werden,
  • 4 Stück Anschlagpuffer: Anfahrschutz für die Laufkatze,
  • 1 Stück integrierter Horizontalversteller
    • durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Portalkrans zwischen den Seitengestellen stufenlos verschieben,
    • die Laufbahnlänge des Alu-Trägers ist variabel, dies stellt einen deutlichen Mehrwert sowie eine hohe Flexibilität für den Anwender dar.
  • 1 Stück Aufsteckstutzen: Hier werden die beiden einzelnen Alu-Träger aufgesteckt und fixiert. Des weiteren dient diese Komponente dazu, die Parallelität des Alu-Doppelträgers zu gewährleisten.

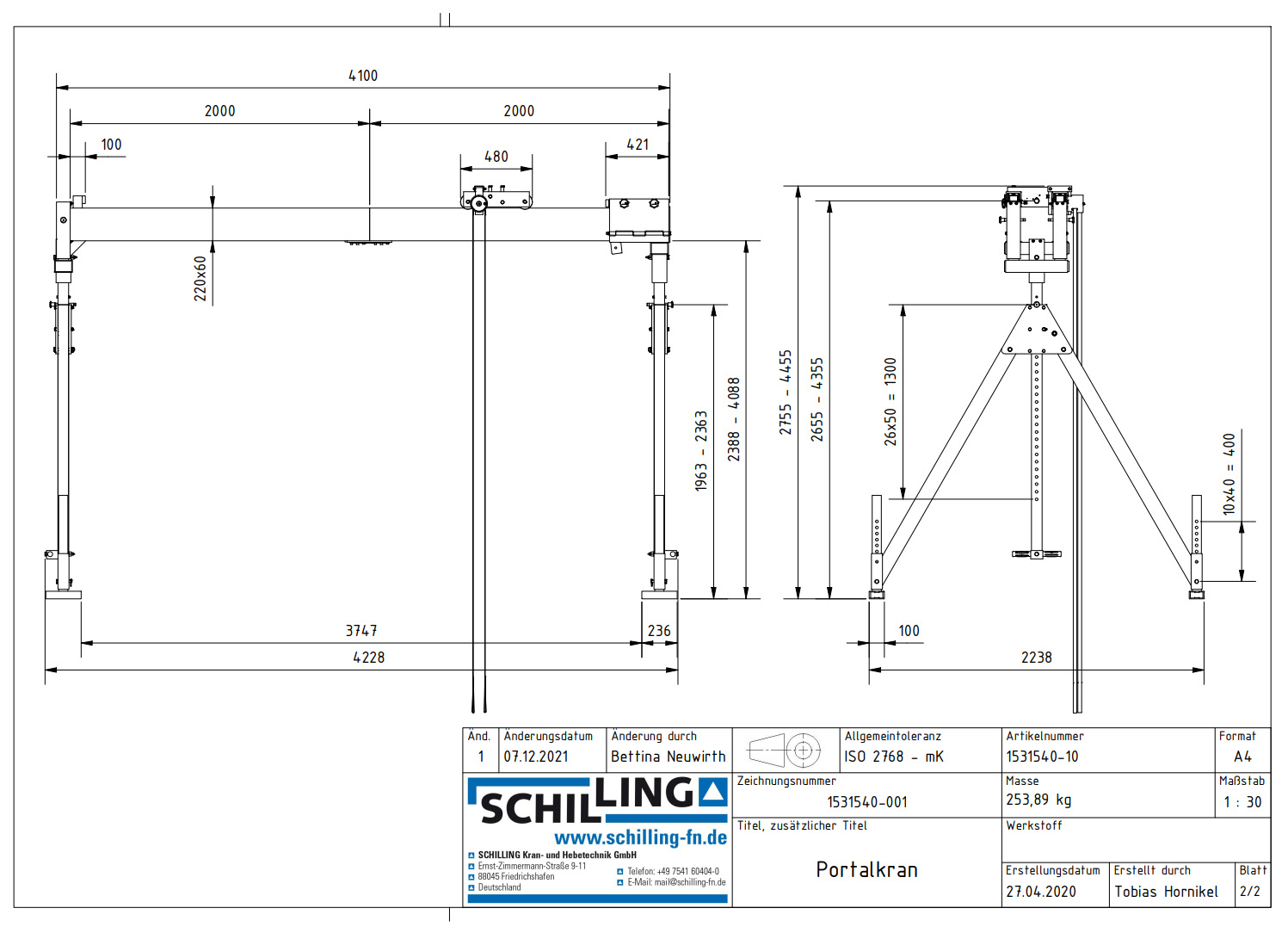

Einhängepunkt am Bolzen der Laufkatze: hoch: min. ca. 2,7 m / max. ca. 4,3 mm
Trägerlänge (absolut): 4.000 mm
Gesamthöhe min. / max. (mm): 2.755 / 4.455
Unterkante Alu-Träger min. / max. (mm): 2.388 / 4.088
Verstellbereich Trägerstütze / Verstellfuß (mm): 1.300 / 400
Seitengestell Breite (mm): 2.238
Gewicht (kg): 254

  Traglast Einhängepunkt am Bolzen der Laufkatze Trägerlänge Einhängepunkt am Bolzen der Laufkatze Trägerlänge (absolut) Gesamthöhe min. / max. (mm) Unterkante Alu-Träger min. / max. (mm) Verstellbereich Trägerstütze / Verstellfuß (mm) Seitengestell Breite (mm) Gewicht (kg)
Konfiguration öffnen 1.000 kg klein: min. 1.785 mm / max. 2.835 mm 5.000 mm klein: min. 1.785 mm / max. 2.835 mm 5.000 mm 1.885 / 2.935 1.518 / 2.568 650 / 400 1.308 249
Konfiguration öffnen 1.000 kg klein: min. 1.785 mm / max. 2.835 mm 6.000 mm klein: min. 1.785 mm / max. 2.835 mm 6.000 mm 1.885 / 2.935 1.518 / 2.568 650 / 400 1.308 259
Konfiguration öffnen 1.000 kg klein: min. 1.785 mm / max. 2.835 mm 7.000 mm klein: min. 1.785 mm / max. 2.835 mm 7.000 mm 1.885 / 2.935 1.518 / 2.568 650 / 400 1.308 284
Konfiguration öffnen 1.000 kg klein: min. 1.785 mm / max. 2.835 mm 8.000 mm klein: min. 1.785 mm / max. 2.835 mm 8.000 mm 1.885 / 2.935 1.518 / 2.568 650 / 400 1.308 294
Konfiguration öffnen 1.500 kg klein: min. 1.785 mm / max. 2.835 mm 4.000 mm klein: min. 1.785 mm / max. 2.835 mm 4.000 mm 1.885 / 2.935 1.518 / 2.568 650 / 400 1.308 224
Konfiguration öffnen 1.500 kg klein: min. 1.785 mm / max. 2.835 mm 5.000 mm klein: min. 1.785 mm / max. 2.835 mm 5.000 mm 1.885 / 2.935 1.518 / 2.568 650 / 400 1.308 249
Konfiguration öffnen 1.500 kg klein: min. 1.785 mm / max. 2.835 mm 6.000 mm klein: min. 1.785 mm / max. 2.835 mm 6.000 mm 1.885 / 2.935 1.518 / 2.568 650 / 400 1.308 259
Konfiguration öffnen 1.500 kg klein: min. 1.785 mm / max. 2.835 mm 7.000 mm klein: min. 1.785 mm / max. 2.835 mm 7.000 mm 1.885 / 2.935 1.518 / 2.568 650 / 400 1.308 284
Konfiguration öffnen 1.500 kg klein: min. 1.785 mm / max. 2.835 mm 8.000 mm klein: min. 1.785 mm / max. 2.835 mm 8.000 mm 1.885 / 2.935 1.518 / 2.568 650 / 400 1.308 294
Konfiguration öffnen 1.000 kg mittel: min. 2.155 mm / max. 3.655 mm 4.000 mm mittel: min. 2.155 mm / max. 3.655 mm 4.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 239
Konfiguration öffnen 1.000 kg mittel: min. 2.155 mm / max. 3.655 mm 5.000 mm mittel: min. 2.155 mm / max. 3.655 mm 5.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 264
Konfiguration öffnen 1.000 kg mittel: min. 2.155 mm / max. 3.655 mm 6.000 mm mittel: min. 2.155 mm / max. 3.655 mm 6.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 273
Konfiguration öffnen 1.000 kg mittel: min. 2.155 mm / max. 3.655 mm 7.000 mm mittel: min. 2.155 mm / max. 3.655 mm 7.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 299
Konfiguration öffnen 1.000 kg mittel: min. 2.155 mm / max. 3.655 mm 8.000 mm mittel: min. 2.155 mm / max. 3.655 mm 8.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 308
Konfiguration öffnen 1.500 kg mittel: min. 2.155 mm / max. 3.655 mm 4.000 mm mittel: min. 2.155 mm / max. 3.655 mm 4.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 239
Konfiguration öffnen 1.500 kg mittel: min. 2.155 mm / max. 3.655 mm 5.000 mm mittel: min. 2.155 mm / max. 3.655 mm 5.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 264
Konfiguration öffnen 1.500 kg mittel: min. 2.155 mm / max. 3.655 mm 6.000 mm mittel: min. 2.155 mm / max. 3.655 mm 6.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 273
Konfiguration öffnen 1.500 kg mittel: min. 2.155 mm / max. 3.655 mm 7.000 mm mittel: min. 2.155 mm / max. 3.655 mm 7.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 299
Konfiguration öffnen 1.500 kg mittel: min. 2.155 mm / max. 3.655 mm 8.000 mm mittel: min. 2.155 mm / max. 3.655 mm 8.000 mm 2.255 / 3.755 1.888 / 3.388 1.100 / 400 1.731 308
Konfiguration öffnen 1.000 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 4.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 4.000 mm 2.755 / 4.455 2.388 / 4.088 1.300 / 400 2.238 254
Konfiguration öffnen 1.000 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 5.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 5.000 mm 2.755 / 4.455 2.388 / 4.088 1.300 / 400 2.238 279
Konfiguration öffnen 1.000 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 6.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 6.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 310
Konfiguration öffnen 1.000 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 7.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 7.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 336
Konfiguration öffnen 1.000 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 8.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 8.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 345
Konfiguration öffnen 1.500 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 4.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 4.000 mm 2.755 / 4.455 2.388 / 4.088 1.300 / 400 2.238 254
Konfiguration öffnen 1.500 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 5.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 5.000 mm 2.755 / 4.455 2.388 / 4.088 1.300 / 400 2.238 279
Konfiguration öffnen 1.500 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 6.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 6.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 310
Konfiguration öffnen 1.500 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 7.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 7.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 336
Konfiguration öffnen 1.500 kg hoch: min. ca. 2,7 m / max. ca. 4,3 mm 8.000 mm hoch: min. ca. 2,7 m / max. ca. 4,3 mm 8.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 345
Konfiguration öffnen 2.000 kg hoch: min. 2.786 mm / max. 4.336 mm 4.000 mm hoch: min. 2.786 mm / max. 4.336 mm 4.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 276
Konfiguration öffnen 2.000 kg hoch: min. 2.786 mm / max. 4.336 mm 5.000 mm hoch: min. 2.786 mm / max. 4.336 mm 5.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 301
Konfiguration öffnen 2.000 kg hoch: min. 2.786 mm / max. 4.336 mm 6.000 mm hoch: min. 2.786 mm / max. 4.336 mm 6.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 310
Konfiguration öffnen 2.000 kg hoch: min. 2.786 mm / max. 4.336 mm 7.000 mm hoch: min. 2.786 mm / max. 4.336 mm 7.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 395
Konfiguration öffnen 2.000 kg hoch: min. 2.786 mm / max. 4.336 mm 8.000 mm hoch: min. 2.786 mm / max. 4.336 mm 8.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 413
Konfiguration öffnen 3.000 kg hoch: min. 2.786 mm / max. 4.336 mm 4.000 mm hoch: min. 2.786 mm / max. 4.336 mm 4.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 276
Konfiguration öffnen 3.000 kg hoch: min. 2.786 mm / max. 4.336 mm 5.000 mm hoch: min. 2.786 mm / max. 4.336 mm 5.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 343
Konfiguration öffnen 3.000 kg hoch: min. 2.786 mm / max. 4.336 mm 6.000 mm hoch: min. 2.786 mm / max. 4.336 mm 6.000 mm 2.887 / 4.437 2.519 / 4.069 1.150 / 400 2.214 361
