Haspelfahrwerk KITO TSG

Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.

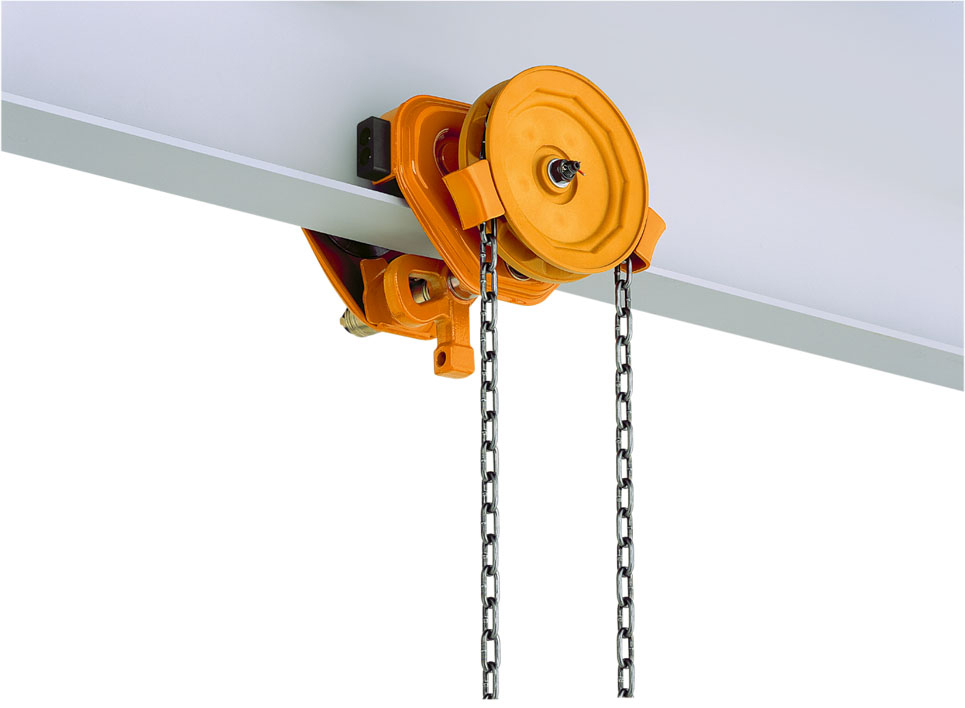

Haspelfahrwerk Kito TSG
Haspelfahrwerk Kito TSG
Haspelfahrwerk Kito TSG
Haspelfahrwerk Kito TSG
Haspelfahrwerk Kito TSG
Haspelfahrwerk Kito TSG
  • TSG 125 kg
  • 10784000
  •
  •
  •
208,00 €

zzgl. MwSt. zzgl. Versandkosten

Konfigurator - Schritt für Schritt zum gewünschten Modell:

Konfigurator neu starten

Schaft (Flanschbreite)

Tragfähigkeit

Verbinder

Das KITO TSG Haspelfahrwerk kommt überall dort zum Einsatz, wo eine Hubbewegung linear zum... mehr

Das KITO TSG Haspelfahrwerk kommt überall dort zum Einsatz, wo eine Hubbewegung linear zum Träger ausgeführt werden soll. Die TSG Haspelfahrwerke sind besonders bei Anwendungen mit kürzeren Fahrwegen und höheren Lasten (bis zu 30 t) die ultimative Wahl. Verschiedene Kapazitäten lassen sich gerne auf Anfrage entsprechend Ihrem individuellen Bedarf realisieren.

KITO’s Haspelfahrwerke sind mit speziellen wärmebehandelten Laufrädern aus Stahl ausgestattet, die eine zuverlässige Lastführung sicherstellen. Die abgedichteten Kugellager tragen zur Vermeidung unerwarteter Wartungsarbeiten bei und sorgen für einen leichten und reibungslosen Transport.

Die Fahrwerkserie TSG ermöglicht durch ihr äußerst einfaches Design verschiedenste Konfigurationen und Produktoptionen. Außerdem überzeugt ihr überaus leichtes Gewicht. Dadurch werden weitaus weniger Manpower und Arbeitszeit bei der Montage benötigt, was deutlich zur Kostensenkung beiträgt. Eine integrierte Absturzsicherung hält die Fahrwerke sicher auf dem Träger und Gummipuffer schützen vor Schäden durch den Anschlag am Schienenende.

Die TSG Fahrwerke von KITO sind für alle gängigen Trägertypen (flache oder konische Trägertypen) bis einschließlich 5 t geeignet (für größere Tragfähigkeiten bitte Trägertyp angeben). Außerdem ist eine Vielzahl von Fahrwerkaufhängungen verfügbar, die sich für die unterschiedlichsten Anwendungen hervorragend eignen. Darüber hinaus ist der TSG wahlweise mit einer starren Aufhängung oder einer Hakenverbindung (ab 5 t nicht erhältlich, nur Hakenverbindung) kombinierbar.

  • Tragfähigkeit von 125 kg – 30 t,
  • Eigengewicht: 12 kg (TSG001 – TSG005),
  • große Auswahl an Flanschbreiten,
  • kann auf Trägern mit geneigten oder parallelen Flanschen eingesetzt werden bis einschließlich 5 t (für größere Tragfähigkeiten bitte Trägertyp angeben),
  • Absturzsicherung und Gummipuffer,
  • Verbinder für starre Aufhängung bis 5 t und / oder Hakenaufhängung,
  • wärmebehandelte Laufrollen, die sowohl für gerade als für konische Träger geeignet sind,
  • wartungsfreie geschlossene Kugellager,
  • 3 m Handkette (gefaltet) im Standardlieferumfang enthalten,
  • leichte und kompakte Ausführung,
  • leichtes Lasthandling, lange Lebensdauer,
  • laufruhiger Betrieb,
  • einfache Montage mittels Fahrwerksbolzen und Distanzscheiben,
  • besonders geeignet für Applikationen mit kürzeren Fahrwegen, die eine noch genauere Lastkontrolle erforderlich machen,
  • Fahrwerke für größere Traglasten sind auf Anfrage verfügbar,
  • das Fahrwerk lässt sich bis zu einer Flanschbreite von 305 mm montieren, indem die Welle und die Abstandselemente ersetzt werden,
  • in explosionsgeschützter Ausführung nach ATEX-Standard auf Anfrage lieferbar, bitte sprechen Sie uns an,
  • ab 7.500 kg Traglast wird der Verbinder C bzw. E durch Verbindungsplatten ersetzt.
Durchmesser Handkette (mm): 5,0 x 25,0
Kurvenradius min. (mm): 1.350 - 1.400
Eigengewicht (kg): 13,5

  Schaft (Flanschbreite) Tragfähigkeit Verbinder Durchmesser Handkette (mm) Kurvenradius min. (mm) Eigengewicht (kg)
Konfiguration öffnen Standard (58mm-163mm) 250 kg ohne Verbinder 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (58mm-163mm) 500 kg ohne Verbinder 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (58mm-163mm) 1.000 kg ohne Verbinder 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (82mm-204mm) 1.500 kg ohne Verbinder 5,0 x 25,0 1600 20
Konfiguration öffnen Standard (82mm-204mm) 2.000 kg ohne Verbinder 5,0 x 25,0 1600 21
Konfiguration öffnen Standard (82mm-204mm) 2.500 kg ohne Verbinder 5,0 x 25,0 1800 30
Konfiguration öffnen Standard (82mm-204mm) 3.000 kg ohne Verbinder 5,0 x 25,0 1800 30
Konfiguration öffnen Standard (100mm-204mm) 5.000 kg ohne Verbinder 5,0 x 25,0 2400 60
Konfiguration öffnen Standard (150mm-220mm) 7.500 kg ohne Verbinder 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen Standard (150mm-220mm) 10.000 kg ohne Verbinder 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen Standard (150mm-220mm) 15.000 kg ohne Verbinder 5,0 x 25,0 k.A. 271
Konfiguration öffnen Standard (150mm-220mm) 20.000 kg ohne Verbinder 5,0 x 25,0 k.A. 271
Konfiguration öffnen Standard (175mm) 30.000 kg ohne Verbinder 5,0 x 25,0 k.A. 450
Konfiguration öffnen W30 (164mm-305mm) 125 kg ohne Verbinder 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (164mm-305mm) 250 kg ohne Verbinder 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (164mm-305mm) 500 kg ohne Verbinder 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (164mm-305mm) 1.000 kg ohne Verbinder 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (205mm-305mm) 1.500 kg ohne Verbinder 5,0 x 25,0 1600 20
Konfiguration öffnen W30 (205mm-305mm) 2.000 kg ohne Verbinder 5,0 x 25,0 1600 21
Konfiguration öffnen W30 (205mm-305mm) 2.500 kg ohne Verbinder 5,0 x 25,0 1800 30
Konfiguration öffnen W30 (205mm-305mm) 3.000 kg ohne Verbinder 5,0 x 25,0 1800 30
Konfiguration öffnen W30 (205mm-305mm) 5.000 kg ohne Verbinder 5,0 x 25,0 2400 60
Konfiguration öffnen W30 (221mm-305mm) 7.500 kg ohne Verbinder 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen W30 (221mm-305mm) 10.000 kg ohne Verbinder 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen W30 (221mm-305mm) 15.000 kg ohne Verbinder 5,0 x 25,0 k.A. 271
Konfiguration öffnen W30 (221mm-305mm) 20.000 kg ohne Verbinder 5,0 x 25,0 k.A. 271
Konfiguration öffnen Standard (58mm-163mm) 125 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (58mm-163mm) 250 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (58mm-163mm) 500 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (58mm-163mm) 1.000 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (82mm-204mm) 1.500 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1600 20
Konfiguration öffnen Standard (82mm-204mm) 2.000 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1600 21
Konfiguration öffnen Standard (82mm-204mm) 2.500 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1800 30
Konfiguration öffnen Standard (82mm-204mm) 3.000 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1800 30
Konfiguration öffnen Standard (100mm-204mm) 5.000 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 2400 60
Konfiguration öffnen Standard (150mm-220mm) 7.500 kg mit Verbindungsplatte 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen Standard (150mm-220mm) 10.000 kg mit Verbindungsplatte 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen Standard (150mm-220mm) 15.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 271
Konfiguration öffnen Standard (150mm-220mm) 20.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 271
Konfiguration öffnen Standard (175mm) 30.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 450
Konfiguration öffnen W30 (164mm-305mm) 125 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (164mm-305mm) 250 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (164mm-305mm) 500 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (164mm-305mm) 1.000 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (205mm-305mm) 1.500 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1600 20
Konfiguration öffnen W30 (205mm-305mm) 2.000 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1600 21
Konfiguration öffnen W30 (205mm-305mm) 2.500 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1800 30
Konfiguration öffnen W30 (205mm-305mm) 3.000 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 1800 30
Konfiguration öffnen W30 (205mm-305mm) 5.000 kg mit Verbinder C (für Handkettenzug) 5,0 x 25,0 2400 60
Konfiguration öffnen W30 (221mm-305mm) 7.500 kg mit Verbindungsplatte 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen W30 (221mm-305mm) 10.000 kg mit Verbindungsplatte 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen W30 (221mm-305mm) 15.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 271
Konfiguration öffnen W30 (221mm-305mm) 20.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 271
Konfiguration öffnen Standard (58mm-163mm) 125 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (58mm-163mm) 250 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (58mm-163mm) 500 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (58mm-163mm) 1.000 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen Standard (82mm-204mm) 1.500 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1600 20
Konfiguration öffnen Standard (82mm-204mm) 2.000 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1600 21
Konfiguration öffnen Standard (82mm-204mm) 2.500 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1800 30
Konfiguration öffnen Standard (82mm-204mm) 3.000 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1800 30
Konfiguration öffnen Standard (100mm-204mm) 5.000 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 2400 60
Konfiguration öffnen Standard (150mm-220mm) 7.500 kg mit Verbindungsplatte 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen Standard (150mm-220mm) 10.000 kg mit Verbindungsplatte 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen Standard (150mm-220mm) 15.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 271
Konfiguration öffnen Standard (150mm-220mm) 20.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 271
Konfiguration öffnen Standard (175mm) 30.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 450
Konfiguration öffnen W30 (164mm-305mm) 125 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (164mm-305mm) 250 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (164mm-305mm) 500 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (164mm-305mm) 1.000 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1.350 - 1.400 13,5
Konfiguration öffnen W30 (205mm-305mm) 1.500 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1600 20
Konfiguration öffnen W30 (205mm-305mm) 2.000 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1600 21
Konfiguration öffnen W30 (205mm-305mm) 2.500 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1800 30
Konfiguration öffnen W30 (205mm-305mm) 3.000 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 1800 30
Konfiguration öffnen W30 (205mm-305mm) 5.000 kg mit Verbinder E (für Elektrokettenzug) 5,0 x 25,0 2400 60
Konfiguration öffnen W30 (221mm-305mm) 7.500 kg mit Verbindungsplatte 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen W30 (221mm-305mm) 10.000 kg mit Verbindungsplatte 5,0 x 25,0 3.000 - 3.100 115
Konfiguration öffnen W30 (221mm-305mm) 15.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 271
Konfiguration öffnen W30 (221mm-305mm) 20.000 kg mit Verbindungsplatte 5,0 x 25,0 k.A. 271
