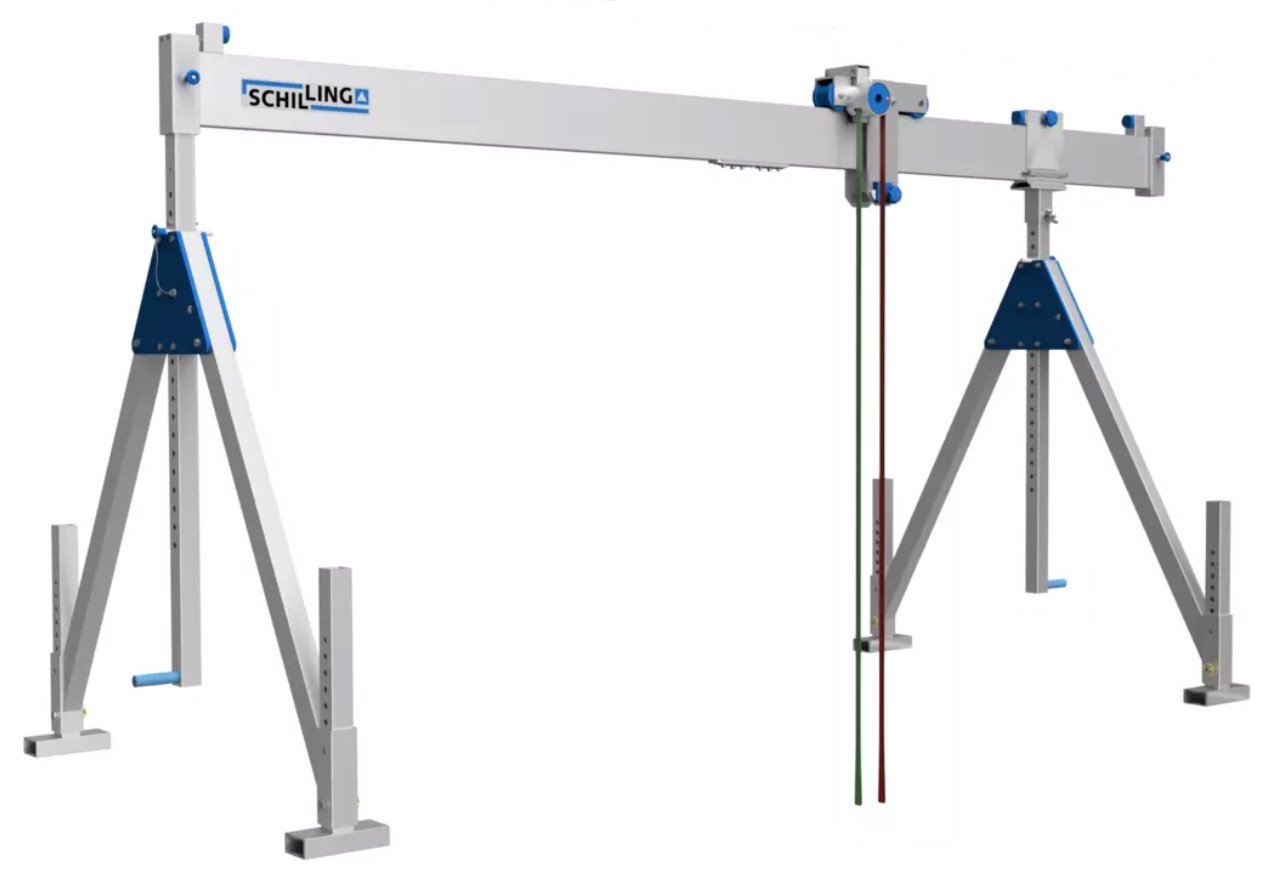

Alu-Portalkran - stationär
Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
- Modell: 1321060-10 mittel
- Artikel-Nr.: 10238313
- Traglast: 1.000 kg
- Einhängepunkt am Bolzen der Laufkatze: mittel: min. 1.730 mm / max. 2.980 mm
- Trägerlänge (absolut): 6.000 mm
| 4.329,00 € |
Lieferzeit 10 Werktage
Konfigurator - Schritt für Schritt zum gewünschten Modell:

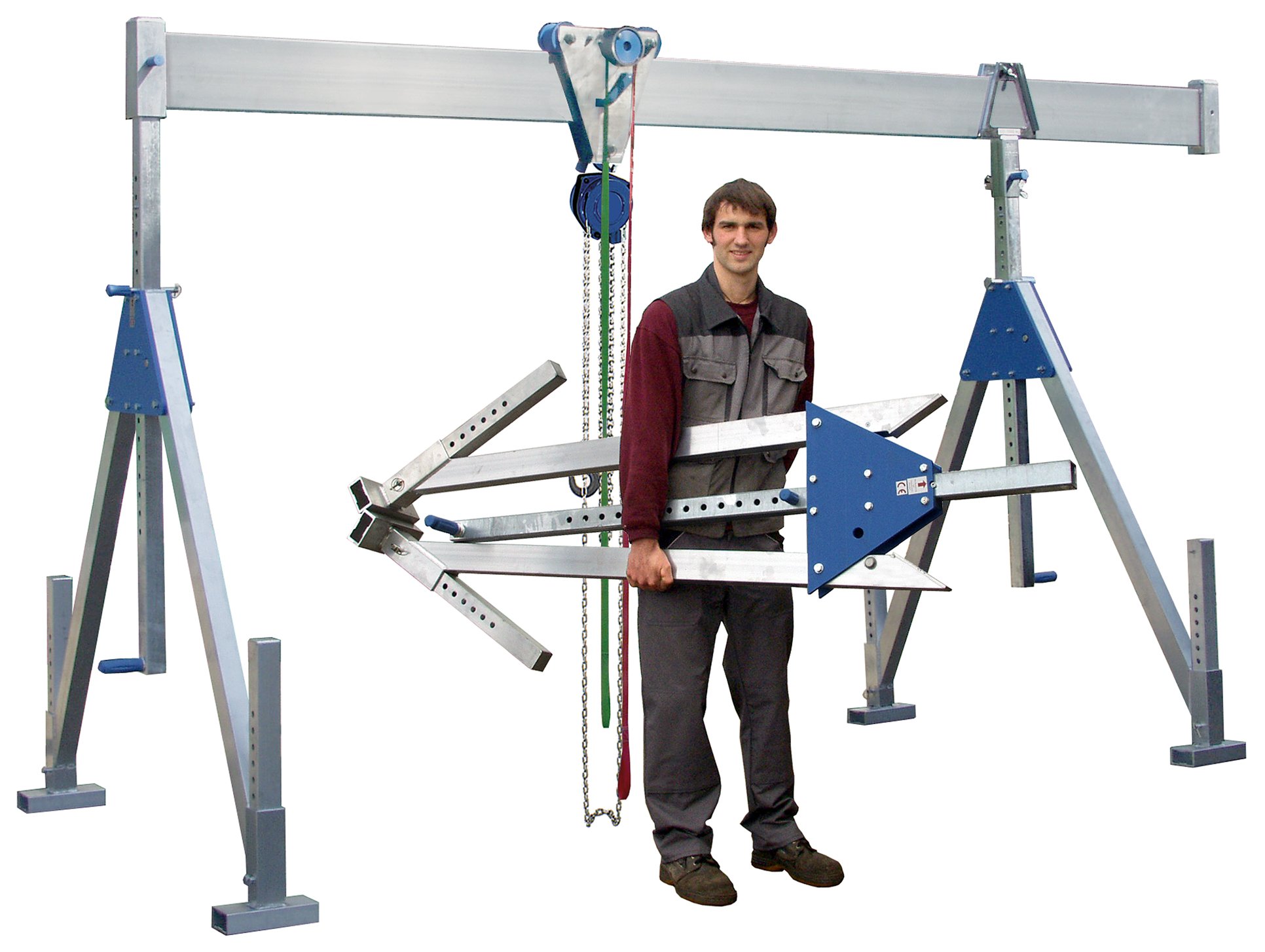

Beim Alu-Portalkransystem handelt es sich um eine sehr mobile, flexible, höhen- und längenverstellbare, freistehende Konstruktion. Der Alu-Portalkran kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z.B. Dübelbefestigungen oder ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.

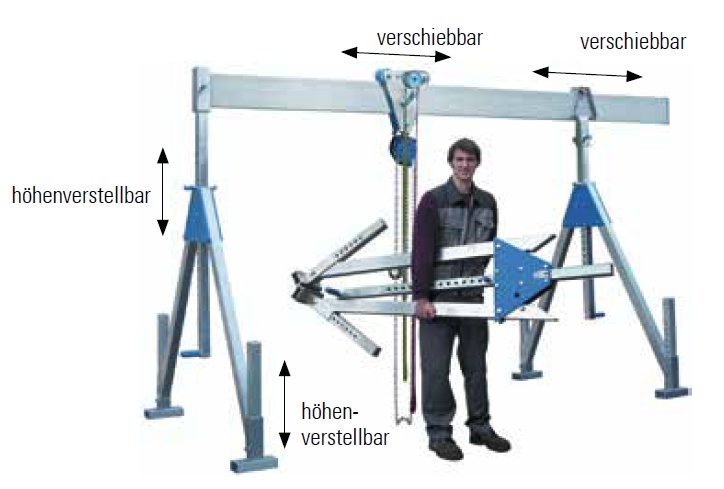

In der stationären Ausführung können die vier Verstellfüße einzeln und unabhängig voneinander in der Höhe eingestellt und somit optimal an die örtlichen Gegebenheiten angepasst werden. Absolute Standsicherheit für sämtliche Lastanwendungen.
Die Summe guter Ideen und durchdachter Detaillösungen ergeben ein stimmiges Gesamtbild. So wird ein SCHILLING-Portalkran zu dem was er ist. Ein perfektes Werkzeug für den professionellen Einsatz. Extrem leichte Handhabung durch konsequente Leichtbauweise in Aluminium in Verbindung mit höchster Stabilität und Arbeitssicherheit. Schwere Lasten leicht bewegt, die Handhabung der SCHILLING-Kransysteme ist denkbar einfach und auf den Punkt genau:
- Platzsparende Lagerung durch klapp- und teilbare Krankomponenten,
- einfacher und schneller Aufbau mit minimalem Personaleinsatz, es wird kein Werkzeug benötigt,
- problemloser Transport zum Einsatzort durch kompaktes Packmaß.

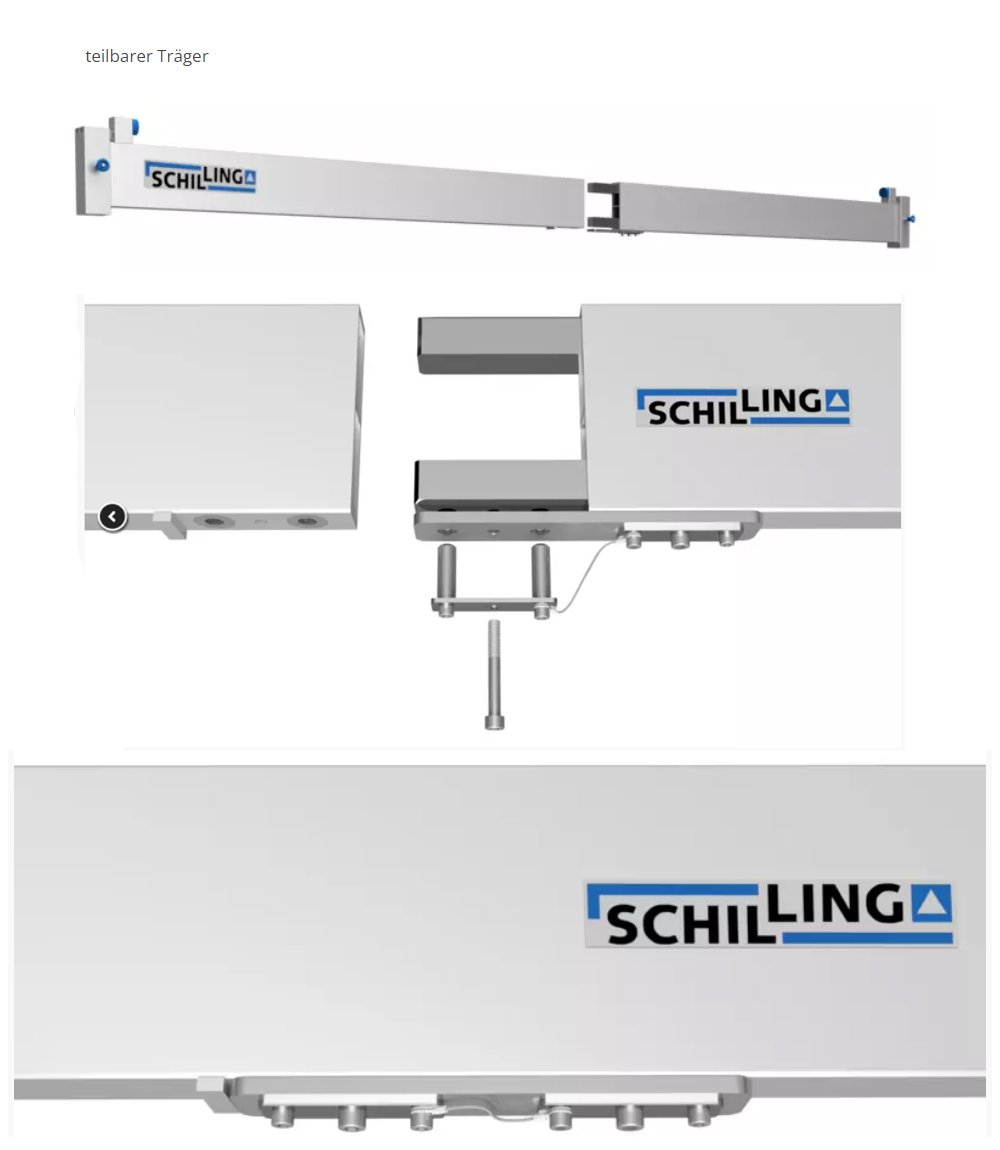

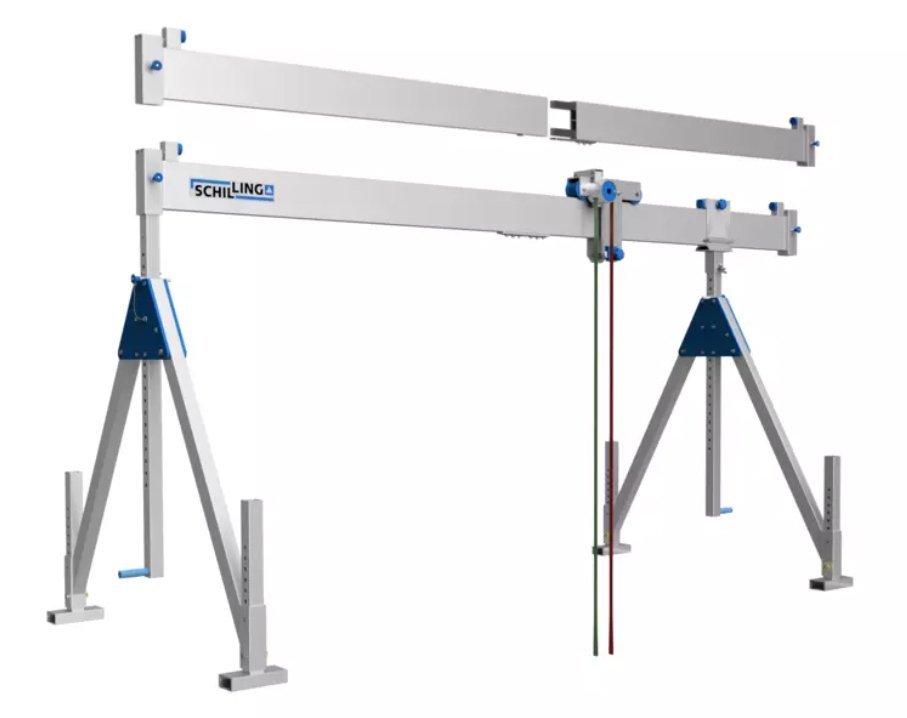

- Lieferung mit Teil- bzw. steckbarer Alu-Träger: Die beiden geteilten Trägerstücke können auch wiederum als einzelner Alu-Träger verwendet werden.

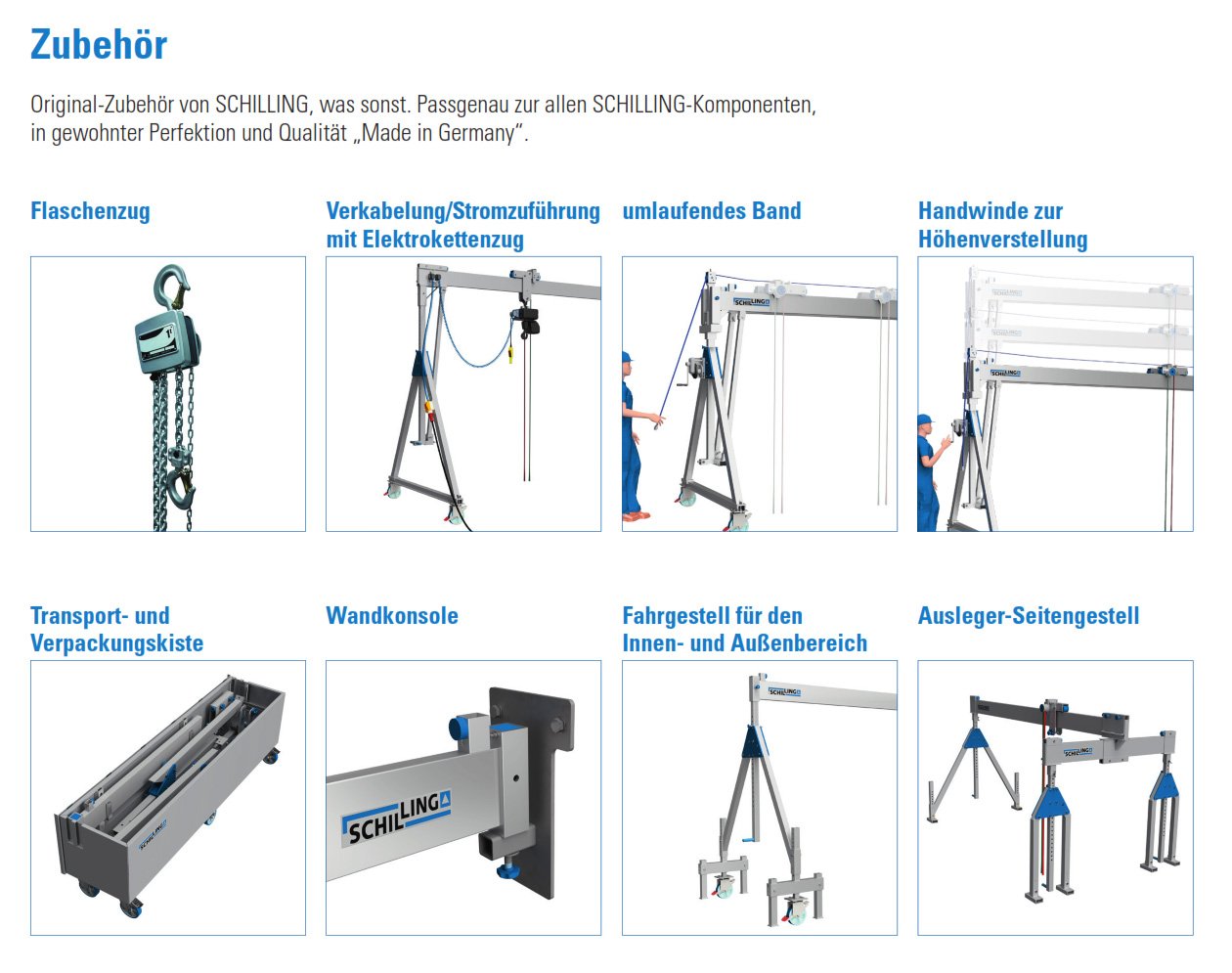

Gegen Aufpreis erhältlich (Preise auf Anfrage):
- zusätzliche Laufkatzen,
- Wandkonsolen,
- Fahrgestelle für den Innen- oder Innen- und Außenbereich,
- Hebezeuge: Flaschenzug mit Kettenspeicher, Elektrokettenzug, Hand- oder Seilwinde,
- Verpackungs- und Transportkisten, passend zum jeweiligen Alu-Portalkran samt Zubehör gefertigt,
- von der Standard-Trägerteilung abweichende Trägerteilungen.
Umlaufendes Band (optional):
- Die Länge des umlaufenden Bandes ist abhängig von der Höhe des Alu-Portalkrans sowie der Trägerlänge.
- Mit integrierter Klemmplatte an den beiden Enden des Bandes. Diese Komponente dient zur Gewichtsbeschwerung des umlaufenden Bandes.
- Mit integrierter Klemmvorrichtung an den beiden Stirnseiten des Alu-Trägers (Einzelträger).
- Das umlaufende Band erhält somit die nötige Spannkraft, d.h. der Bereich unter der feststellbaren Laufkatze ist frei.
Der Anwender steht außerhalb des Gefahrenbereichs, um von dort aus die Laufkatze auf dem Alu-Träger/dem Alu-Doppelträger bewegen zu können. Dies stellt eine enorme Arbeitserleichterung für den Anwender dar.
Verkabelung & Stromzuführung (optional):
- Der Alu-Portalkran wird anschluss- und betriebsfertig ausgeliefert.
- Inkl. Prüfprotokoll elektrischer Geräte gemäß DIN VDE 0701/0702, BetrSichV, DGUV Vorschrift 3 (ausgestellt durch unseren Elektromeister-Betrieb).
- Drehstrom 400 V/16 A, 50 Hz, 5-polig mit Schalter (Standardausführung).
- Phasenwender CEE-Anschluss, 5-polig.
- PUR-Wendelleitung.
- Der elektrische Anschluss des Kettenzugs erfolgt über eine Steckvorrichtung, 6-polig. (Schutzart nach DIN EN 60529 IP66).
- Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet.
- Achtung: Beim Betrieb des elektrifizierten Alu-Portalkrans im Außenbereich ist darauf zu achten, dass diese an einen Stromkreis mit entsprechendem FI-Schutzschalter angeschlossen werden. Bitte achten Sie darauf, dass bei der Aufbewahrung kein Wasser in den Hauptschalter der Verkabelung/Stromzuführung eindringt (Korrosionsgefahr/Funktionsstörung).
- Im Preis sind die Montage, die Inbetriebnahme und, soweit notwendig, Bindeglieder enthalten.

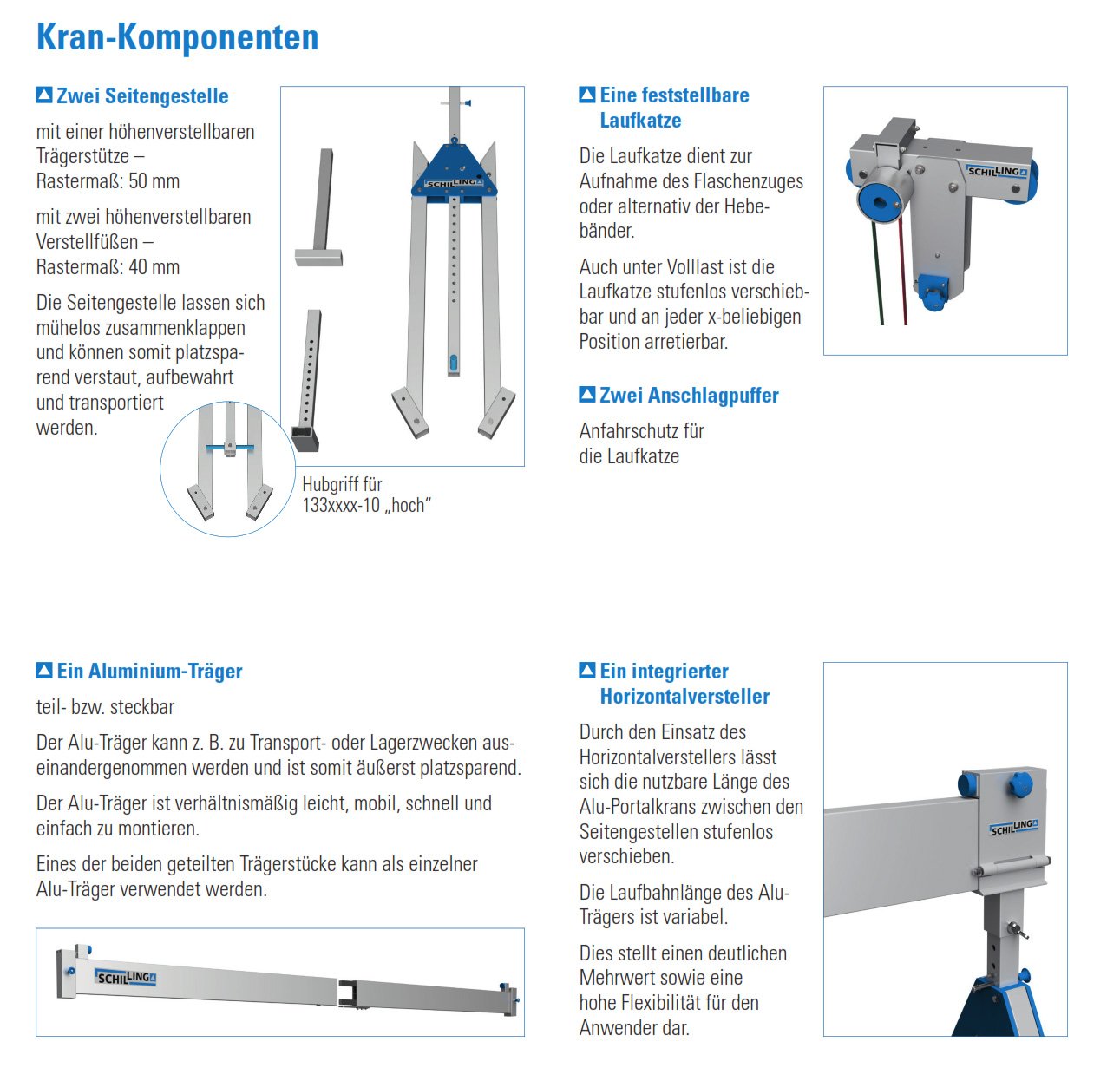

Lieferumfang:

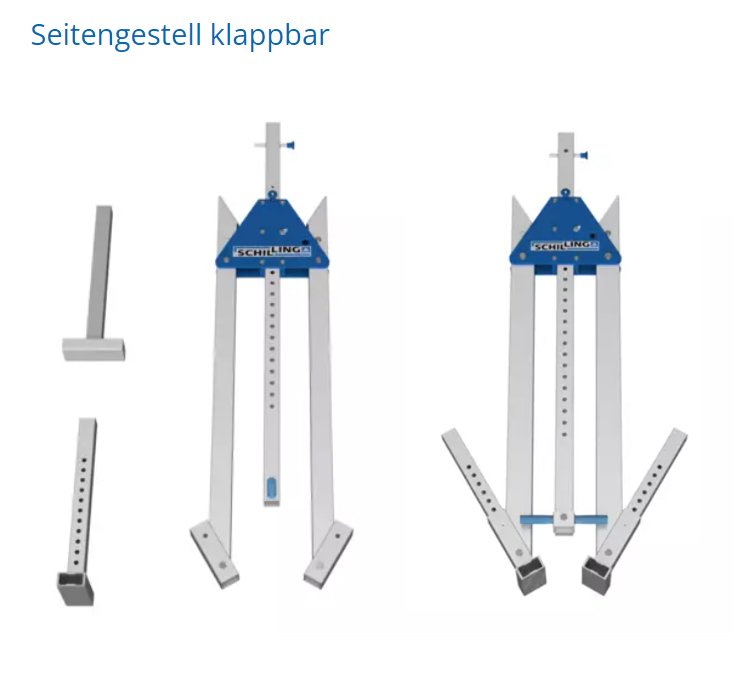

- 2 Stück Seitengestell, klappbar
- mit 2 höhenverstellbaren Trägerstützen aus Aluminium-Sonderprofil, Rastermaß 50 mm,
- mit 4 Verstellfüßen aus Aluminium-Sonderprofil, Rastermaß 40 mm,
- die Seitengestelle lassen sich mühelos zusammenklappen und können somit platzsparend verstaut, aufbewahrt und transportiert werden,
- 1 Stück Aluminium-Sonderprofil-Träger,
- 1 Stück feststellbare Laufkatze: In die Laufkatze wird z.B. das Hebezeug oder entsprechende Hebebänder eingehängt. Die Laufkatze ist auf dem Alu-Träger stufenlos verschiebbar und an jeder Position arretierbar,
- 2 Stück Anschlagpuffer: Anfahrschutz für die Laufkatze,
- 1 Stück integrierter Horizontalversteller
- durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Alu-Portalkrans zwischen den Seitengestellen stufenlos verschieben,
- die Laufbahnlänge des Alu-Trägers ist variabel, dies stellt einen deutlichen Mehrwert sowie eine hohe Flexibilität für den Anwender dar.

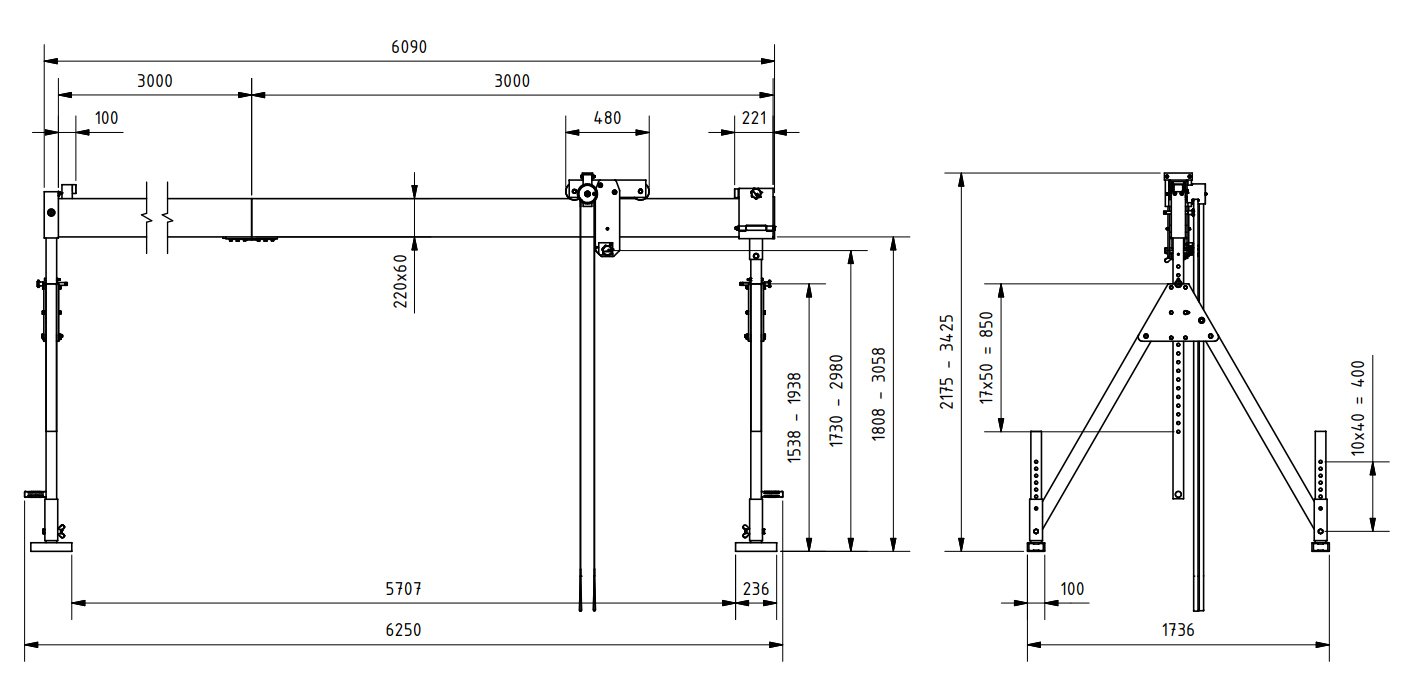

| Einhängepunkt am Bolzen der Laufkatze: | mittel: min. 1.730 mm / max. 2.980 mm |
| Trägerlänge (absolut): | 6.000 mm |
| Gesamthöhe min. / max. (mm): | 2.175 / 3.425 |
| Unterkante Alu-Träger min. / max. (mm): | 1.808 / 3.058 |
| Verstellbereich Trägerstütze / Verstellfuß (mm): | 850 / 400 |
| Seitengestell Breite (mm): | 1.736 |
| Gewicht: | 141 kg |

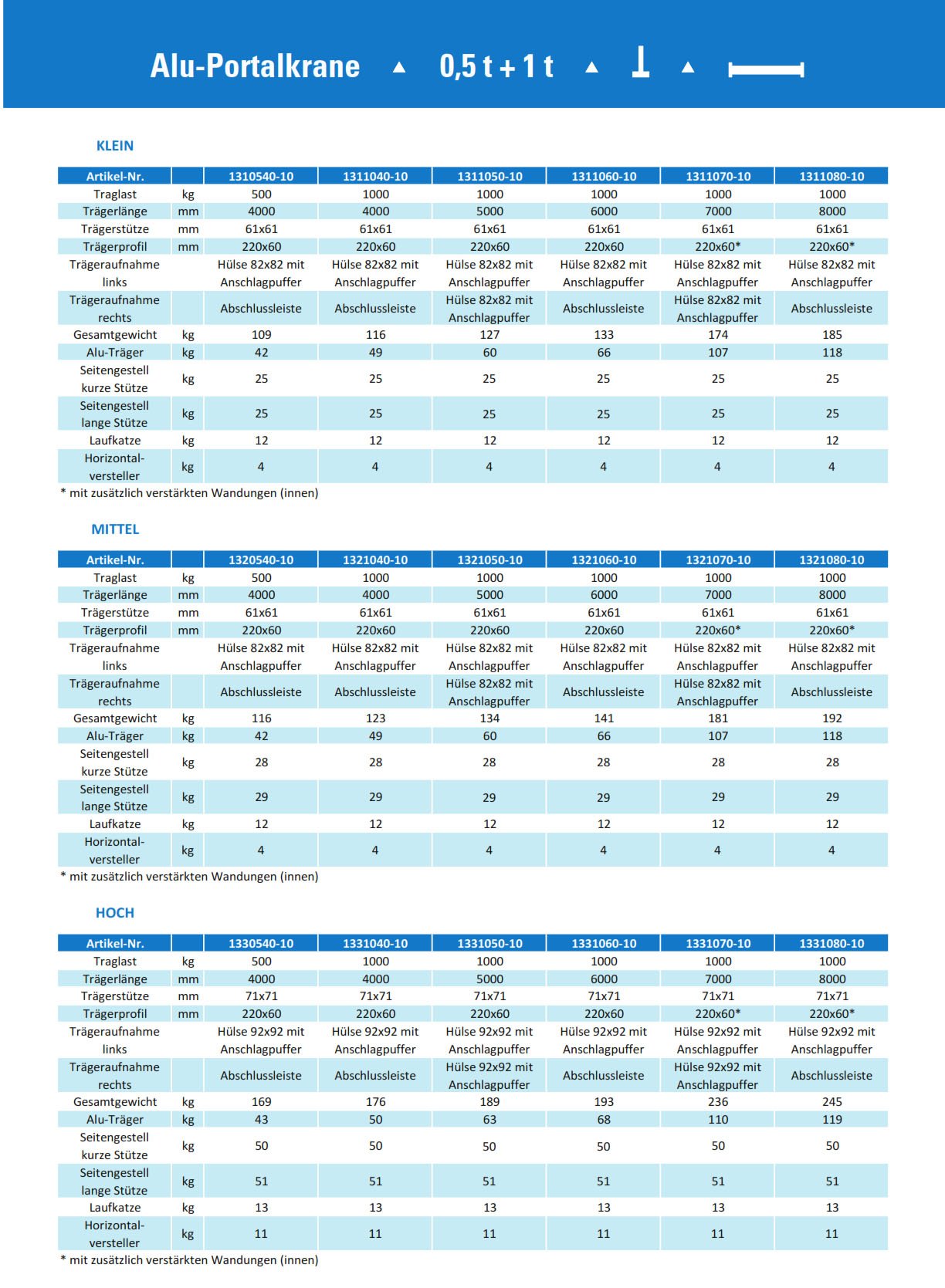

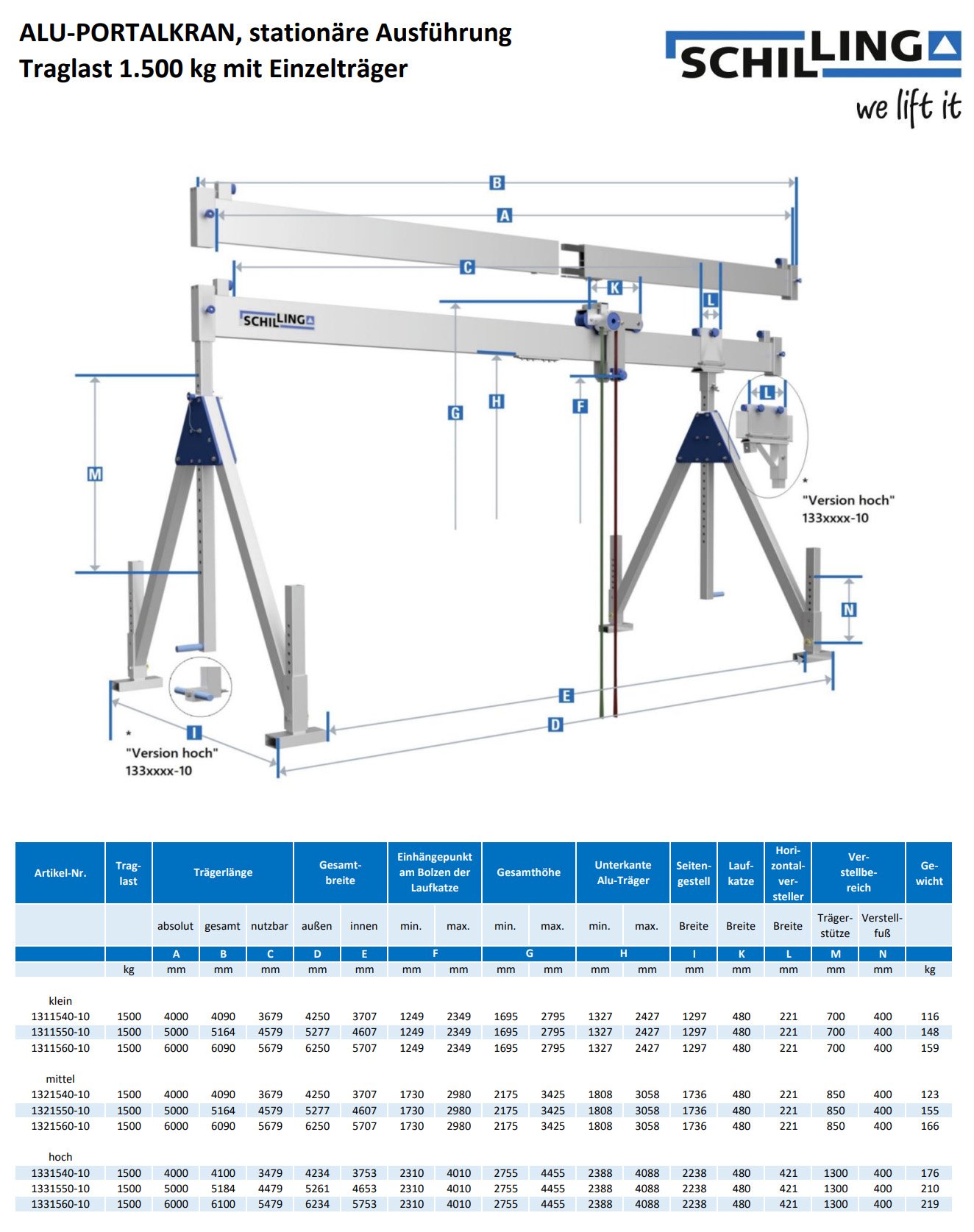

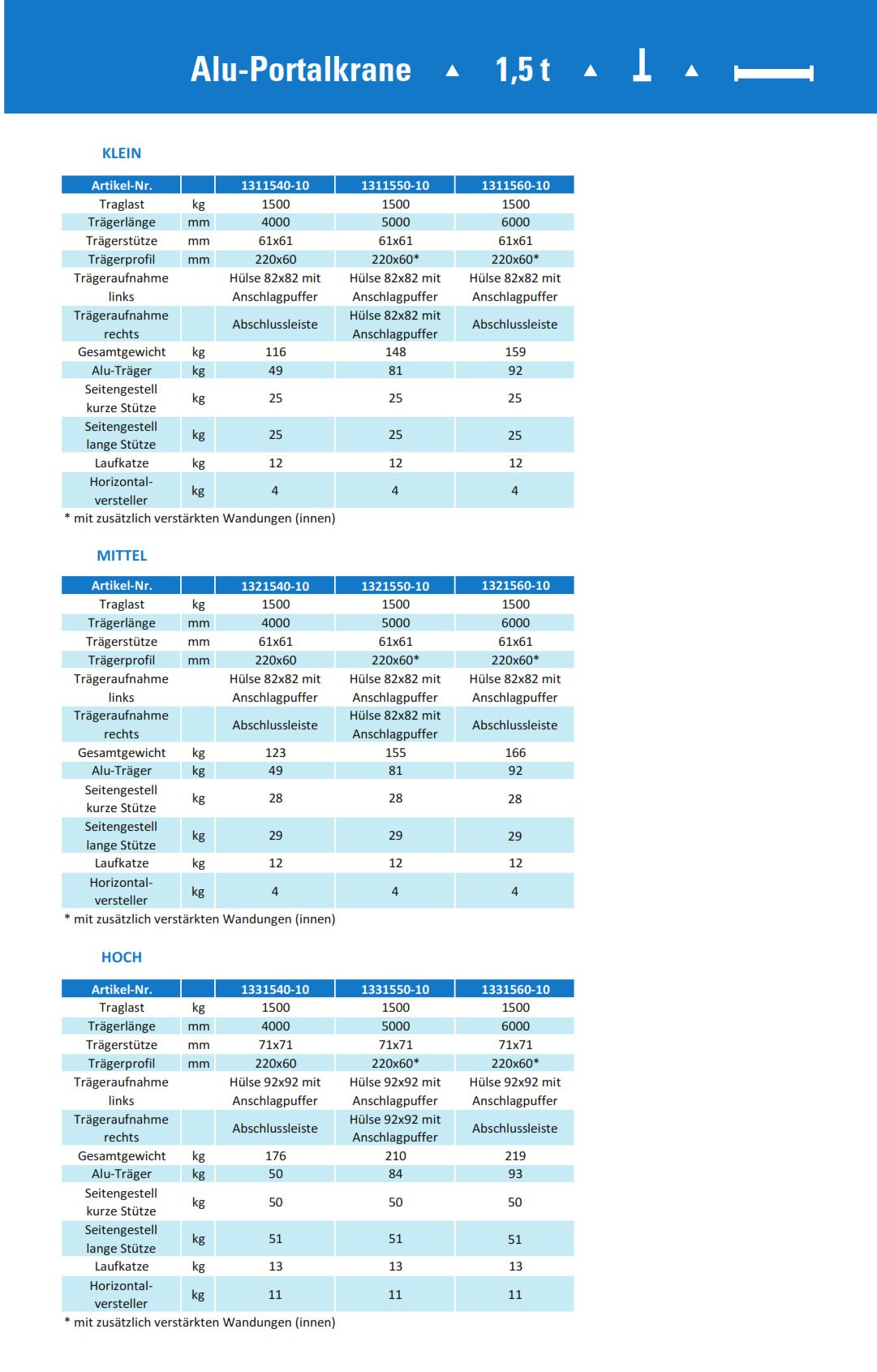

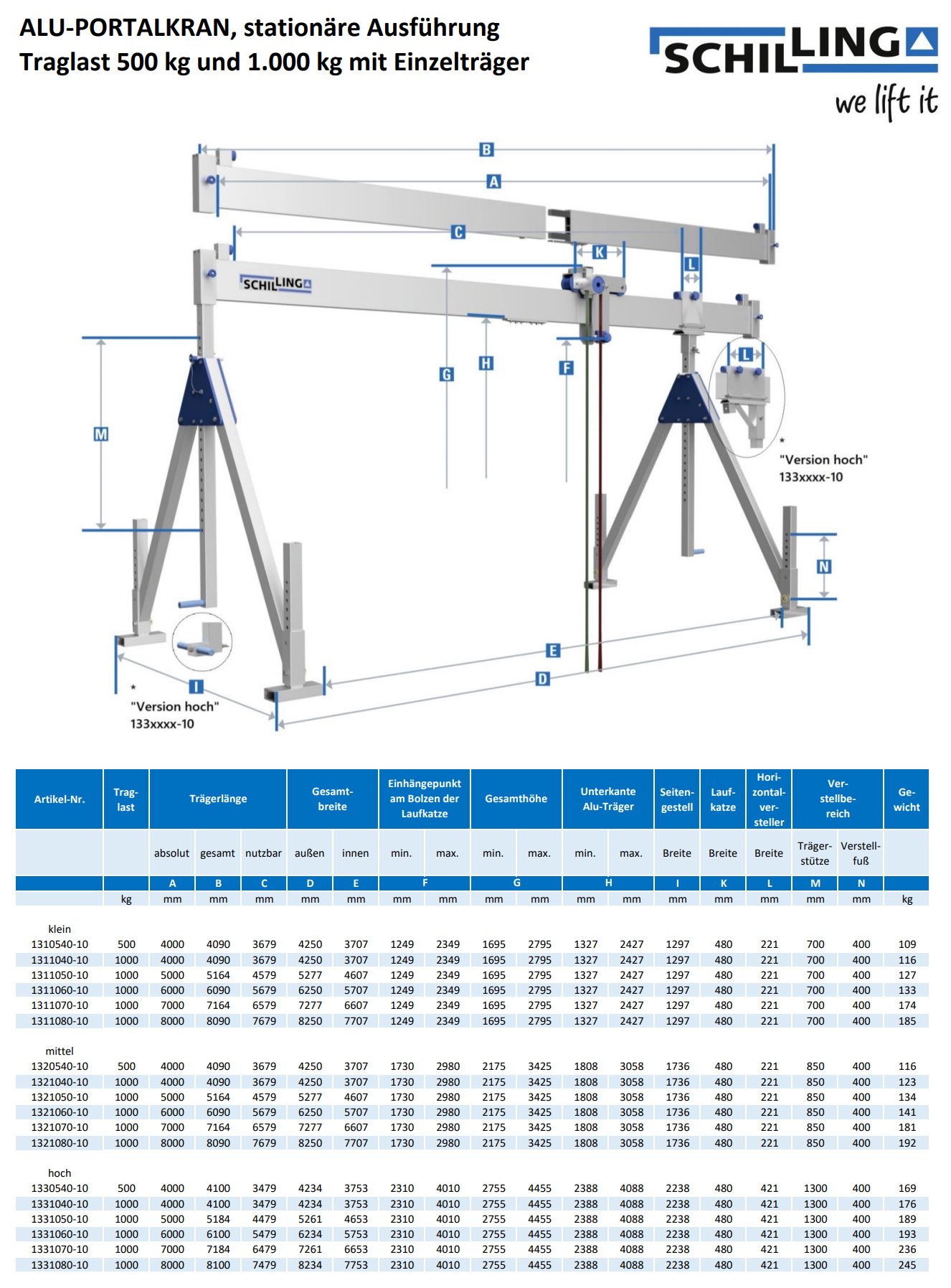

| Einhängepunkt am Bolzen der Laufkatze | Trägerlänge (absolut) | Traglast | Einhängepunkt am Bolzen der Laufkatze | Trägerlänge (absolut) | Gesamthöhe min. / max. (mm) | Unterkante Alu-Träger min. / max. (mm) | Verstellbereich Trägerstütze / Verstellfuß (mm) | Seitengestell Breite (mm) | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|---|
| Konfiguration öffnen | mittel: min. 1.730 mm / max. 2.980 mm | 6.000 mm | 1.000 kg | mittel: min. 1.730 mm / max. 2.980 mm | 6.000 mm | 2.175 / 3.425 | 1.808 / 3.058 | 850 / 400 | 1.736 | 141 kg |
| Konfiguration öffnen | klein: min. 1.249 mm / max. 2.349 mm | 5.000 mm | 1.000 kg | klein: min. 1.249 mm / max. 2.349 mm | 5.000 mm | 1.695 / 2.795 | 1.328 / 2.428 | 700 / 400 | 1.297 | 127 kg |
| Konfiguration öffnen | mittel: min. 1.730 mm / max. 2.980 mm | 4.000 mm | 500 kg | mittel: min. 1.730 mm / max. 2.980 mm | 4.000 mm | 2.175 / 3.425 | 1.808 / 3.058 | 850 / 400 | 1.736 | 116 kg |
| Konfiguration öffnen | klein: min. 1.249 mm / max. 2.349 mm | 4.000 mm | 1.500 kg | klein: min. 1.249 mm / max. 2.349 mm | 4.000 mm | 1.695 / 2.795 | 1.328 / 2.428 | 700 / 400 | 1.297 | 116 kg |
| Konfiguration öffnen | klein: min. 1.249 mm / max. 2.349 mm | 6.000 mm | 1.000 kg | klein: min. 1.249 mm / max. 2.349 mm | 6.000 mm | 1.695 / 2.795 | 1.328 / 2.428 | 700 / 400 | 1.297 | 133 kg |
| Konfiguration öffnen | hoch: min. 2.310 mm / max. 4.010 mm | 6.000 mm | 1.000 kg | hoch: min. 2.310 mm / max. 4.010 mm | 6.000 mm | 2.755 / 4.455 | 2.388 / 4.088 | 1.300 / 400 | 2.238 | 193 kg |
| Konfiguration öffnen | klein: min. 1.249 mm / max. 2.349 mm | 7.000 mm | 1.000 kg | klein: min. 1.249 mm / max. 2.349 mm | 7.000 mm | 1.695 / 2.795 | 1.328 / 2.428 | 700 / 400 | 1.297 | 174 kg |
| Konfiguration öffnen | hoch: min. 2.310 mm / max. 4.010 mm | 7.000 mm | 1.000 kg | hoch: min. 2.310 mm / max. 4.010 mm | 7.000 mm | 2.755 / 4.455 | 2.388 / 4.088 | 1.300 / 400 | 2.238 | 236 kg |
| Konfiguration öffnen | mittel: min. 1.730 mm / max. 2.980 mm | 7.000 mm | 1.000 kg | mittel: min. 1.730 mm / max. 2.980 mm | 7.000 mm | 2.175 / 3.425 | 1.808 / 3.058 | 850 / 400 | 1.736 | 181 kg |
| Konfiguration öffnen | hoch: min. 2.310 mm / max. 4.010 mm | 4.000 mm | 500 kg | hoch: min. 2.310 mm / max. 4.010 mm | 4.000 mm | 2.755 / 4.455 | 2.388 / 4.088 | 1.300 / 400 | 2.238 | 169 kg |
| Konfiguration öffnen | klein: min. 1.249 mm / max. 2.349 mm | 8.000 mm | 1.000 kg | klein: min. 1.249 mm / max. 2.349 mm | 8.000 mm | 1.695 / 2.795 | 1.328 / 2.428 | 700 / 400 | 1.297 | 185 kg |
| Konfiguration öffnen | mittel: min. 1.730 mm / max. 2.980 mm | 4.000 mm | 1.500 kg | mittel: min. 1.730 mm / max. 2.980 mm | 4.000 mm | 2.175 / 3.425 | 1.808 / 3.058 | 850 / 400 | 1.736 | 123 kg |
| Konfiguration öffnen | hoch: min. 2.310 mm / max. 4.010 mm | 4.000 mm | 1.000 kg | hoch: min. 2.310 mm / max. 4.010 mm | 4.000 mm | 2.755 / 4.455 | 2.388 / 4.088 | 1.300 / 400 | 2.238 | 176 kg |
| Konfiguration öffnen | hoch: min. 2.310 mm / max. 4.010 mm | 5.000 mm | 1.000 kg | hoch: min. 2.310 mm / max. 4.010 mm | 5.000 mm | 2.755 / 4.455 | 2.388 / 4.088 | 1.300 / 400 | 2.238 | 189 kg |
| Konfiguration öffnen | klein: min. 1.249 mm / max. 2.349 mm | 4.000 mm | 1.000 kg | klein: min. 1.249 mm / max. 2.349 mm | 4.000 mm | 1.695 / 2.795 | 1.328 / 2.428 | 700 / 400 | 1.297 | 116 kg |
| Konfiguration öffnen | mittel: min. 1.730 mm / max. 2.980 mm | 4.000 mm | 1.000 kg | mittel: min. 1.730 mm / max. 2.980 mm | 4.000 mm | 2.175 / 3.425 | 1.808 / 3.058 | 850 / 400 | 1.736 | 123 kg |
| Konfiguration öffnen | klein: min. 1.249 mm / max. 2.349 mm | 4.000 mm | 500 kg | klein: min. 1.249 mm / max. 2.349 mm | 4.000 mm | 1.695 / 2.795 | 1.328 / 2.428 | 700 / 400 | 1.297 | 109 kg |
| Konfiguration öffnen | mittel: min. 1.730 mm / max. 2.980 mm | 5.000 mm | 1.500 kg | mittel: min. 1.730 mm / max. 2.980 mm | 5.000 mm | 2.175 / 3.425 | 1.808 / 3.058 | 850 / 400 | 1.736 | 155 kg |
| Konfiguration öffnen | klein: min. 1.249 mm / max. 2.349 mm | 5.000 mm | 1.500 kg | klein: min. 1.249 mm / max. 2.349 mm | 5.000 mm | 1.695 / 2.795 | 1.328 / 2.428 | 700 / 400 | 1.297 | 148 kg |
| Konfiguration öffnen | hoch: min. 2.310 mm / max. 4.010 mm | 4.000 mm | 1.500 kg | hoch: min. 2.310 mm / max. 4.010 mm | 4.000 mm | 2.755 / 4.455 | 2.388 / 4.088 | 1.300 / 400 | 2.238 | 176 kg |
| Konfiguration öffnen | klein: min. 1.249 mm / max. 2.349 mm | 6.000 mm | 1.500 kg | klein: min. 1.249 mm / max. 2.349 mm | 6.000 mm | 1.695 / 2.795 | 1.328 / 2.428 | 700 / 400 | 1.297 | 159 kg |
| Konfiguration öffnen | mittel: min. 1.730 mm / max. 2.980 mm | 5.000 mm | 1.000 kg | mittel: min. 1.730 mm / max. 2.980 mm | 5.000 mm | 2.175 / 3.425 | 1.808 / 3.058 | 850 / 400 | 1.736 | 134 kg |
| Konfiguration öffnen | mittel: min. 1.730 mm / max. 2.980 mm | 8.000 mm | 1.000 kg | mittel: min. 1.730 mm / max. 2.980 mm | 8.000 mm | 2.175 / 3.425 | 1.808 / 3.058 | 850 / 400 | 1.736 | 192 kg |
| Konfiguration öffnen | mittel: min. 1.730 mm / max. 2.980 mm | 6.000 mm | 1.500 kg | mittel: min. 1.730 mm / max. 2.980 mm | 6.000 mm | 2.175 / 3.425 | 1.808 / 3.058 | 850 / 400 | 1.736 | 166 kg |
| Konfiguration öffnen | hoch: min. 2.310 mm / max. 4.010 mm | 5.000 mm | 1.500 kg | hoch: min. 2.310 mm / max. 4.010 mm | 5.000 mm | 2.755 / 4.455 | 2.388 / 4.088 | 1.300 / 400 | 2.238 | 210 kg |
| Konfiguration öffnen | hoch: min. 2.310 mm / max. 4.010 mm | 6.000 mm | 1.500 kg | hoch: min. 2.310 mm / max. 4.010 mm | 6.000 mm | 2.755 / 4.455 | 2.388 / 4.088 | 1.300 / 400 | 2.238 | 219 kg |
| Konfiguration öffnen | hoch: min. 2.310 mm / max. 4.010 mm | 8.000 mm | 1.000 kg | hoch: min. 2.310 mm / max. 4.010 mm | 8.000 mm | 2.755 / 4.455 | 2.388 / 4.088 | 1.300 / 400 | 2.238 | 245 kg |
